1.5.1.3.2.6. Sketcher: posizionamento variabile con "Orizzontale per punto" o "Verticale per punto".
[Nota]Nota

L'opzione Punto passante orizzontale [Horizontal through point] / Punto passante verticale [Vertical through point] con posizionamento diverso rispetto all'origine è ufficialmente disponibile solo per le versioni future ed è solo una versione di test interna con la V12.7.

Nella finestra di aggancio Modifica elemento [Edit element] è possibile definire le coordinate X/Y del punto base.

Nel campo elenco della voce Posizionamento [Positioning] sono disponibili le seguenti opzioni:

  • A sinistra rispetto al punto di riferimento [left to reference point]

  • a destra del punto di riferimento [right to reference point]

  • centrato rispetto al punto di riferimento [centered at reference point]

  • nel centro dell'origine [centered to origin]

    (corrisponde allo stato attuale)

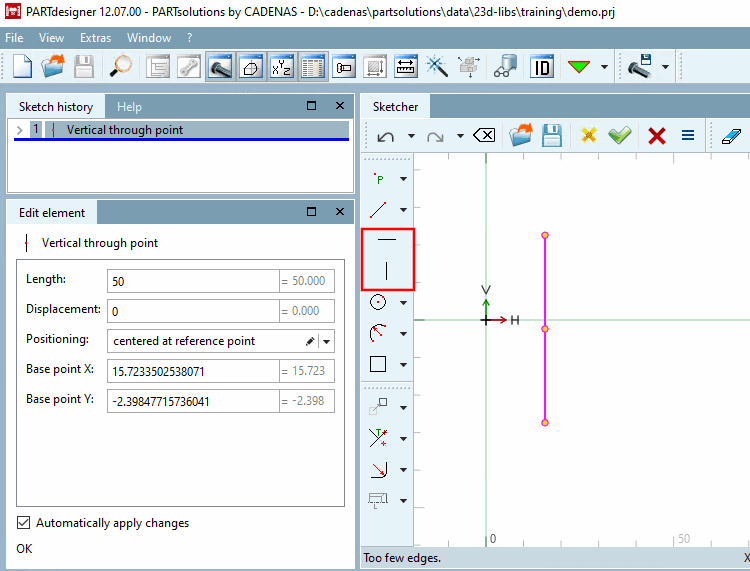

Figura 1.259.
