3.1.6.10.1. Appel de la comparaison de composants ou du transfert de pièces dans la comparaison de composants

Vous trouverez ci-dessous différentes possibilités d'appeler la comparaison de composants ou de reprendre des pièces dans la comparaison de composants :

  • Vous pouvez reprendre des composants dans la comparaison des composants par glisser-déposer:

    1. À partir de la page de l’onglet Sélection de pièce [Part selection] (Modes Symboles [Symbols], Détails [Details] ), tels que les résultats de recherche [Search results] (Modes Symboles [Symbols], [Details] Table,.

    2. Depuis la page d'onglet Vue des pièces [Part view], depuis le tableau. (Ainsi, il n'est pas nécessaire d'adapter ultérieurement l'expression dans la comparaison des pièces).

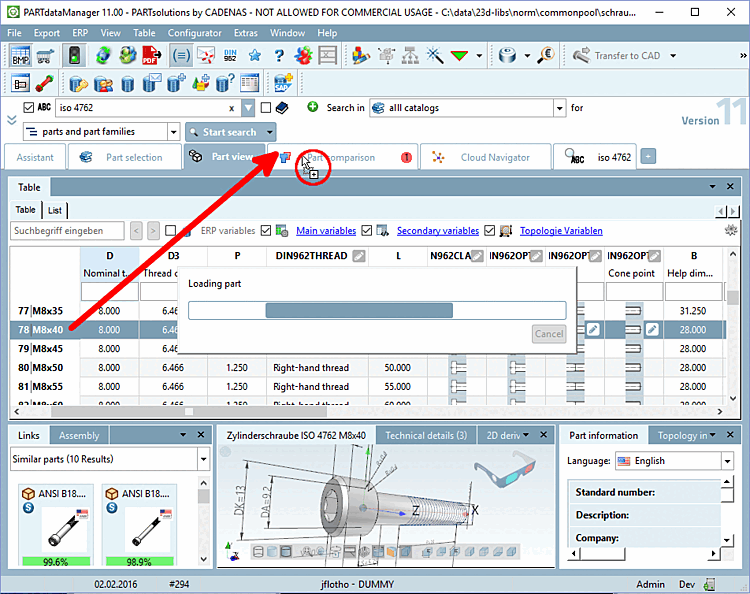

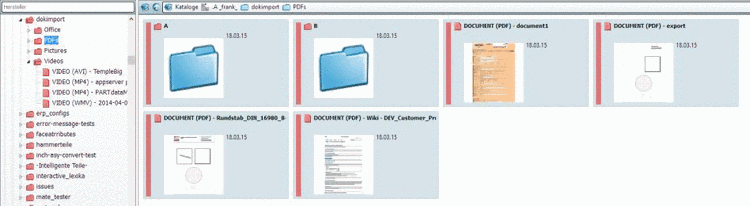

      Exemple

      Exemple

    Il suffit de sélectionner la pièce ou la ligne de tableau souhaitée et de faire glisser le curseur sur l'onglet Comparaison de composants [Part comparison] en maintenant le bouton de la souris enfoncé.

    -> Une fois que vous êtes au-dessus de la , le symbole du curseur change et le composant s’affiche dans la comparaison des composants chargé.

    Il existe deux modes différents:

    • Si vous relâchez le bouton de la souris sur l'onglet Comparaison de composants [Part comparison] en l'espace d'une seconde, le composant est certes repris, mais il n'y a pas de commutation dans la comparaison de composants, de sorte que vous pouvez par exemple sélectionner d'autres pièces.

    • Si vous restez plus d'une seconde sur l'onglet Comparaison de composants [Part comparison], vous passez à la comparaison de composants. Si vous relâchez le bouton de la souris, le composant est repris dans la comparaison des composants.

  • Vous pouvez reprendre des composants dans la comparaison des composants par une commande du menu contextuel.

    Vous trouverez les commandes de menu contextuel correspondantes aussi bien dans la recherche standard que dans la recherche Cloud Map.

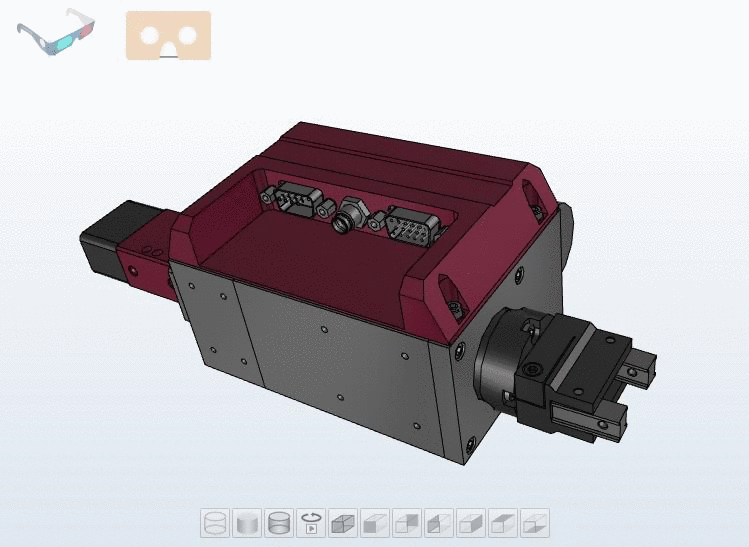

    Recherche standard, recherche Cloud Map

    Recherche standard, recherche Cloud Map

    Vous trouverez les commandes de menu contextuel correspondantes dans tous les modes d'affichage :

    Modes d'affichage : icônes [Symbols], détails [Details], tableau [Table], Cloud Map, Partition Map

    Modes d'affichage : icônes [Symbols], détails [Details], tableau [Table], Cloud Map, Partition Map

    Exemples:

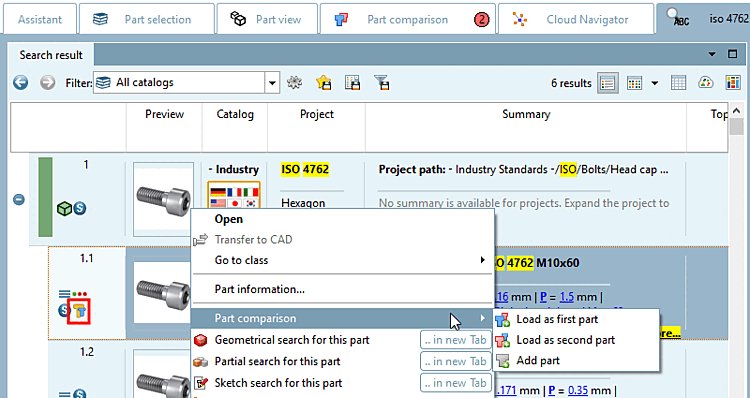

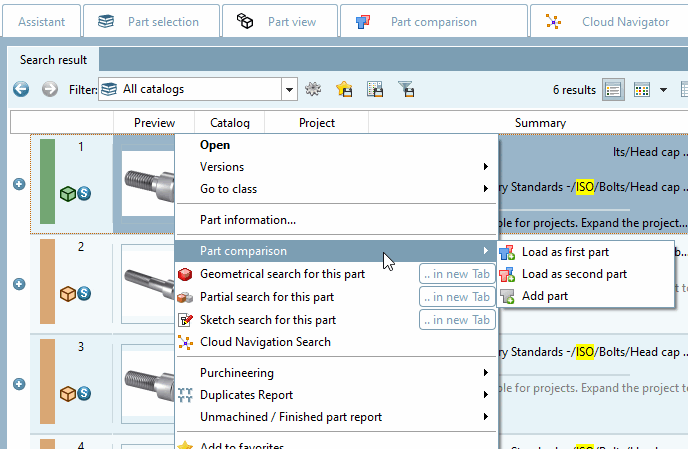

    • Charger le composant en mode symbole [Symbols] via la commande du menu contextuel

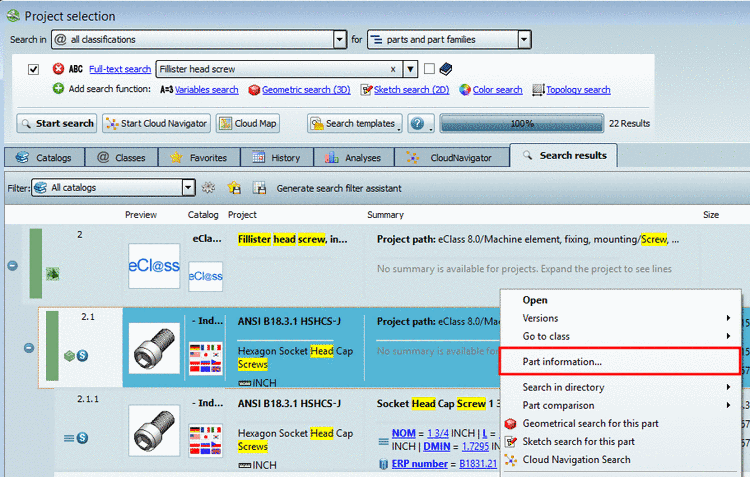

    • Charger la partie dans la recherche standard, dans le Mode détails [Details] via la commande du menu contextuel

      Sur les lignes avec des pièces qui sont comparaison de composants, une l’icône correspondante .

      Sur les lignes avec des pièces qui sont comparaison de composants, une l’icône correspondante Sur les lignes avec des pièces qui sont comparaison de composants, une l’icône correspondante ..

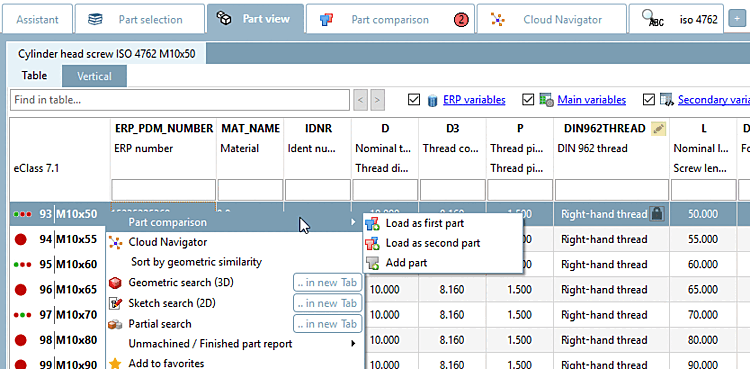

    • Charger un composant à partir de la vue pièces [Part view] -> tableau [Table] via la commande du menu contextuel

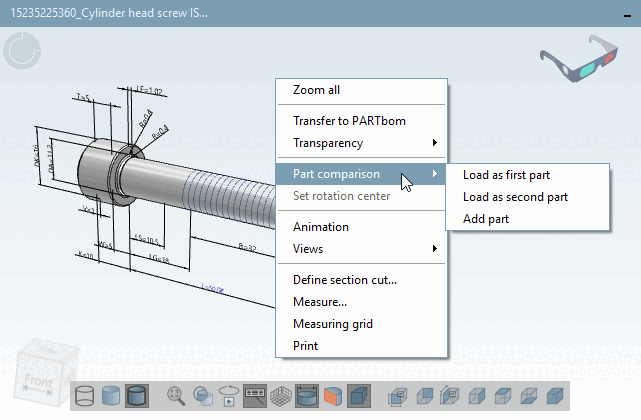

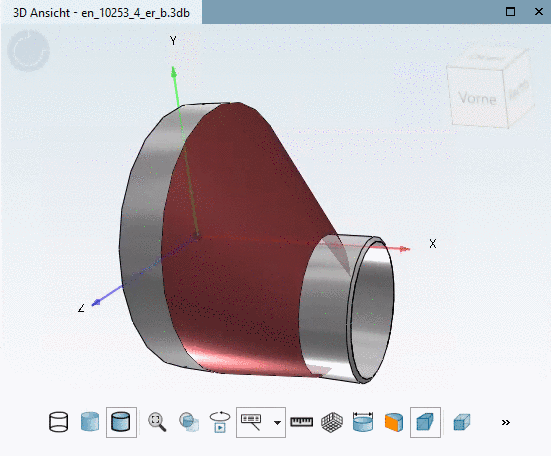

    • Charger un composant à partir de la vue Pièces [Part view] -> Vue 3D [3D view] via la commande du menu contextuel

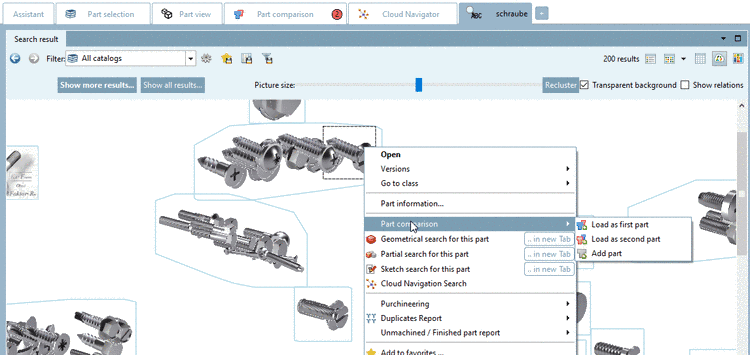

    • Charger un composant à partir de la recherche "Cloud Map

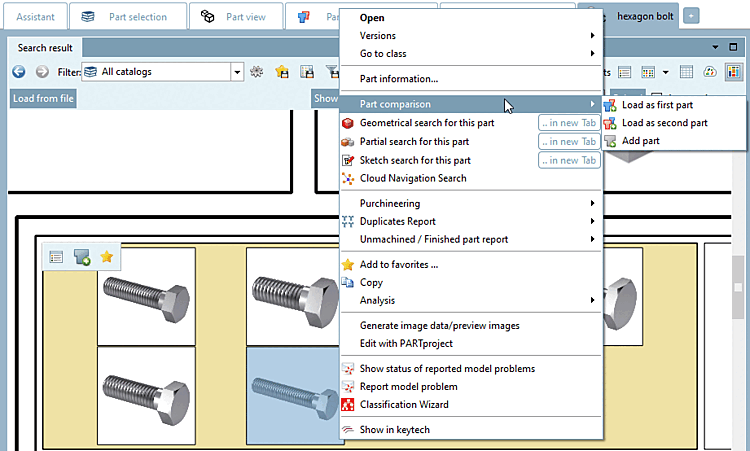

    • Charger un composant à partir de la recherche "Partition Map

  • Sur l'onglet Résultats de la recherche [Search results], en mode Détails [Details], des boutons apparaissent lorsque vous passez la souris sur des lignes.

    Le nombre de boutons affichés dépend du contexte.

    Ouvrir [Open]:

    Un clic sur l'icône permet d'ouvrir la pièce dans la vue des pièces [Part view] de PARTdataManager.

    Charger comme 1er composant [Load as first part]
    Charger comme 2ème composant [Load as second part]
    Ajouter à la comparaison des composants [Add to part compare] Vous pouvez utiliser le tableau Comparaison via l’icône / pièces dans la vue 3D ou 2D boutique.
    Comparer avec la partie recherche [Compare to search-part]

    Cette commande n'est disponible que pour les résultats de recherche et si une recherche géométrique (3D) [Geometric search (3D)], une recherche de pièces brutes [Search for unmachined parts] ou une recherche de classification 2.0 [Classification 2.0 search] a été effectuée auparavant. La pièce sélectionnée est chargée comme 2e projet en comparaison directe avec la pièce recherchée.

    Ce composant est chargé dans la comparaison des composants [This part is loaded in part compare] Si un composant a été chargé dans la comparaison des composants, cette icône apparaît à gauche en début de ligne.
    Transférer à la CAO [Export to CAD]:L'icône n'est affichée que pour les pièces individuelles (caractéristiques), pas pour les familles de pièces. En cliquant sur l'icône, la pièce concernée est transmise à la CAO.
