3.1.6.10.1. Chiamare il confronto tra componenti o il trasferimento di parti al confronto tra componenti

Di seguito sono riportate varie opzioni per richiamare il confronto dei componenti o per trasferire le parti al confronto dei componenti:

  • È possibile trasferire i componenti nel confronto dei componenti mediante trascinamento:

    1. Dalla scheda Selezione parte [Part selection] (modalità Simboli [Symbols], Dettagli [Details] ), ad esempio i risultati della ricerca [Search results] (modalità Simboli [Symbols], [Details] Tabella [Table],.

    2. Dalla pagina della scheda Vista parti [Part view], dalla tabella. (In questo modo si elimina la necessità di regolare la caratteristica nel confronto tra le parti in un secondo momento).

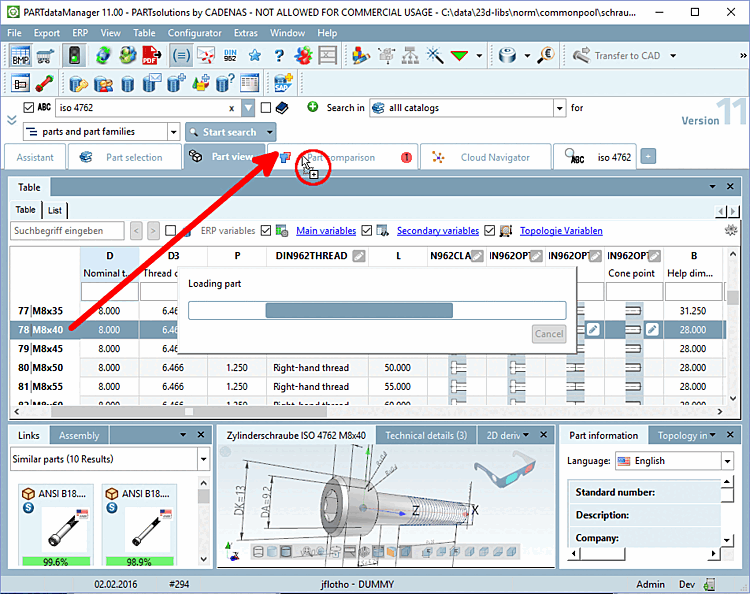

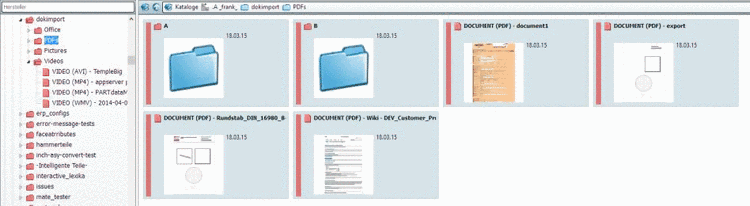

      Esempio

      Figura 3.556. Esempio

    È sufficiente selezionare la parte o la riga di tabella desiderata e trascinare il cursore sulla scheda Confronto componenti [Part comparison] tenendo premuto il pulsante del mouse.

    -> Una volta che sei al di sopra del , il simbolo del cursore cambia e il componente viene visualizzato nel confronto dei componenti caricato.

    Esistono 2 modalità diverse:

    • Se si rilascia il pulsante del mouse sulla scheda Confronto pezzi [Part comparison] entro un secondo, il pezzo viene accettato, ma non si passa al confronto dei pezzi, in modo da poter selezionare altri pezzi, ad esempio.

    • Se si rimane sulla scheda Confronto componenti [Part comparison] per più di un secondo, il sistema passa al confronto dei componenti. Se ora si rilascia il pulsante del mouse, il componente viene trasferito al confronto dei componenti.

  • È possibile trasferire i componenti al confronto dei componenti utilizzando il comando del menu contestuale.

    I comandi del menu contestuale corrispondenti si trovano sia nella ricerca standard che in quella della mappa cloud.

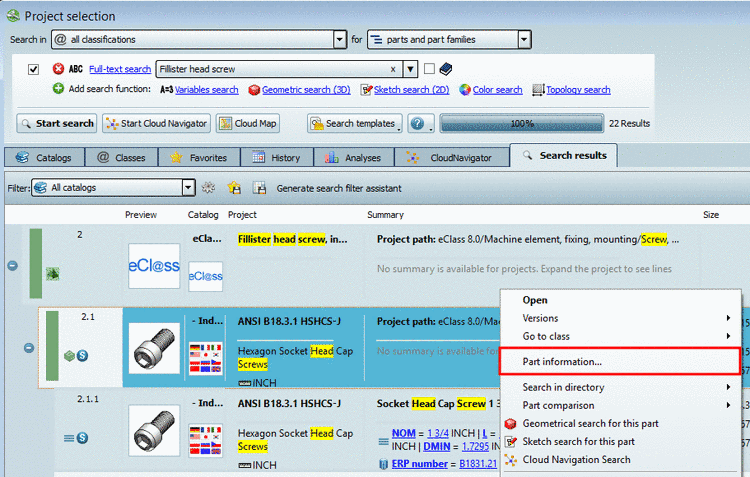

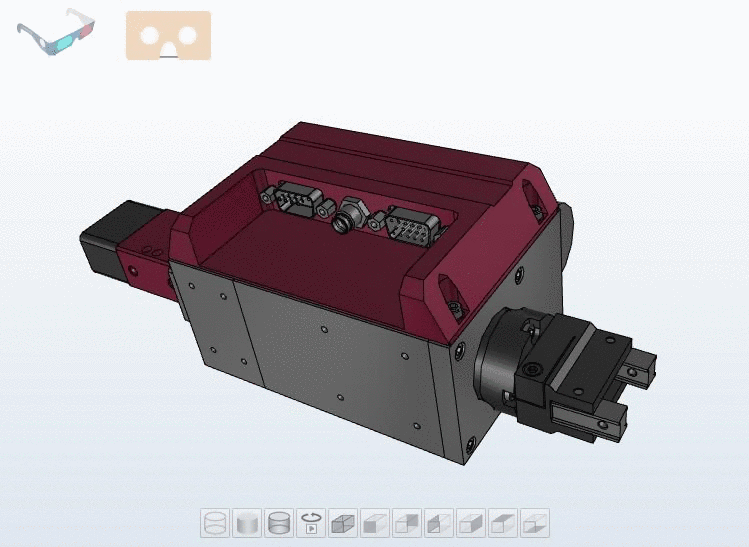

    Ricerca standard, ricerca su mappa cloud [Cloud Map]

    Figura 3.557.  Ricerca standard, ricerca su mappa cloud [Cloud Map]

    I comandi del menu contestuale corrispondenti sono disponibili in tutte le modalità di visualizzazione:

    Modalità di visualizzazione: Simboli [Symbols], dettagli [Details], tabella [Table], mappa delle nuvole [Cloud Map], mappa delle partizioni [Partition Map]

    Figura 3.558. Modalità di visualizzazione: Simboli [Symbols], dettagli [Details], tabella [Table], mappa delle nuvole [Cloud Map], mappa delle partizioni [Partition Map]

    Esempi:

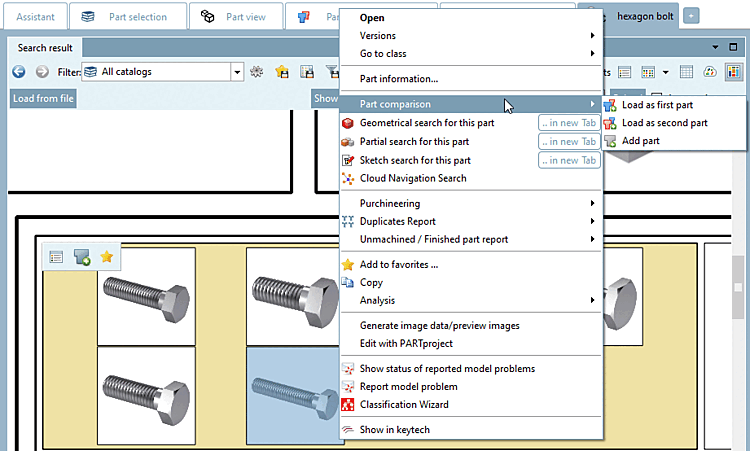

    • Carica componente in modalità simbolo [Symbols] tramite il comando del menu contestuale

      Figura 3.559.

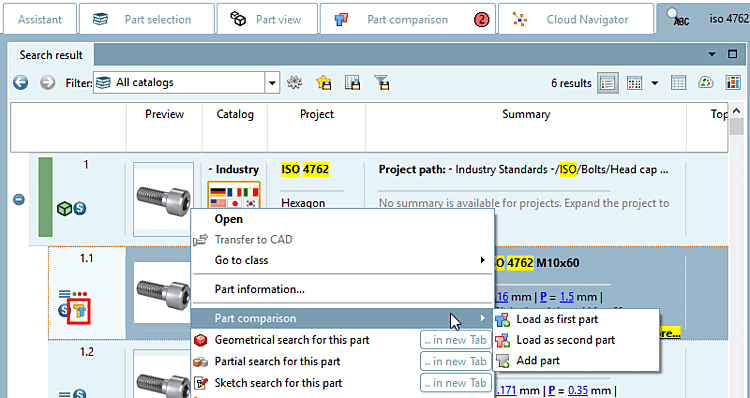

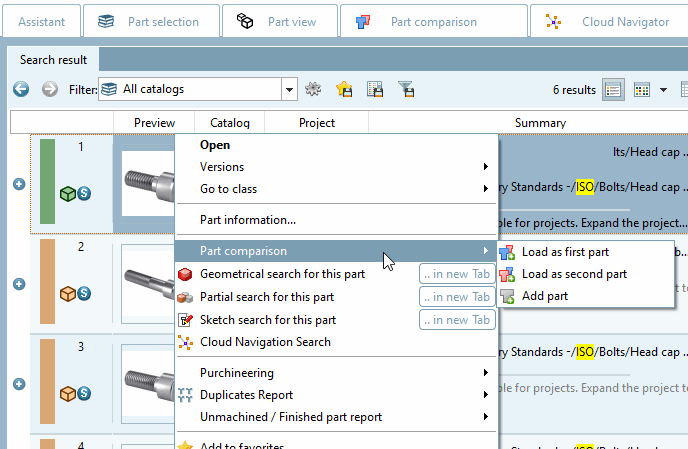

    • Caricare la parte nella ricerca standard, nella scheda Modalità dettagli [Details] tramite il comando del menu contestuale

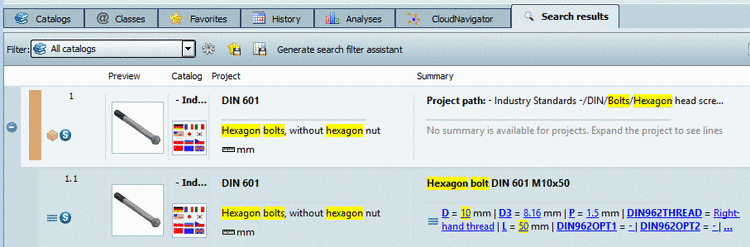

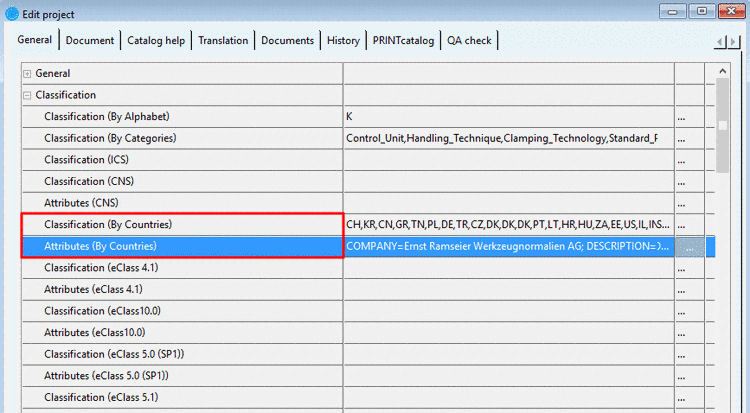

      Sulle linee con articoli che sono confronto dei componenti, un icona corrispondente .

      Figura 3.560. Sulle linee con articoli che sono confronto dei componenti, un icona corrispondente Sulle linee con articoli che sono confronto dei componenti, un icona corrispondente ..

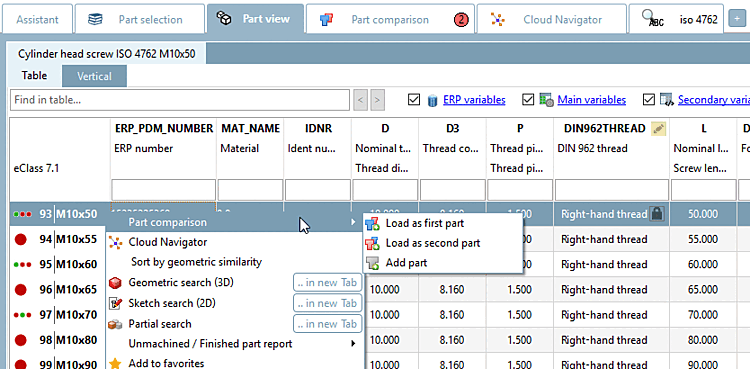

    • Caricare la parte dalla vista della parte [Part view] -> tabella [Table] tramite il comando del menu contestuale

      Figura 3.561.

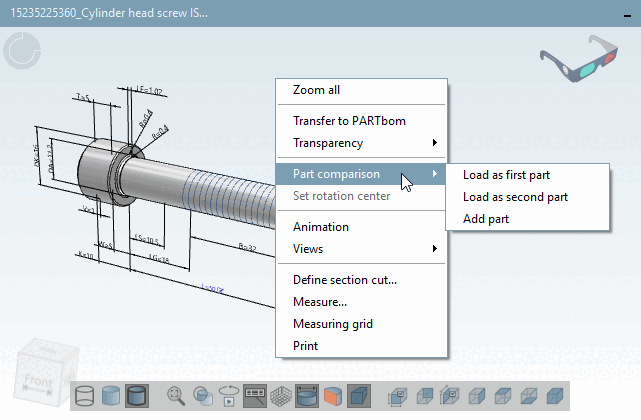

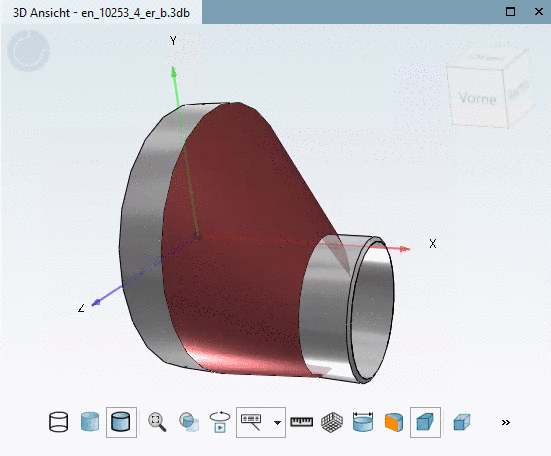

    • Caricare il pezzo dalla vista pezzo [Part view] -> vista 3D [3D view] tramite il comando del menu contestuale

      Figura 3.562.

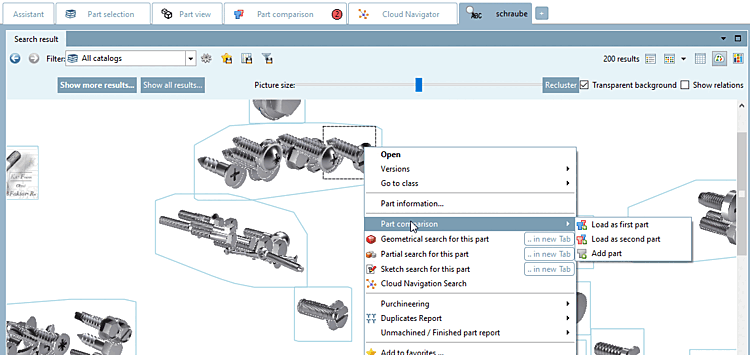

    • Caricare il componente dalla ricerca "Cloud Map

      Figura 3.563.

    • Caricare il componente dalla ricerca "Mappa delle partizioni".

      Figura 3.564.

  • Nella pagina della scheda Risultati della ricerca [Search results], in modalità Dettagli [Details], vengono visualizzati dei pulsanti quando si sposta il mouse sulle righe.

    Figura 3.565.

    Il numero di pulsanti visualizzati dipende dal contesto.

    Aperto [Open]:

    Fare clic sull'icona per aprire la parte nella vista parti [Part view] del PARTdataManager.

    Carico come 1° componente [Load as first part]
    Carico come 2° componente [Load as second part]
    Aggiungi al confronto dei componenti [Add to part compare] È possibile utilizzare la tabella Confronto tramite di icone / parti nella vista 3D o 2D negozio.
    Confronto con la parte di ricerca [Compare to search-part]

    Il comando è disponibile solo per i risultati della ricerca e se in precedenza è stata eseguita una ricerca geometrica (3D) [Geometric search (3D)], una ricerca di pezzi non lavorati [Search for unmachined parts] o una ricerca di Classificazione 2.0 [Classification 2.0 search]. La parte selezionata viene caricata come secondo progetto in confronto diretto con la parte ricercata.

    Questo componente viene caricato nel confronto dei componenti [This part is loaded in part compare] Se un componente è stato caricato nel confronto dei componenti, questa icona appare all'inizio della riga a sinistra.
    Trasferimento al CAD [Export to CAD]:L'icona viene visualizzata solo per le singole parti (caratteristiche), non per le famiglie di parti. Fare clic sull'icona per trasferire la parte in questione al CAD.
