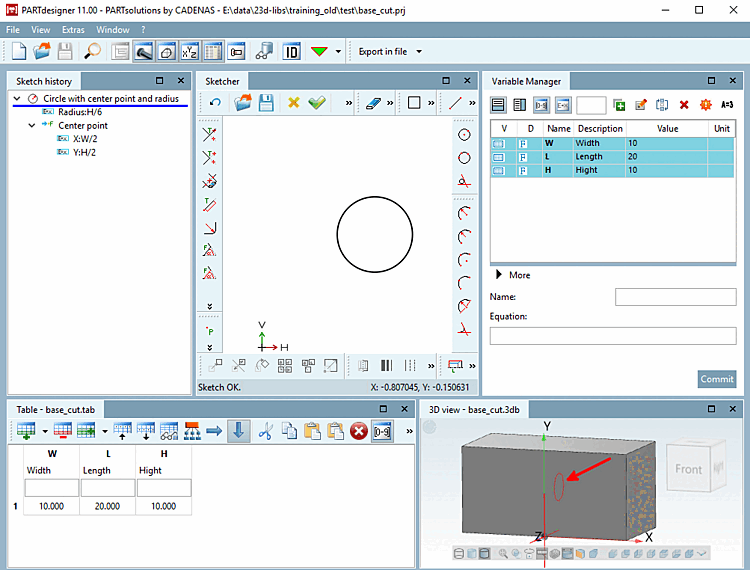

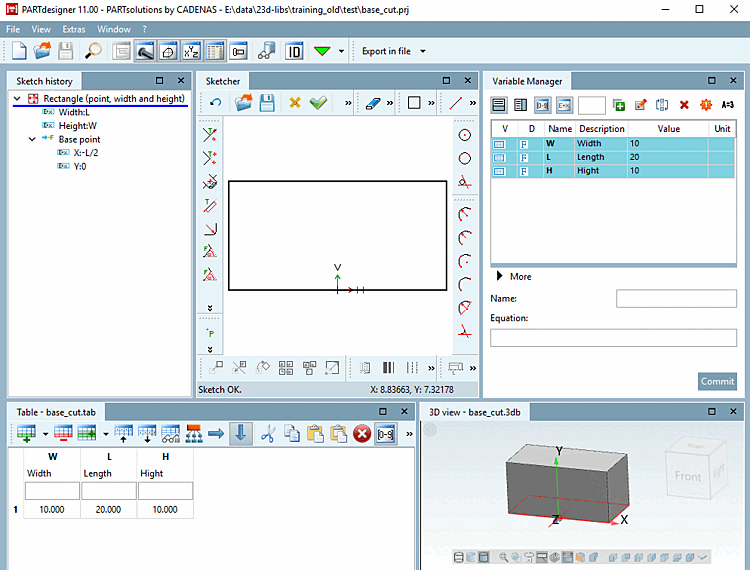

Ouvrez l' esquisseur à l'aide de la commande de menu contextuel Nouvelle esquisse [New sketch...]... et créez un cercle [Circle] qui sera placé de manière à ce qu'il pénètre plus tard dans le solide 3D par extrusion.

Remarque L'esquisse est visible dans la vue 3D, ce qui vous permet de contrôler si la position est en principe correcte.

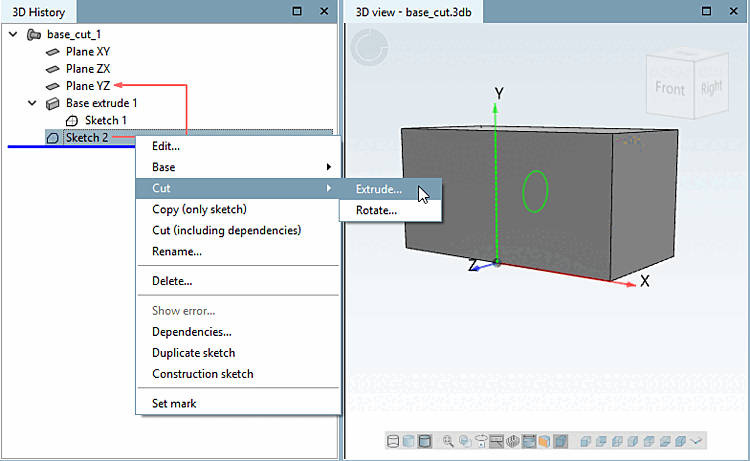

Dans l' historique 3D [3D History] sous Sketch2, sélectionner la commande du menu contextuel Coupe [Cut] -> Extruder.... [Extrude...]

-> La boîte de dialogue Corps d'extrusion [Extrusion solid] s'ouvre.

Voulez-vous que l'extrusion pénètre complètement le corps ou seulement sur une certaine longueur ?

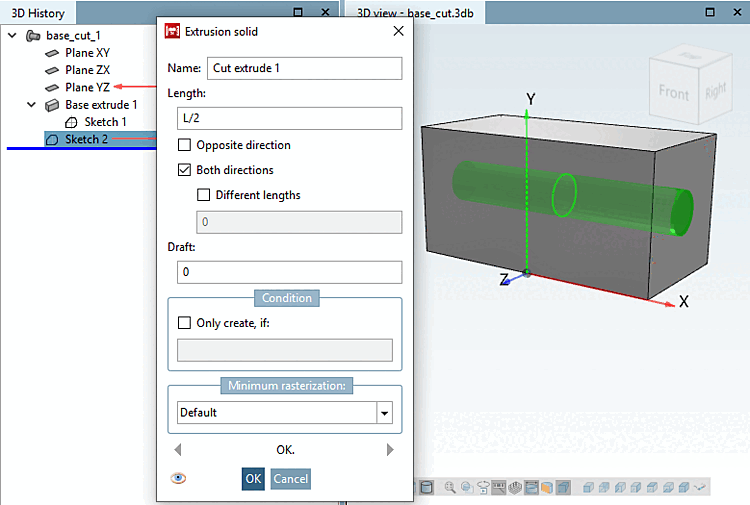

Dans la fenêtre Corps d'extrusion [Extrusion solid], effectuez les réglages suivants effectuez les réglages correspondants. Dans la vue 3D [3D view], vous voyez immédiatement le résultat escompté.

Dans l'exemple, le parallélépipède doit être entièrement traversé, c'est-à-dire qu'il est étendu dans les deux directions [Both directions] sur la longueur [Length] requise.

-> Après confirmation avec OK , les deux objets sont coupés. Un tube droit est retiré du parallélépipède.

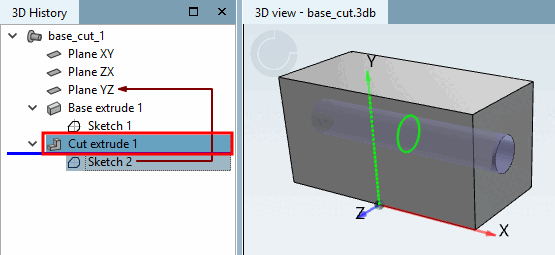

-> Dans l' historique 3D [3D History], un autre point (feature) apparaît : Cut extrude 1.
