Avec PARTdesigner, vous pouvez découper une cavité (par ex. un trou, etc.) dans un corps 3D (par ex. un parallélépipède, un cylindre, etc.).

Dessiner un contour 2D dans Sketcher et l'extruder ou le faire pivoter à l'aide de la commande Coupe [Cut] -> Extruder... [Extrude...] /Rotation.... [Rotate...] du menu contextuel. La figure ainsi décrite est soustraite spatialement du solide 3D.

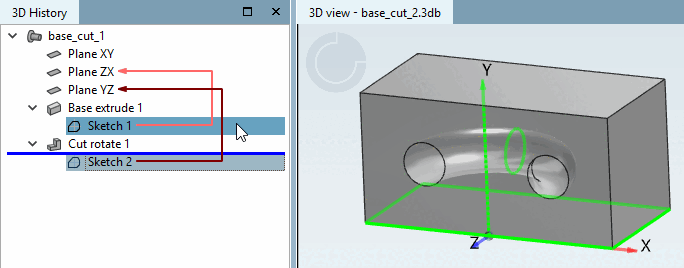

Exemple avec une surface rectangulaire extrudée (Base) et un cercle de découpe rotatif (Cut)

La procédure pour l'extrusion et la rotation correspond en principe à celle expliquée sur Section 7.6.2.6, «  Base extrude / Base rotate  ».
