Con PARTdesigner è possibile ritagliare una cavità (ad esempio un foro, ecc.) da un corpo 3D (ad esempio un cuboide, un cilindro, ecc.).

Disegnare un contorno 2D nello Sketcher ed estruderlo o ruotarlo utilizzando il comando del menu contestuale Sezione [Cut] -> Estrudi... [Extrude...] /Ruota.... [Rotate...] La figura così descritta viene sottratta spazialmente al solido 3D.

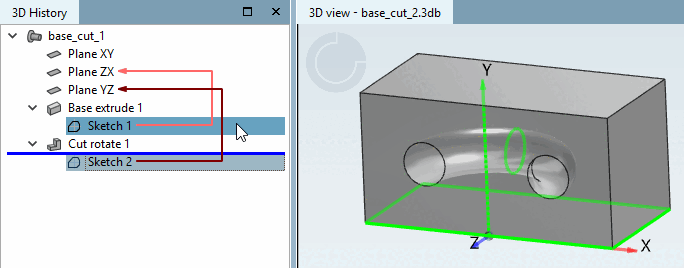

Figura 7.75. Esempio con area rettangolare estrusa (Base) e cerchio ritagliato ruotato (Taglio)

Sezione 7.6.2.6, “ Estrusione della base / Rotazione della base ”La procedura di estrusione e rotazione corrisponde in linea di principio a quella illustrata in .
