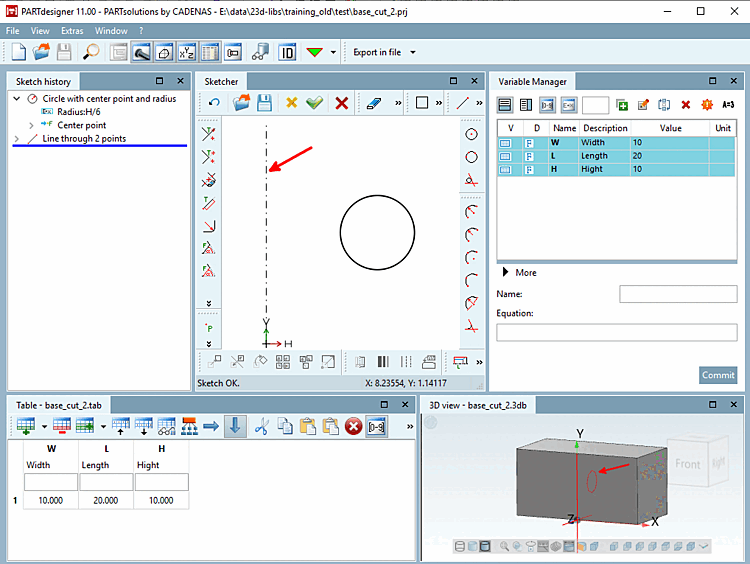

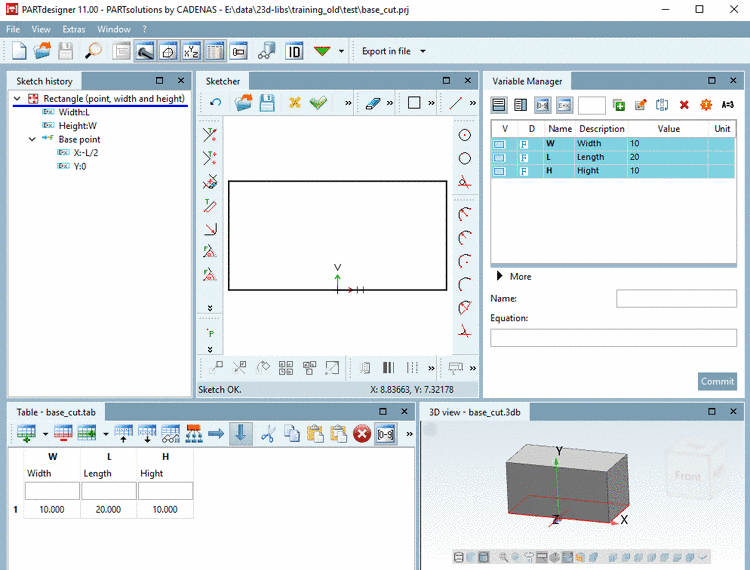

Utilizzare il comando del menu contestuale Nuovo schizzo [New sketch...]... per aprire lo Sketcher e creare un cerchio [Circle] (nonché un asse di rotazione [Rotation axis]) posizionato in modo da penetrare successivamente nel corpo 3D quando viene ruotato.

Nota Un asse di [Rotation axis] rotazione è un prerequisito per la rotazione dello schizzo 2D. Se questo non è ancora stato definito nello Sketcher, quando si richiama il comando Ruota. [Rotate...].. appare il seguente messaggio di errore. viene visualizzato il seguente messaggio di errore. Figura 7.82. La rotazione non è possibile perché non c'è una linea centrale. [Rotation not possible because of missing center line.] L' asse di rotazione [Rotation axis] è rappresentato da una linea tratteggiata nella vista 3D dello schizzo.

Figura 7.83.

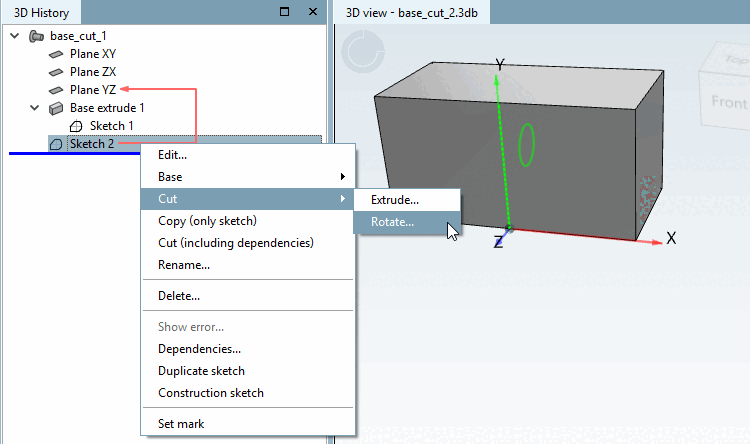

Nella cronologia 3D [3D History] sotto lo schizzo 2, selezionare il comando del menu contestuale Sezione [Cut] -> Ruota.... [Rotate...]

Figura 7.84.

-> Si apre la finestra di dialogo Corpo rotante [Rotational solid].

Volete che la rotazione penetri completamente nel corpo o solo in un certo angolo?

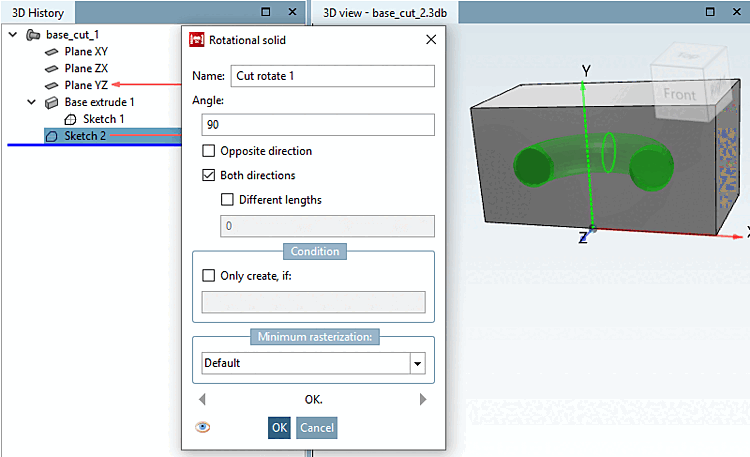

Effettuare le impostazioni appropriate nella finestra Corpo rotante [Rotational solid]. Il risultato atteso è immediatamente visibile nella vista 3D [3D view].

Figura 7.85.

Nell'esempio, il cuboide deve essere completamente penetrato, cioè ruotato in entrambe le direzioni [Both directions] con l' angolo [Angle] richiesto (qui 90°).

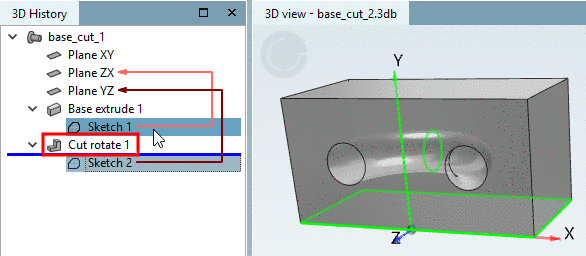

-> Dopo aver confermato con OK , entrambi gli oggetti vengono tagliati. Dal cuboide viene estratto un tubo a forma di anello.

-> Nella cronologia 3D [3D History] viene visualizzato un altro elemento (caratteristica): Tagliare estrudere 1.

Figura 7.86.
