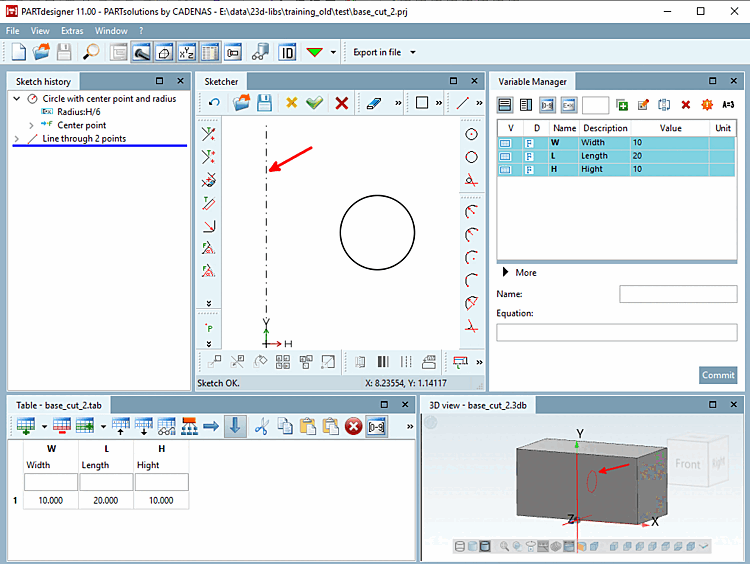

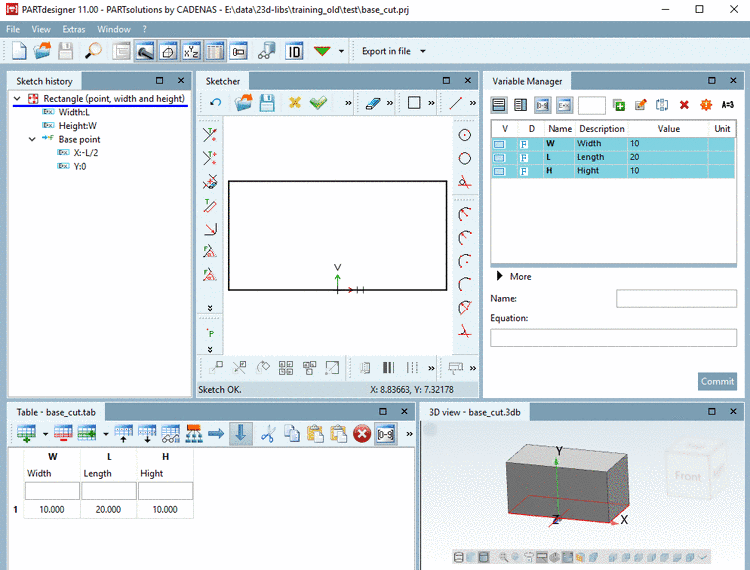

Ouvrez l' esquisseur à l'aide de la commande de menu contextuel Nouvelle esquisse [New sketch...]... et créez un cercle [Circle] (ainsi qu'un axe de rotation [Rotation axis]) qui sera placé de manière à ce qu'il pénètre plus tard dans le corps 3D en tournant.

Remarque La condition préalable à la rotation de l'esquisse 2D est un axe de rotation [Rotation axis] . Si celui-ci n'a pas encore été défini dans Sketcher, un message apparaît lors de l'appel de la commande Faire pivoter. [Rotate...].. le message d'erreur suivant s'affiche. Rotation impossible, car il n'y a pas de ligne médiane. [Rotation not possible because of missing center line.] L' axe de rotation [Rotation axis] est affiché en pointillés sur l'illustration de l'esquisse dans la vue 3D.

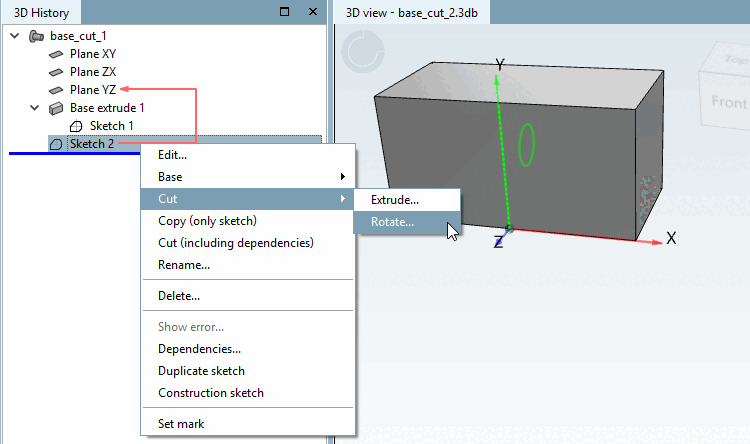

Dans l' historique 3D [3D History], sous Sketch 2, sélectionnez la commande de menu contextuel Coupe [Cut] -> Rotation.... [Rotate...]

-> La boîte de dialogue Corps de révolution [Rotational solid] s'ouvre.

Voulez-vous que la rotation pénètre complètement le corps ou seulement sur un certain angle ?

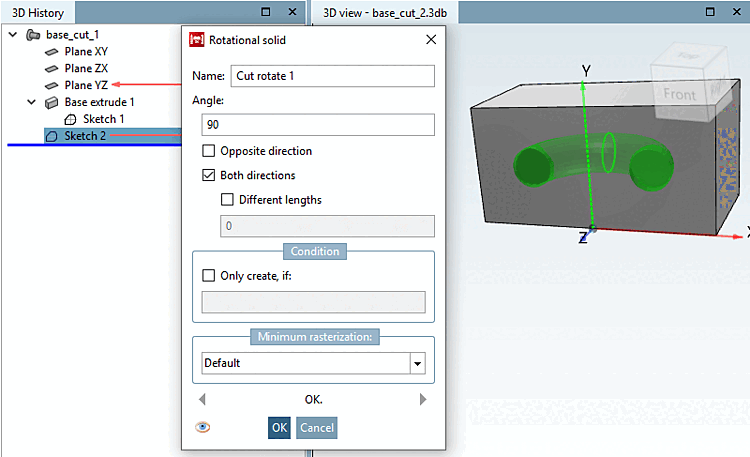

Effectuez les réglages nécessaires dans la fenêtre Corps de révolution [Rotational solid]. Dans la vue 3D [3D view], vous voyez immédiatement le résultat escompté.

Dans l'exemple, le parallélépipède doit être entièrement pénétré, c'est-à-dire qu'il est tourné dans les deux directions [Both directions] avec l' angle [Angle] requis (ici 90°).

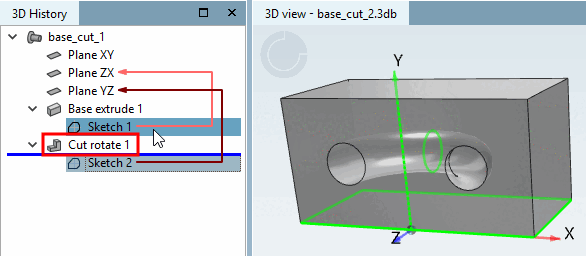

-> Après confirmation avec OK , les deux objets sont coupés. Un tube annulaire est retiré du parallélépipède.

-> Dans l' historique 3D [3D History], un autre point (feature) apparaît : Cut extrude 1.
