Grille de mesure [Measuring grid]:

Coupe [Cut] avec grille de mesure [Measuring grid]

Attrapez tout [Zoom all] / sur l’objet zoom [Zoom in on object]

Zoomer sur l'objet [Zoom in on object] se réfère à la sélection actuelle.

Tout attraper [Zoom all] se réfère à tout, y compris aux cotes. Il n'y a pas de différence pour une pièce sélectionnée sans cotes affichées.

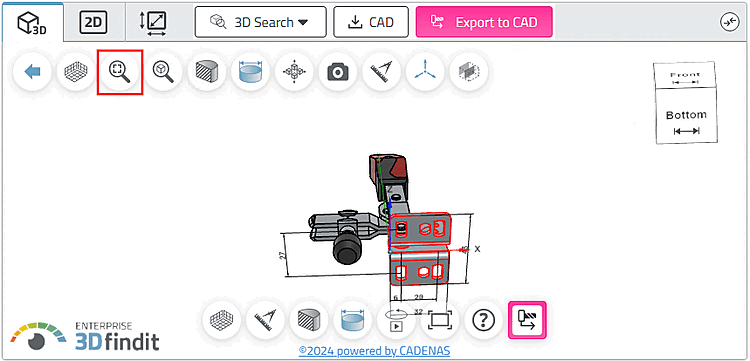

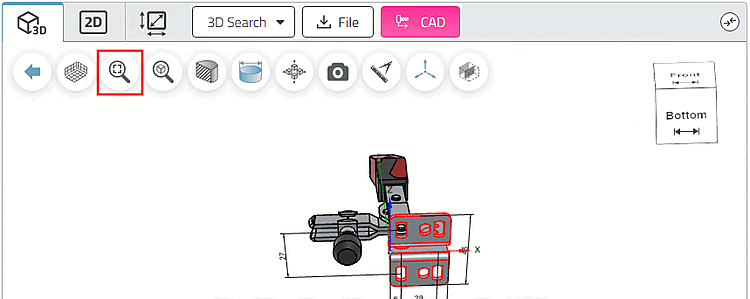

Tout capturer dans [Zoom all] la pièce : Assemblage avec une pièce sélectionnée avec des cotes

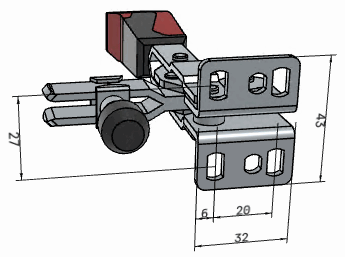

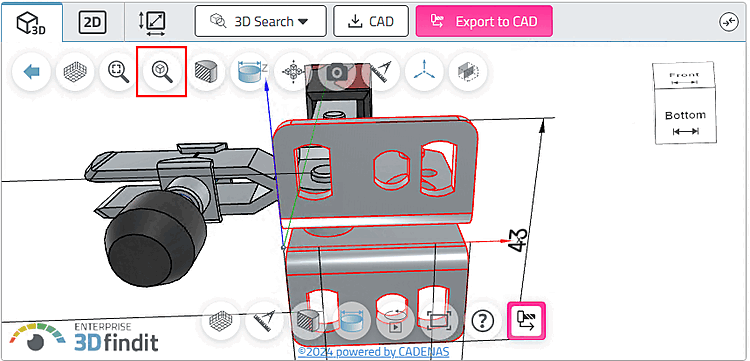

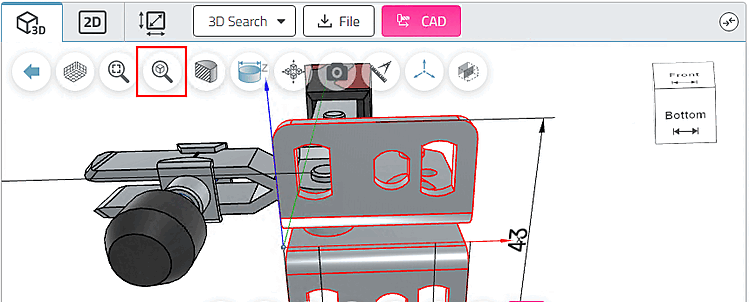

Zoom sur l'objet [Zoom in on object]: Assemblage avec la pièce détachée sélectionnée avec les cotes

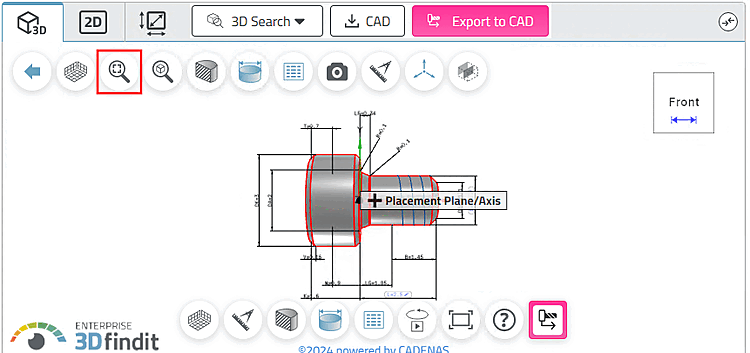

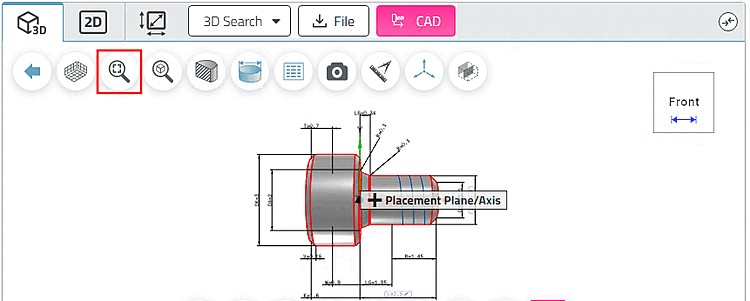

Tout capturer dans la [Zoom all] pièce : Pièce sélectionnée avec cotes

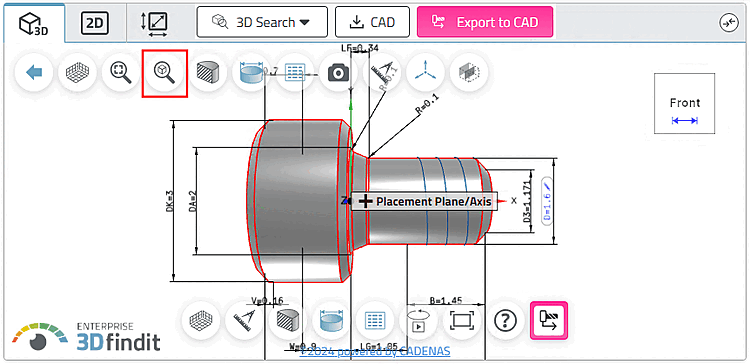

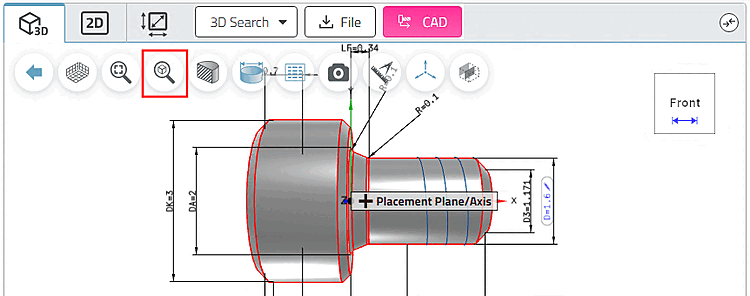

Zoom sur l'objet [Zoom in on object]: Pièce détachée sélectionnée avec cotes

Coupe [Cut] : Cliquez sur l’axe sur lequel vous souhaitez déplacer la section .

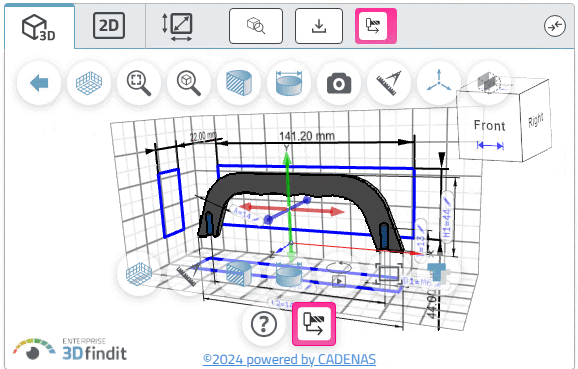

Coupe [Cut] avec grille de mesure [Measuring grid]

Dimensions Affichage [Show Dimensionings]  :

Les vues qui contiennent une cote sont reconnaissables à l'icône correspondante avec une ligne de cote.

Afficher les textes et Classes [Show texts and classes]  :

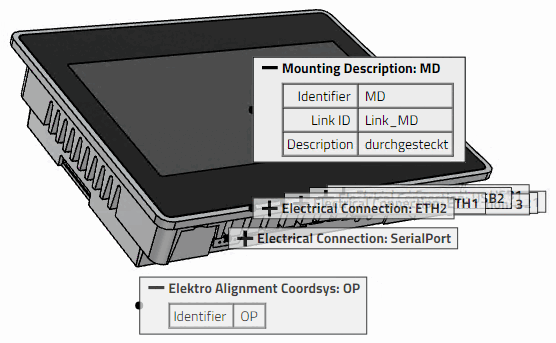

Exemple : pièce avec connexions électriques

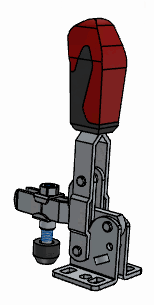

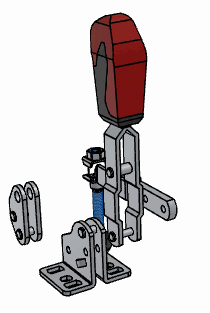

vue éclatée [Exploded view] (uniquement pour Assemblages)

Exemple 1

Exemple 2

capture d’écran [Screenshot]

Astuce Vous pouvez télécharger l'image dans la recherche d'esquisse.

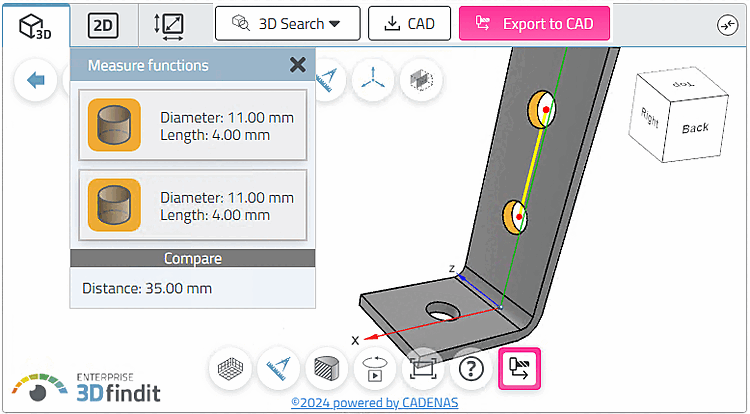

outil de mesure [Measure functions] :

Essieux d’origine Affichage [Show Origin Axes]  :

Mode de projection Basculer [Switch projection mode] : Perspective activée / désactivée
