Griglia di misurazione [Measuring grid]:

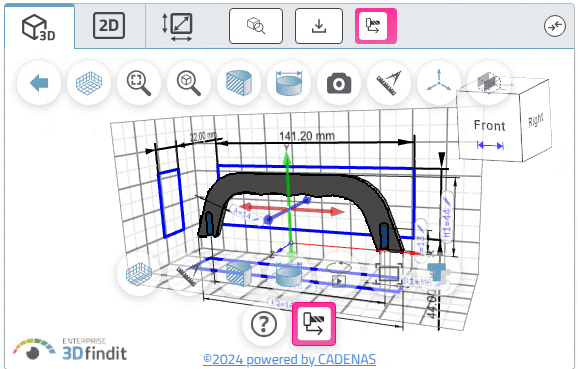

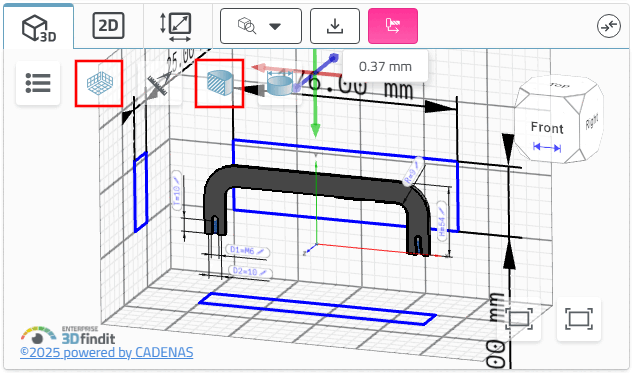

Figura 6.14.  Sezione [Cut] con griglia di misurazione [Measuring grid]

Cattura tutto [Zoom all] / sull'oggetto zoom [Zoom in on object]

Lo zoom sull'oggetto [Zoom in on object] si riferisce alla selezione corrente.

Snap all [Zoom all] si riferisce a tutto, comprese le dimensioni. Non c'è differenza per una singola parte selezionata senza dimensioni visualizzate.

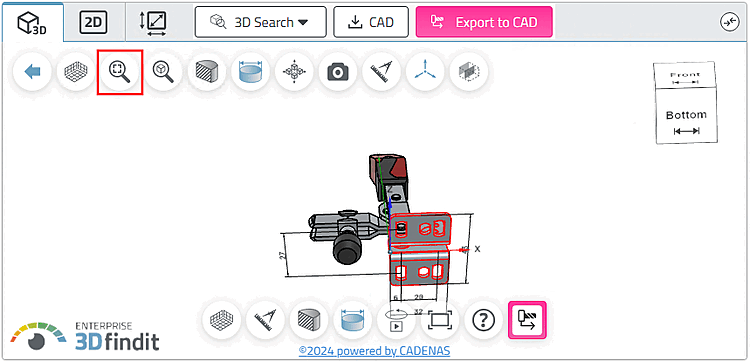

Figura 6.15.  Cattura tutto [Zoom all]: Assemblaggio con singole parti selezionate con dimensioni

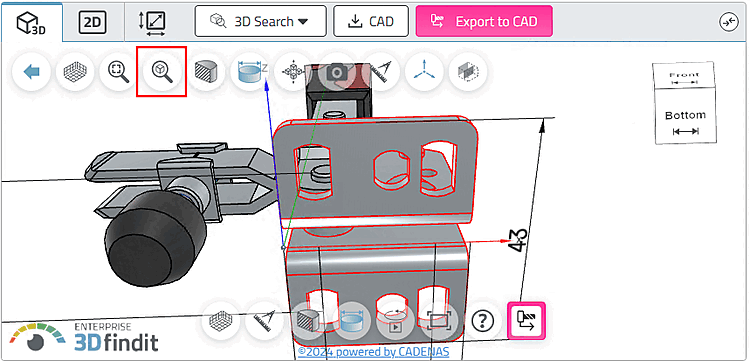

Figura 6.16.  Zoom sull'oggetto [Zoom in on object]: assieme con la singola parte selezionata con le dimensioni

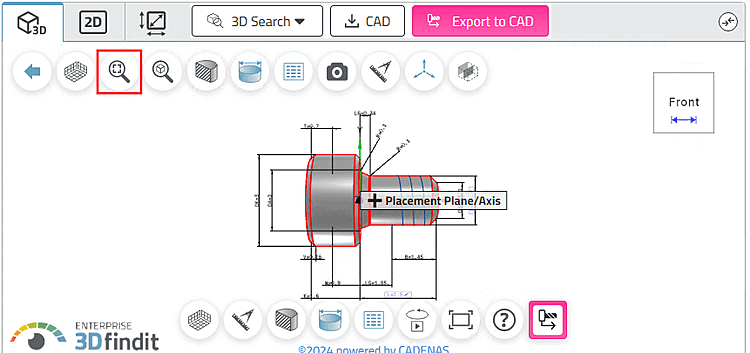

Figura 6.17.  Cattura tutto [Zoom all]: Selezione di un singolo pezzo con le dimensioni

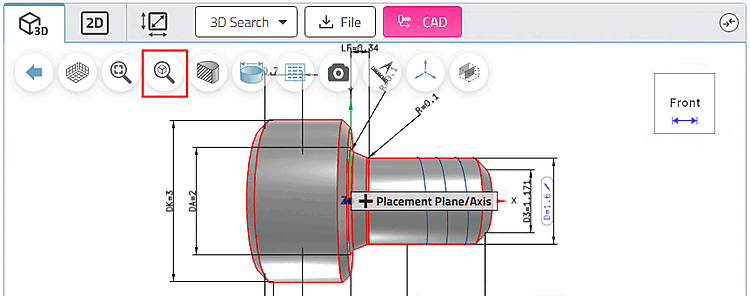

Figura 6.18.  Zoom sull'oggetto [Zoom in on object]: parte singola selezionata con le dimensioni

Taglio [Cut]: Fare clic sull'asse in cui si desidera spostare la sezione .

Figura 6.19.  Sezione [Cut] con griglia di misurazione [Measuring grid]

Dimensioni Schermo [Show Dimensionings]:

Le viste che contengono una quotatura possono essere riconosciute da un'icona corrispondente con una linea di quotatura.

Figura 6.20.

Mostra testi e Classi [Show texts and classes]:

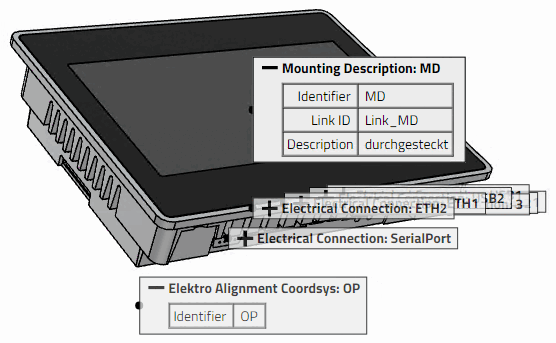

Figura 6.21. Esempio: parte con collegamenti elettrici

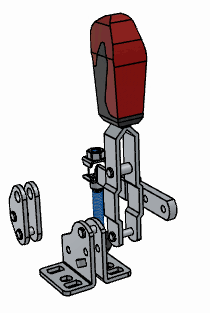

esploso [Exploded view] (solo per Assemblaggi)

Esempio 1

Figura 6.22.

Figura 6.23.

Esempio 2

Figura 6.24.

Figura 6.25.

schermata [Screenshot]

Suggerimento È possibile caricare l'immagine nella ricerca di schizzi.

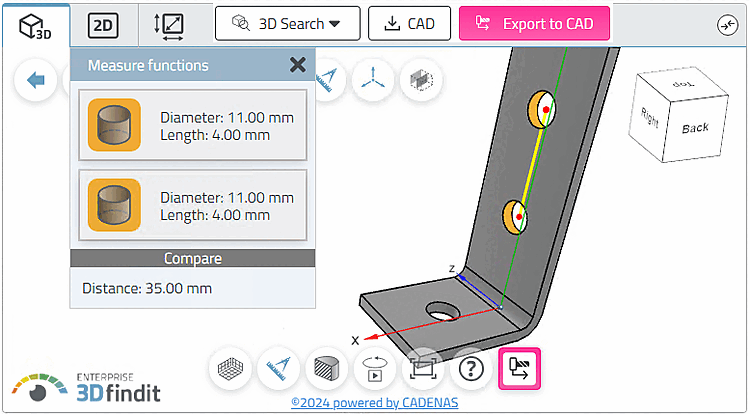

strumento di misurazione [Measure functions]:

Figura 6.26.

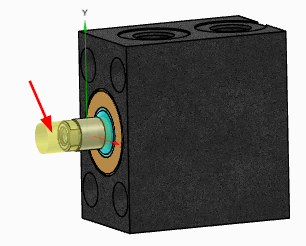

Assi di origine Schermo [Show Origin Axes]:

Figura 6.27.

Modalità di proiezione Attiva/disattiva [Switch projection mode]: prospettiva attiva/disattiva

Figura 6.28.
