2.2.8.5.3. Spécifier des attributs définis par l'utilisateur au moyen de catégories

Les paragraphes suivants expliquent comment spécifier des attributs personnalisés à l'aide de catégories.

Ainsi, la valeur d'attribut transmise à la CAO peut être rendue dépendante d'une règle.

  • Si A est vrai, passer la valeur 1

  • Si B est vrai, passer la valeur 2

Vous trouverez des indications détaillées sur Section 2.2.1.1, «  Que sont les catégories ?  » et dans les sections suivantes.

  • Déclarer dans le bloc correspondant.[50] (ici "Custom") l'attribut défini par l'utilisateur "Type de composant".

    Celui-ci est spécifié par les catégories de pièce détachée (is3dpart) et d'assemblage (is3dasm).

    [Custom]
;          # Einzelteil #
Bauteilart(is3dpart)=?"Einzelteil"
;          # Baugruppe #
Bauteilart(is3dasm)=?"Baugruppe"

  • Déclarez dans le bloc correspondant (ici "Custom") l'attribut personnalisé "Classe de catalogue".

    Celui-ci est spécifié par la catégorie d'appartenance au catalogue (isCatalog).

    [Custom]
;           # Allgemein #
Katalogklasse=?1

;           # NORM #
Katalogklasse(isCatalog(norm))=?2

;           # AHP #
Katalogklasse(isCatalog(ahp))=?3

;           # AMF #
Katalogklasse(isCatalog(amf))=?3

[Remarque]Remarque

Si aucune catégorie ne s'applique, la clé sans catégorie de spécification est prise.

résultat:

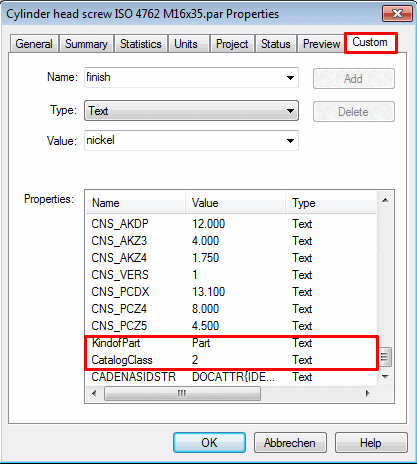

Résultat à l'exemple de Solid Edge

Résultat à l'exemple de Solid Edge



[50] Selon le système de CAO, le bloc a des désignations différentes. Vous trouverez les informations correspondantes dans la section "Ajouter des attributs définis par l'utilisateur" du système CAO correspondant.
