2.2.8.5.3. Specificare gli attributi definiti dall'utente utilizzando le categorie.
Indietro  Avanti
2.2.8.5.3. Specificare gli attributi definiti dall'utente utilizzando le categorie.

La sezione seguente spiega come specificare gli attributi personalizzati utilizzando le categorie.

Ciò significa che il valore dell'attributo trasferito al CAD può dipendere da una regola.

  • Se si applica A, il valore di trasferimento è 1

  • Se si applica B, il valore di trasferimento 2

Sezione 2.2.1.1, “ Cosa sono le categorie? ” Informazioni dettagliate sono disponibili all'indirizzo e nelle sezioni seguenti.

  • Dichiarare nel blocco corrispondente[50] (qui "Personalizzato") l'attributo definito dall'utente "Tipo di componente".

    Questo è specificato dalle categorie per le singole parti (is3dpart) e per gli assiemi (is3dasm).

    [Custom]
;          # Einzelteil #
Bauteilart(is3dpart)=?"Einzelteil"
;          # Baugruppe #
Bauteilart(is3dasm)=?"Baugruppe"

  • Dichiarare l'attributo definito dall'utente "Classe catalogo" nel blocco corrispondente (qui "Personalizzato").

    È specificato dalla categoria di appartenenza del catalogo (isCatalog).

    [Custom]
;           # Allgemein #
Katalogklasse=?1

;           # NORM #
Katalogklasse(isCatalog(norm))=?2

;           # AHP #
Katalogklasse(isCatalog(ahp))=?3

;           # AMF #
Katalogklasse(isCatalog(amf))=?3

[Nota]Nota

Se non si applica alcuna categoria, viene utilizzata la chiave senza categoria specifica.

Risultato:

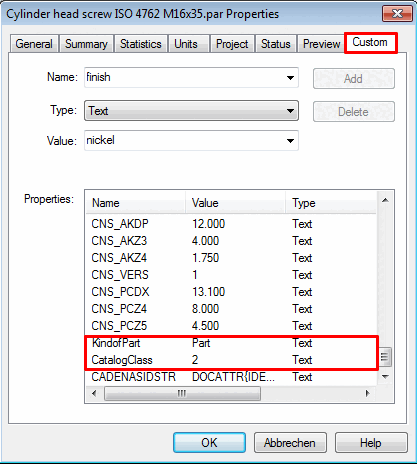

Risultato utilizzando Solid Edge come esempio

Figura 2.29. Risultato utilizzando Solid Edge come esempio



[50] Il blocco ha nomi diversi a seconda del sistema CAD. Le informazioni corrispondenti si trovano nella sezione "Aggiunta di attributi definiti dall'utente" del sistema CAD in questione.
