Avec la V12.6, les valeurs min et max de translation et de rotation définies dans PARTdesigner -> Configurateur [Configurator] -> Propriétés de la règle [Rule properties] sont visualisées dans la vue 3D.

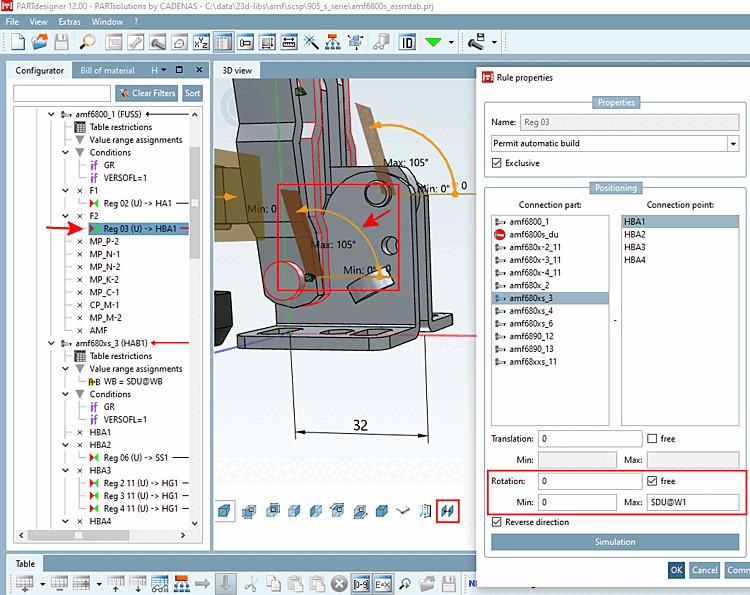

Exemple avec "rotation [Rotation]

Cela La fonctionnalité peut afficher les limites de contrôle [Show rule limits] dans la barre d’outils 3D via le bouton peut être activé ou désactivé. S’il est activé, tous les Limites de contrôle pour un assemblage.

Les valeurs minimales sont représentées par des niveaux jaunes, les valeurs maximales par des niveaux rougeâtres. La valeur correspondante est affichée à l'intérieur ou à côté.

La valeur actuelle est représentée par un point orange (valeur à côté) sur une ligne (translation) ou un arc (rotation) orange.

Si des formules sont utilisées, la valeur résolue est affichée.

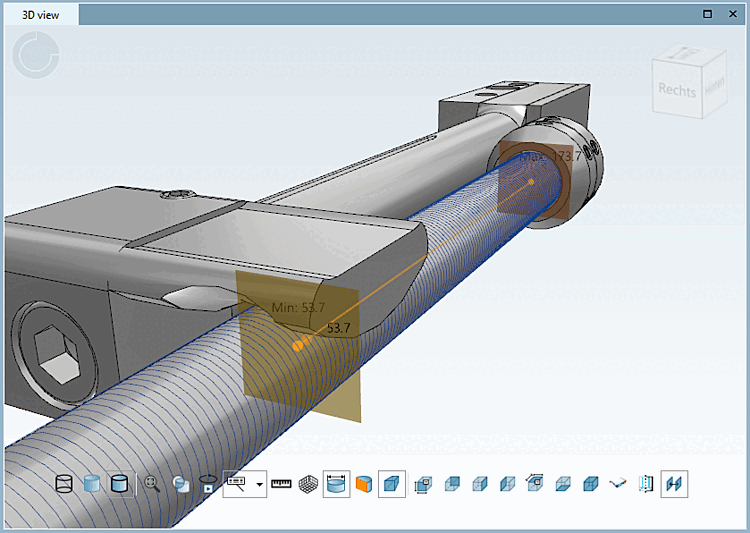

Exemple "Translation [Translation]
