Con la V12.6, i valori minimi e massimi di traslazione e rotazione impostati in PARTdesigner -> Configurator -> Rule properties sono visualizzati nella vista 3D.

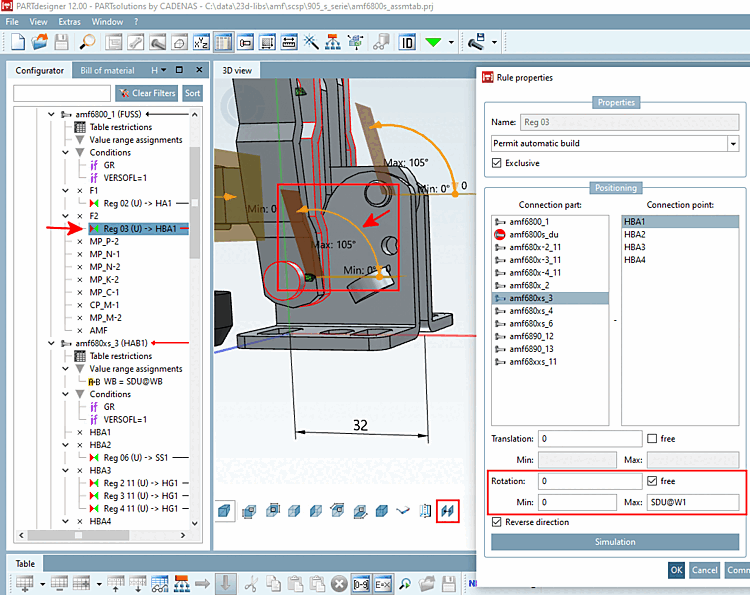

Figura 1.295. Esempio con "Rotazione [Rotation]"

Quella La funzione può visualizzare i limiti di controllo [Show rule limits] nella barra degli strumenti 3D tramite il pulsante può essere attivato o disattivato. Se è attivato, tutti Controllare i limiti per un assembly.

I valori minimi sono rappresentati da livelli gialli, quelli massimi da livelli rossi. Il rispettivo valore è visualizzato all'interno o accanto ad esso.

Il valore corrente è rappresentato da un punto arancione (valore accanto) su una linea arancione (traslazione) o un arco (rotazione).

Se si utilizzano formule, viene visualizzato il valore risolto.

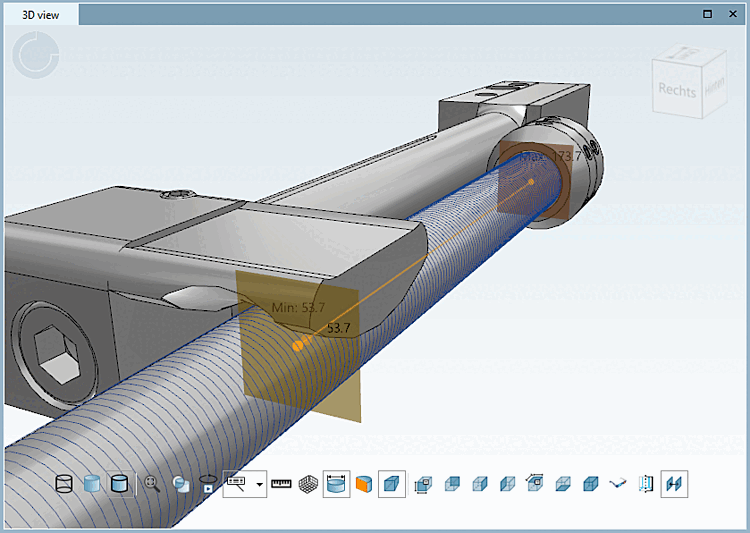

Figura 1.296. Esempio "Traduzione [Translation]"
