Vous trouverez ci-dessous une description de la manière dont vous pouvez effectuer une recherche géométrique pour les pièces dans votre système de CAO. Les pièces de comparaison à rechercher peuvent être des pièces normalisées, des pièces achetées ou des pièces internes.

La recherche géométrique (3D) [Geometric search (3D)] convient à la recherche indépendante du texte, également comme complément à la recherche plein texte, en particulier pour la recherche dans le pool de pièces propres, pour les pièces non classifiées ou les pièces qui ne sont pas saisies dans ERP/PDM. Grâce à sa précision, vous pouvez trouver la proverbiale aiguille dans une botte de foin.

Click Dans le menu ENTERPRISE-3dfindit (ou dans le barre d’outils) de votre système CAO sur Geometric Search [Execute Geometric Search] .

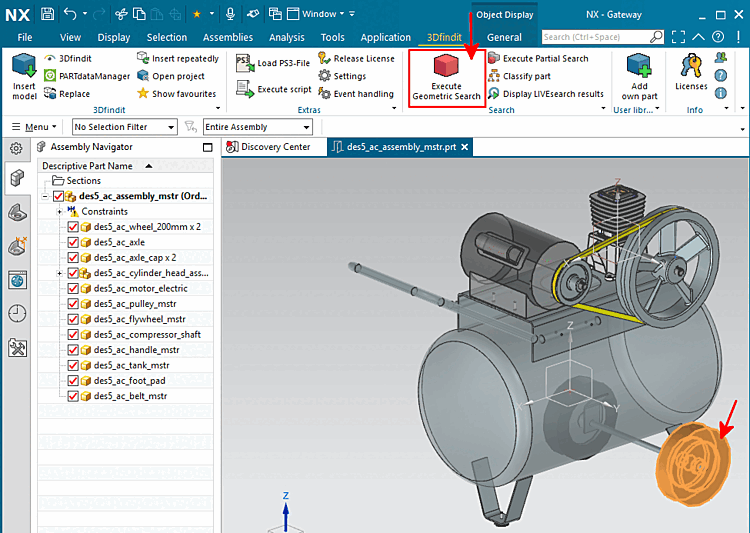

Exemple d'appel "Exécuter une recherche géométrique [Execute Geometric Search]" dans NX

-> Si la cible est unique et que la partie recherche est unique, la recherche est exécutée immédiatement et le focus passe à 3Dfindit.

S'il s'agit d'un assemblage, une boîte de dialogue apparaît :

"Pas de sélection de composant valide. Utiliser le document actuel ?

Sélectionner une application [Choose Application]

Résultats

-> La partie recherche est chargée dans 3Dfindit, la recherche est immédiatement exécutée et les résultats sont affichés.

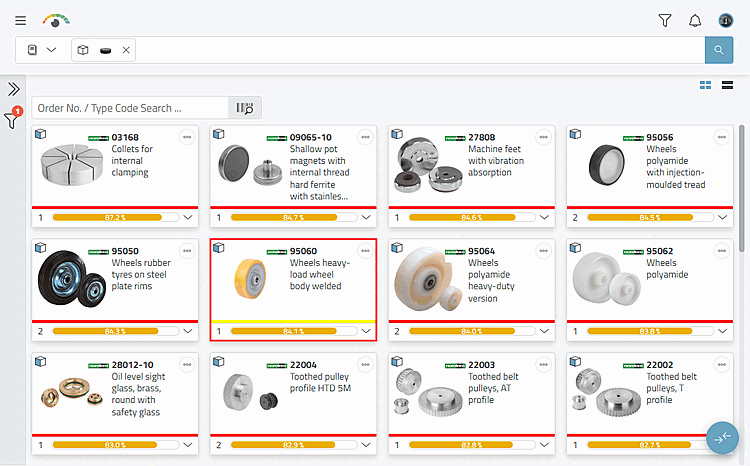

Résultats dans 3Dfindit

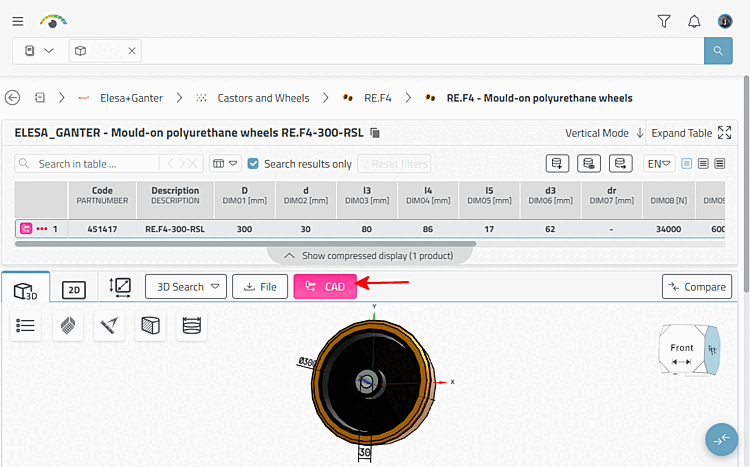

Lorsque vous ouvrez une pièce, vous pouvez l'exporter en cliquant sur le bouton CAO.

Pour plus de détails sur la recherche 3D [3D Search], voir Section 5.5.2, «  Recherche de forme 3D  ».
