Di seguito viene descritto come eseguire una ricerca geometrica di componenti nel sistema CAD. Le parti di riferimento da ricercare possono essere parti standard e acquistate, nonché parti interne.

La ricerca geometrica (3D) [Geometric search (3D)] è adatta per ricerche indipendenti dal testo, anche come supplemento alla ricerca full text, in particolare per la ricerca nel proprio pool di pezzi, per pezzi non classificati o non registrati nell'ERP/PDM. Grazie alla sua precisione, è possibile trovare il proverbiale ago in un pagliaio.

Click Nel menu ENTERPRISE-3dfindit (o nel barra degli strumenti della barra) del tuo sistema CAD su Geometric [Execute Geometric Search] Search.

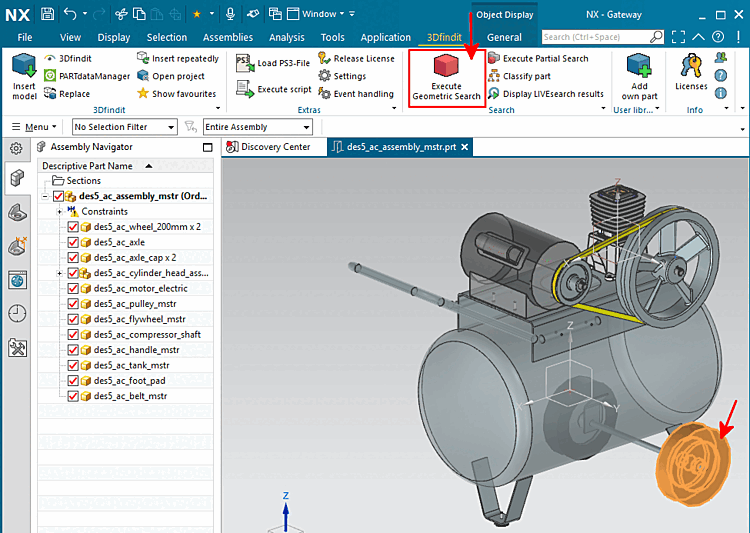

Figura 3.136. Richiamare "Esegui ricerca geometrica [Execute Geometric Search]" come esempio in NX

-> Se il target è unico e la parte di ricerca è unica, la ricerca viene eseguita immediatamente e il focus passa a 3Dfindit.

Se si tratta di un gruppo di montaggio, appare una finestra di dialogo:

Figura 3.137.

"Nessuna selezione valida di componenti. Utilizzare il documento corrente?

Figura 3.138.  Selezionare l'applicazione [Choose Application]

Risultati

-> La parte di ricerca viene caricata in 3Dfindit, la ricerca viene eseguita immediatamente e i risultati vengono visualizzati.

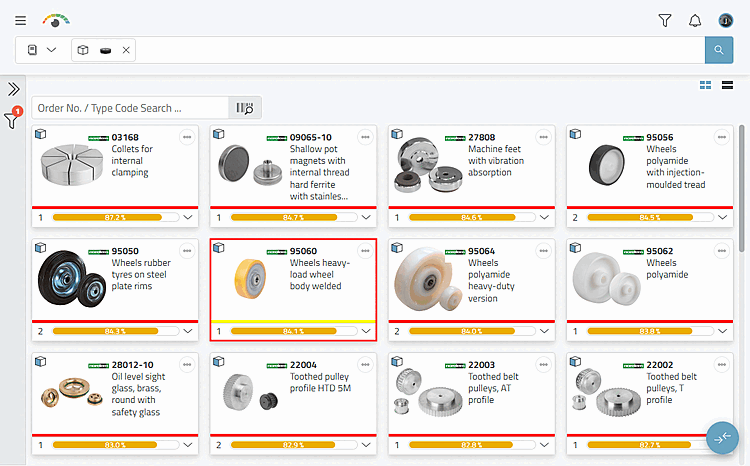

Figura 3.139. Risultati in 3Dfindit

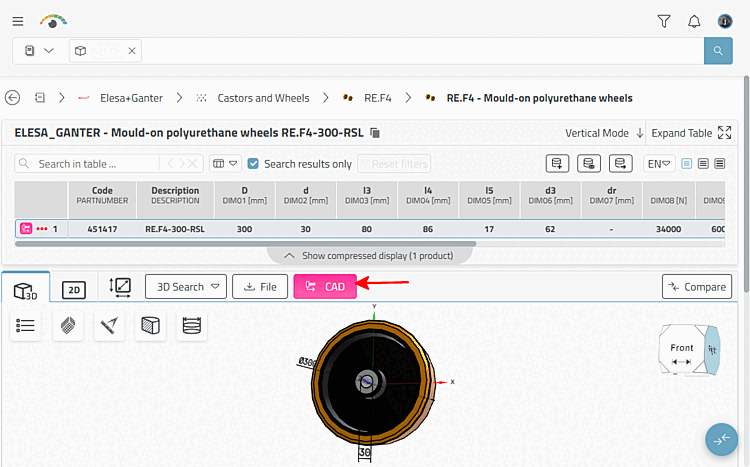

Quando si apre una parte, è possibile esportarla facendo clic sul pulsante CAD.

Figura 3.140.

I dettagli sulla ricerca 3D [3D Search] sono disponibili alla voce Sezione 5.5.2, “ Ricerca di forme 3D ”.
