Les éléments de construction doivent être classifiés dans la classification CADENAS Revit (modèle de famille, informations de placement, ainsi que d'autres propriétés) ainsi que "OmniClass 2006" (voir à ce sujet le point propre Classification (généralités) ci-dessus).
Aucune fonction / aucun rayon inférieur à 1,4 mm ne doit être utilisé pour le modelage. Voir les remarques sur TestMeta ci-dessus.
Dans la mesure du possible, il convient d'utiliser uniquement des fonctions d'extrusion et non de rotation. Voir à ce sujet les corps de contrôle pour les modèles VDI.

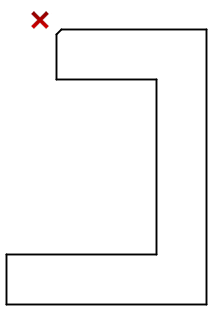

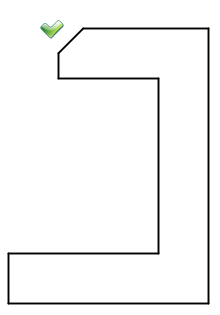

Les rotations de coupe (par ex. pour les chanfreins) doivent être effectuées de manière à ce que la limite de tolérance de 1,4 mm ne soit pas non plus dépassée :
Tous les conduits, tuyaux, canalisations, etc. doivent impérativement être modélisés comme des corps pleins.
Pour le placement dans Revit, les axes du point d'attache sont utilisés pour le positionnement / l'orientation. Il faut alors veiller à ce que les axes du point soient orientés en fonction des axes dans Revit (l'axe Z correspond à la direction). Les points d'attache Revit doivent se trouver au centre de gravité géométrique d'une surface plane.
Vous trouverez des exemples à ce sujet sur Section 3.5.4.2.2, « Placement ».
Pour pouvoir utiliser les définitions de sources lumineuses (fichiers *.ies), les composants doivent être classifiés en conséquence. Voir Section 3.5.4.2.1.1, « Revit : charger des fichiers IES dans RFA (lighting fixtures) ».
