2.2.8.1. Interface utilisateur

Pour tous les systèmes de CAO, il existe sous PARTadmin -> Category -> PARTsolutions -> CAD integration -> CAD-System la page d'onglet AttributeMapping (3D/2D/native). Dans le fichier de configuration, le bloc correspondant s'appelle "AttributeMapping".

[Remarque]Remarque

En règle générale, vous n'avez pas besoin de procéder à des modifications profondes pour le mappage des attributs, à moins que vous ne souhaitiez créer d'autres blocs personnalisés. C'est notamment pour cette raison que la logique de la structure est décrite.

Sinon, vous contrôlez la langue des attributs standard de PARTsolutions via la valeur de la clé "Attr_CopyFrom_01" (voir à ce sujet le paragraphe suivant sous Attr_CopyFrom ).

[Astuce]Astuce

Filtrer par AttributeMapping.

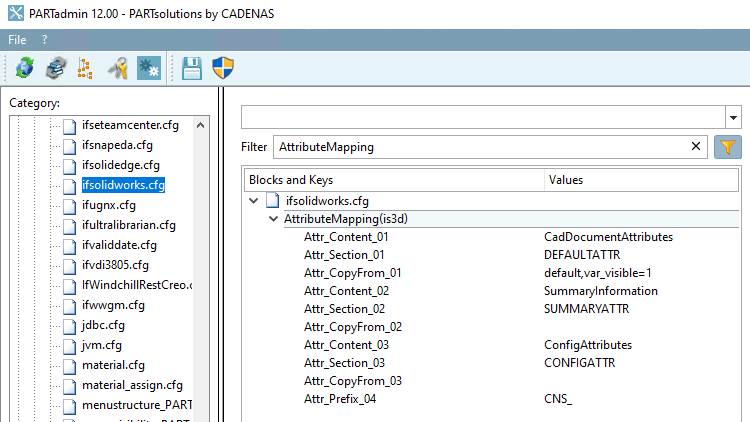

PARTadmin -> Catégorie [Category] -> PARTsolutions -> Fichiers de configuration [Configuration files] -> $CADENAS_SETUP -> if<cadname>.cfg: Fig. exemple pour SolidWorks

PARTadmin -> Catégorie [Category] -> PARTsolutions -> Fichiers de configuration [Configuration files] -> $CADENAS_SETUP -> if<cadname>.cfg: Fig. exemple pour SolidWorks

Il est possible de régler ici les éléments suivants :

  • Transfert des attributs standard de PARTsolutions:

    Les attributs standard de PARTsolutions doivent-ils être transmis au système de CAO ?

    Si oui, dans quelle(s) langue(s). (Pour les variantes de langues, voir sous Section 2.2.8.5.4, « Éditer les attributs standard dans plusieurs langues  ».)

    [Remarque]Remarque

    Si tous les attributs standard de PARTsolutions doivent être transmis dans la langue par défaut, vous ne devez procéder à aucune adaptation.

    Si nécessaire, certains attributs peuvent être exclus.[a]

    Valeur par défaut dans la clé "Attr_CopyFrom_01":

    default

    L'utilisation des paramètres var_exclude et var_visbile=1 permet d'exclure des attributs :

    • var_visible=1 indique à l'interface que seuls les attributs visibles doivent être traités.

    • Avec var_exclude, certains attributs peuvent être attribués à une liste d'ignorés et être exclus de manière ciblée.

    Exemple 1 : La variable A est explicitement placée sur la liste d'exclusion.

    default,var_exclude=A,var_visbile=1

    Exemple 2 : La variable A est explicitement placée sur la liste include.

    default,var_include=A,var_visbile=0

    D'autres possibilités s'offrent au niveau du fichier de configuration : l'expression peut par exemple n'être appliquée qu'à certains catalogues.

    exemple :

    Attr_CopyFrom_01(isCatalog(norm))=default,var_exclude=D,var_visbile=1

    [a] Par exemple, si le transfert d'attributs système (p. ex. "matériau") déclenche des erreurs dans la CAO.

  • Déclaration de blocs:

    Des blocs sont déjà déclarés par défaut, permettant de définir des attributs définis par l'utilisateur et, pour certains systèmes de CAO, des attributs spéciaux qui sont affichés dans des boîtes de dialogue spéciales dans le système de CAO.

    Il est également possible de déclarer d'autres blocs si nécessaire,
