Les balayages peuvent être créés à l'aide d'esquisses sur deux ou plusieurs plans (il est également possible de créer une esquisse dans la vue 3D [3D view] en utilisant Créer une nouvelle esquisse sur la surface sélectionnée [Generate sketch on selected face] ).

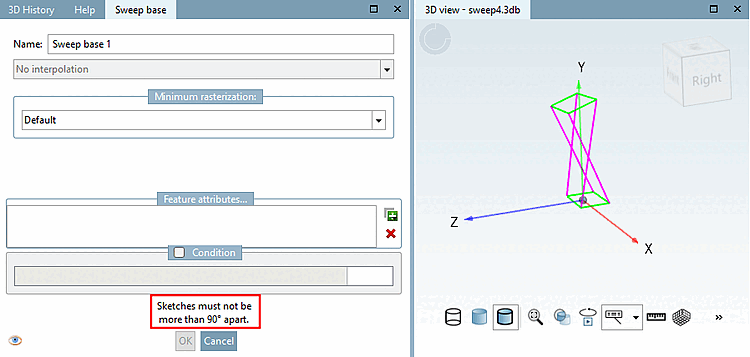

Remarque Les esquisses ne doivent pas être à plus de 90° les unes des autres. [Sketches must not be more than 90° apart.] Dans le cas contraire, le message correspondant s'affiche : exemple : Dans cet exemple, il faudrait faire pivoter la deuxième esquisse de 180° autour de l'axe des X.

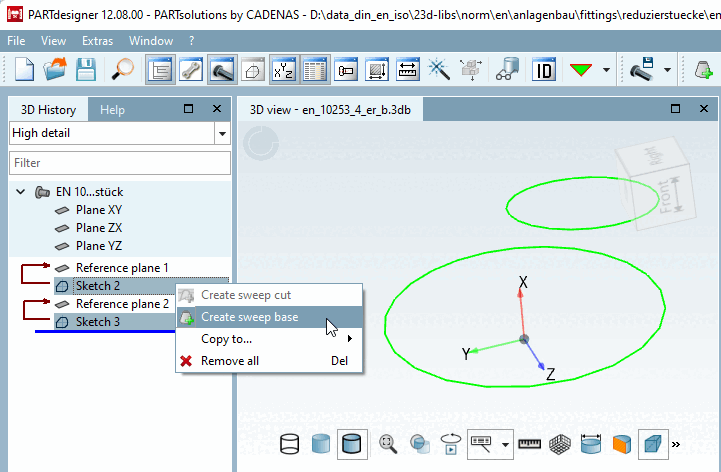

La création du balayage s'effectue après avoir sélectionné deux esquisses à l'aide de la commande du menu contextuel Créer un tracé de base [Create sweep base] ou Créer un tracé de coupe [Create sweep cut].

Pour plus de détails, voir Section 7.6.2.9.1.1, « Exemple 1 : Créer un balayage entre deux plans parallèles  » ou Section 7.6.2.9.1.2, « Exemple 2 : Créer un balayage entre plusieurs calques non parallèles  ».

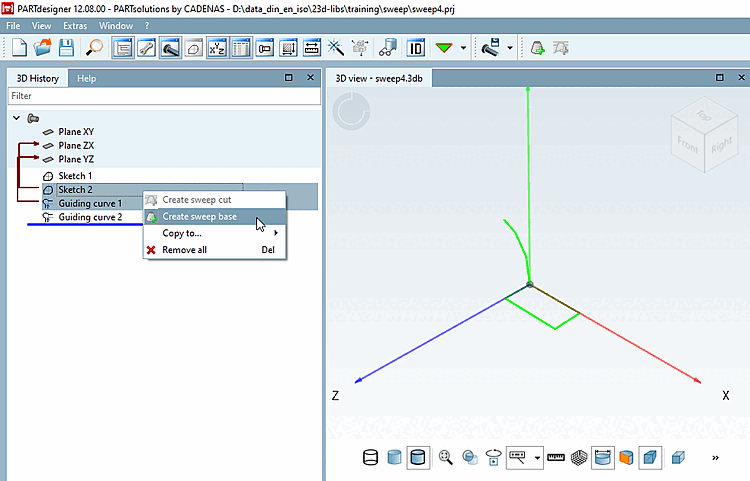

Les balayages peuvent être créés à partir d'une combinaison d'un sketch de section et d'une courbe de progression en utilisant la commande Créer une progression de base [Create sweep base].

Voir Section 7.6.2.9.2, « Créer des balayages avec une courbe de progression  ».
