1.1.1.3.2. PARTproject 1.1.1.3.2.1. Appliquer les classes et caractéristiques proposées (à partir du mappage Class2Class) en une seule fois |  |
| Précédent | Suivant |
Cas d’utilisation : Il existe des mappages Class2Class (voir Section 5.12.15, «
Mappage automatique des classes : Éditer...
» in eCATALOG 3Dfindit.) pour la sélection dans la fenêtre d’accueil des Paramètres [Settings], sur la page de l’onglet Classification, dans la boîte de liste
Classification. Après avoir cliqué sur le bouton, montrez
suggestions [Show suggestions]
, ils sont affichés en orange dans les boîtes de dialogue Projet [Project] et Traits [Attributes].
Jusqu’à présent,
Chaque ligne caractéristique peut être sélectionnée individuellement et retournée individuellement
peuvent être adoptés. Avec la nouvelle fonctionnalité
Tous les attributs
Cela [Apply all attributes] est désormais possible pour toutes les caractéristiques de la classe sélectionnée

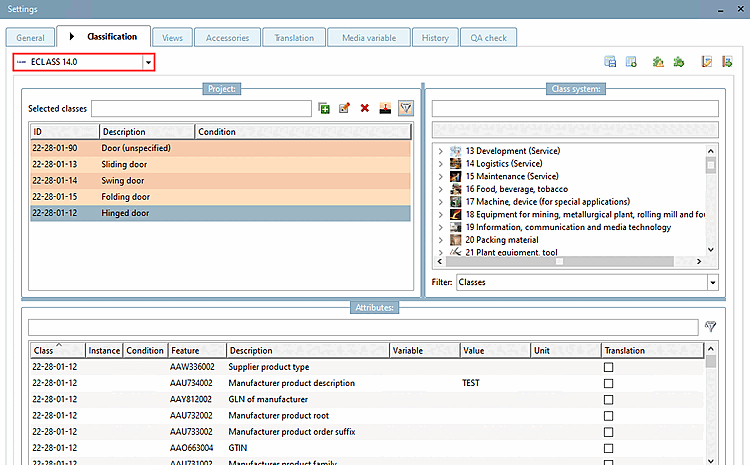

(dans l’exemple ci-dessus, « Porte à charnière ») d’un seul coup.
Dans PARTproject > Menu Outils [Extras] > Mappage automatique des classes : Editer.. [Automatic class mapping: edit...]. > Boîte de dialogue Editer le mappage automatique des classes [Edit Automatic Class Mapping] > Page d'onglet Eléments proposés [Suggested items], il y a des mappages sur la classification souhaitée (dans l'exemple suivant, de eclass 13.0 à eclass 14.0).
Sur la page d'onglet Classification, sélectionnez "ECLASS 13.0" dans la zone de liste.
-> La classe "22-28-01-04" est attribuée au projet sélectionné.

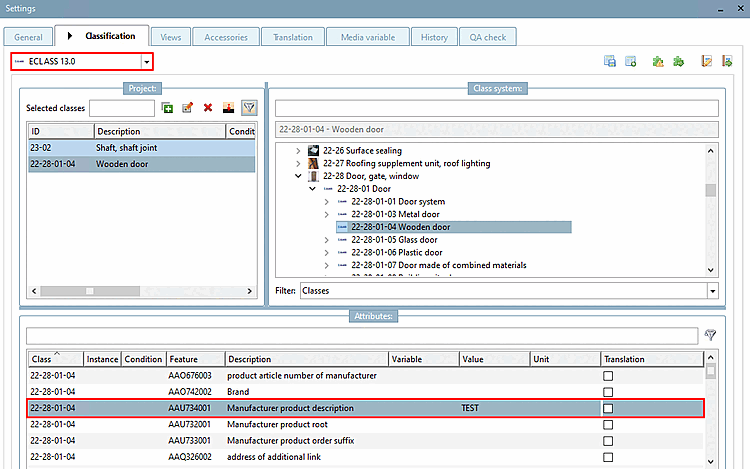

Dans "ECLASS 13.0", une classe est attribuée (pour laquelle il existe des mappings dans "ECLASS 14.0").

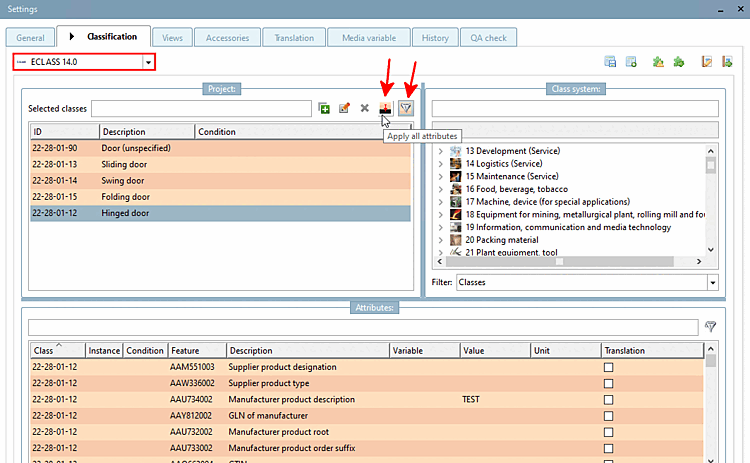

Sélectionnez maintenant "ECLASS 14.0" dans la zone de liste.
-> Les classes et caractéristiques cartographiées sont affichées en orange.
Dans la zone de dialogue Projet [Project], sélectionnez une classe à laquelle vous souhaitez transférer les caractéristiques affichées (ici dans l'exemple "22-28-01-12 Hinged door").
Cliquez sur le bouton Appliquer tous les attributs [Apply all attributes].
-> Le projet sélectionné dans l'arbre d'index est maintenant classé selon la classe "Hinged door" et en cliquant sur Enregistrer, les données sont écrites dans le fichier de projet.
