7.6.2.6.1.3.  Longueur

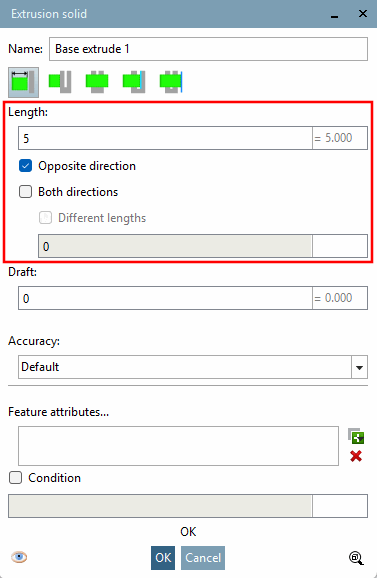

  • Dans le champ Longueur [Length], vous définissez la mesure de l'extension de l'objet 2D.

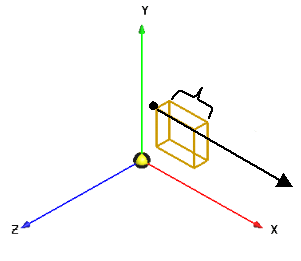

    Longueur de l'extrusion

    Longueur de l'extrusion

  • Direction opposée [Opposite direction] : L'extrusion est réalisée dans le sens inverse.

    Les deux sens [Both directions] : L'extrusion se fait dans les deux sens.

    Vecteur noir = direction : vers la normale à la surface [Against surface normal]

    Vecteur noir = direction : vers la normale à la surface [Against surface normal]

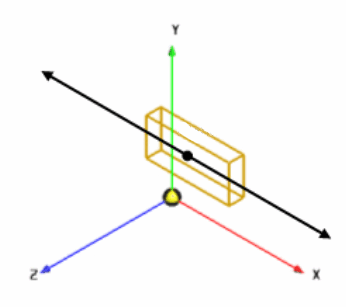

    Vecteur noir = direction : les deux directions [Both directions]

    Vecteur noir = direction : les deux directions [Both directions]

  • Longueurs différentes [Different lengths]: avec cette option, l'esquisse 2D est également extrudée dans les deux sens, mais avec la possibilité de définir des longueurs d'extrusion différentes.

    Vous définissez la longueur perpendiculaire à la normale à la surface dans le champ situé sous « Différentes longueurs [Different lengths] » (ici « 30 »).
