7.6.2.6.1.3.  Lunghezza

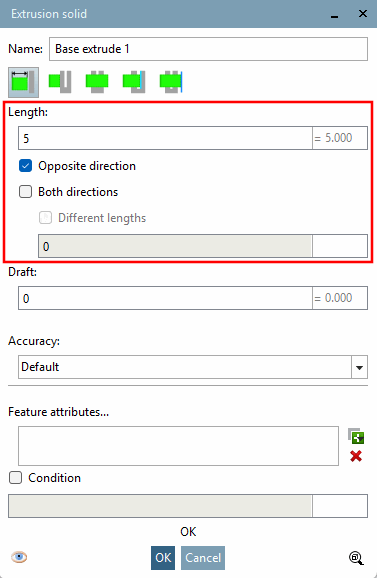

Figura 7.77.

  • Nel campo Lunghezza [Length] si definisce l'estensione dell'oggetto 2D.

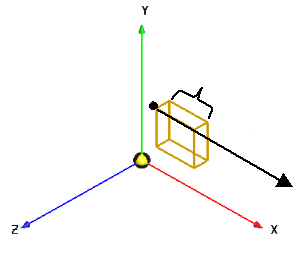

    Lunghezza dell'estrusione

    Figura 7.78. Lunghezza dell'estrusione

  • Direzione opposta [Opposite direction] L'estrusione avviene in direzione opposta.

    Entrambe le direzioni [Both directions] L'estrusione avviene in entrambe le direzioni.

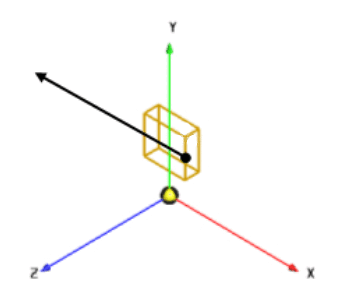

    Vettore nero = direzione: contro la normale della superficie [Against surface normal]

    Figura 7.79. Vettore nero = direzione: contro la normale della superficie [Against surface normal]

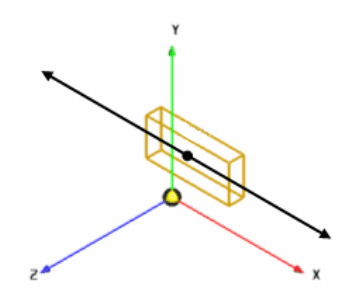

    Vettore nero = direzione: entrambe le direzioni [Both directions]

    Figura 7.80. Vettore nero = direzione: entrambe le direzioni [Both directions]

  • Lunghezze diverse [Different lengths]: con questa opzione, lo schizzo 2D viene anch'esso estruso in entrambe le direzioni, ma con la possibilità di definire lunghezze di estrusione diverse.

    La lunghezza opposta alla normale alla superficie va specificata nel campo sotto " Lunghezze diverse [Different lengths] " (in questo caso "30").
