7.6.2.6.1.3. Länge

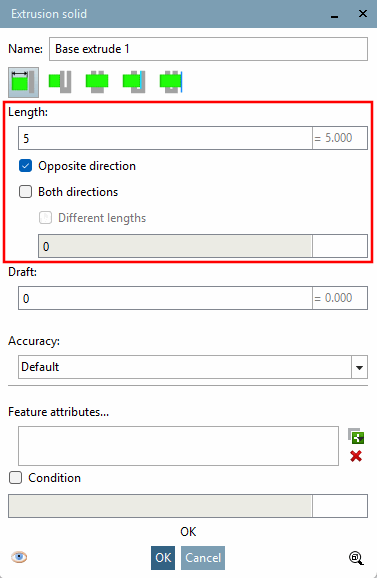

  • Im Feld Länge [Length] legen Sie das Maß der Ausdehnung des 2D-Objektes fest.

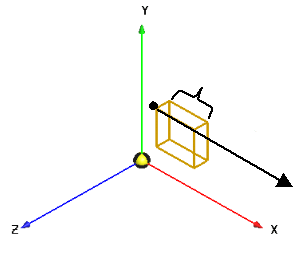

    Länge der Extrusion

    Länge der Extrusion

  • Entgegengesetzte Richtung [Opposite direction] : Die Extrusion wird in die entgegengesetzte Richtung ausgeführt.

    Beide Richtungen [Both directions] : Die Extrusion wird in beide Richtungen ausgeführt.

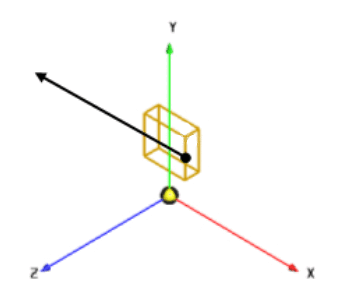

    Schwarzer Vektor = Richtung: Gegen Flächennormale [Against surface normal]

    Schwarzer Vektor = Richtung: Gegen Flächennormale [Against surface normal]

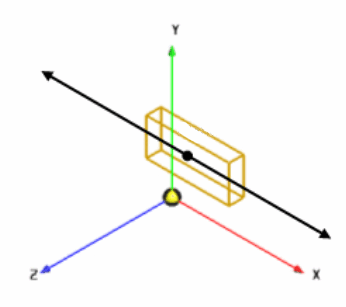

    Schwarzer Vektor = Richtung: Beide Richtungen [Both directions]

    Schwarzer Vektor = Richtung: Beide Richtungen [Both directions]

  • Verschiedene Längen [Different lengths]: Bei dieser Option wird der 2D-Sketch ebenfalls in beide Richtungen extrudiert, jedoch mit der Möglichkeit, verschiedene Extrusionslängen zu definieren.

    Die Länge entgegen der Flächennormale legen Sie im Feld unterhalb Verschiedene Längen [Different lengths] fest (hier "30").
