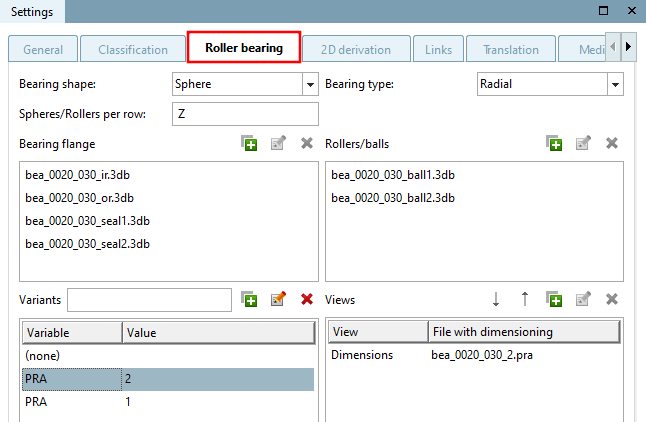

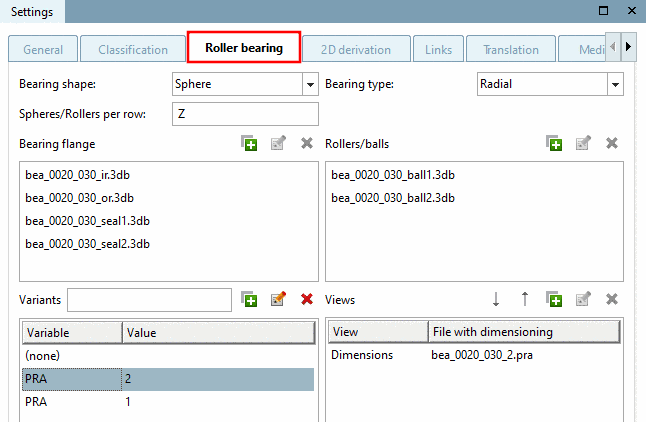

La page d'onglet Roulements [Roller bearing] n'apparaît que pour les types de projets Roulements [Roller bearing] 2D et Roulements [Roller bearing] 2D/3D.

Les composants individuels d'un roulement, c'est-à-dire les fichiers *.3db des bagues de roulement [Bearing flange] et des rouleaux/billes [Rollers/balls], sont regroupés dans un fichier de projet de roulement.

Lors de leur création dans PARTdesigner, les roulements, les rouleaux ou les billes doivent être alignés sur l'axe x selon une symétrie de rotation (voir illustration). Il suffit pour cela de construire une bille ou un galet, car il suffit ensuite d'indiquer le nombre total souhaité dans le champ Billes/Roulettes par rangée [Spheres/Rollers per row] pour que le roulement soit complété en conséquence.

Dans les deux champs Forme de stockage [Bearing shape] et Type de stockage [Bearing type], vous pouvez effectuer les réglages correspondants pour une vue d'ensemble rapide.

Si vous souhaitez ajouter des vues de cotes [Dimensioning views] au projet, saisissez-les dans la partie inférieure de la page d'onglet. Dans la zone de dialogue Variantes [Variants], vous pouvez également attribuer des vues de cotes [Dimensioning views] différentes en fonction des variables.

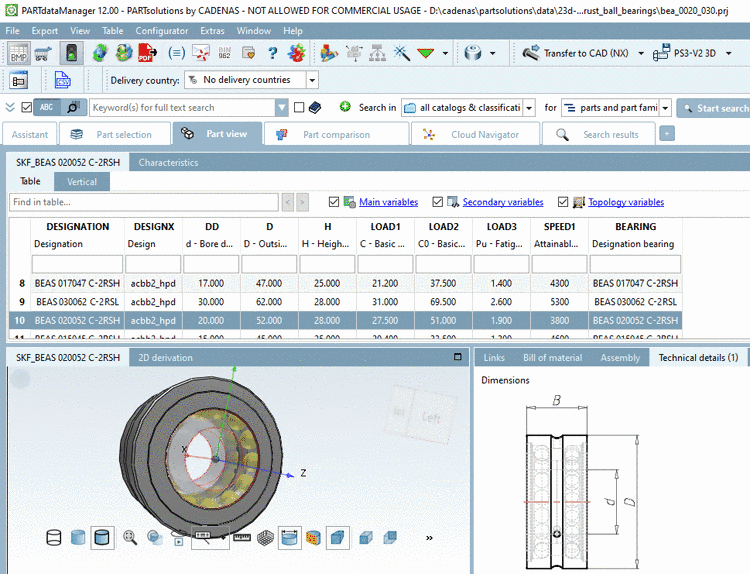

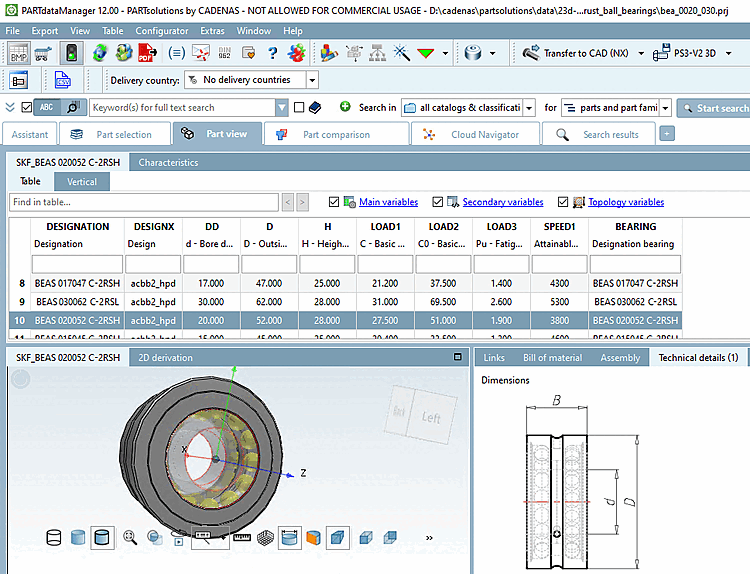

PARTdataManager -> Vue des pièces [Part view] -> Vue 3D [3D view] / Données techniques [Technical details]
