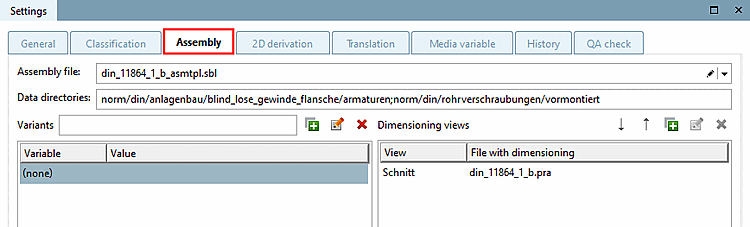

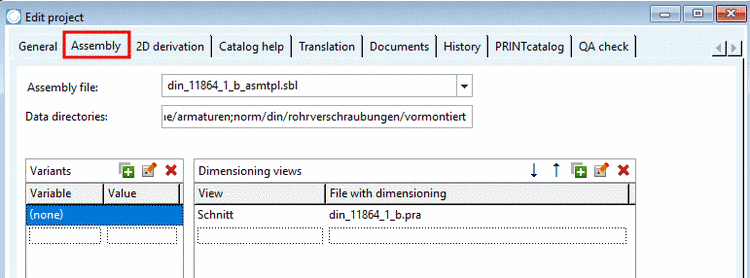

La page d'onglet Assembly n'apparaît que pour les types de projet Assembly-Configuration [Assembly configuration] et Assembly-Template [Assembly template].

En principe, il faut distinguer l' Assembly-Configuration [Assembly configuration] et le modèle d'assemblage [Assembly template] il faut faire la différence. Dans le cas de la configuration, il s'agit d'un projet d'assemblage dont la construction s'effectue pas à pas dans le PARTdataManager et dont la composition peut également être influencée individuellement. Un modèle, en revanche, se construit automatiquement et entièrement lors de l'appel - comme un gabarit.

La distinction entre ces deux types d'assembly est également visible dans les différents symboles de l'arborescence du répertoire.

Lors de la création [Create] et de l'enregistrement [Save] d'un assemblage dans le configurateur [Configurator], les fichiers *.prj et *.asy ou *.sbl sont automatiquement créés dans l'arborescence des répertoires de PARTproject.

Fichier d'assemblage [Assembly file]: Le champ est automatiquement défini avec le nom de fichier correspondant lors de la création.

Répertoires de données [Data directories]: Le répertoire de données est déterminé au sein de 23d-libs et saisi sous Répertoires de données [Data directories].

Vues de cotes [Dimensioning views]: les fichiers montrant les cotes des assemblages doivent être indiqués dans le champ Vues de cotes [Dimensioning views].
