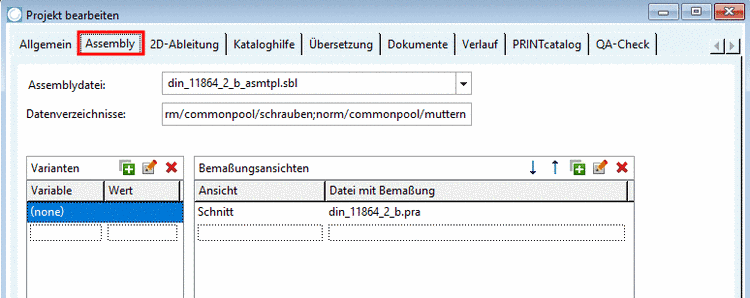

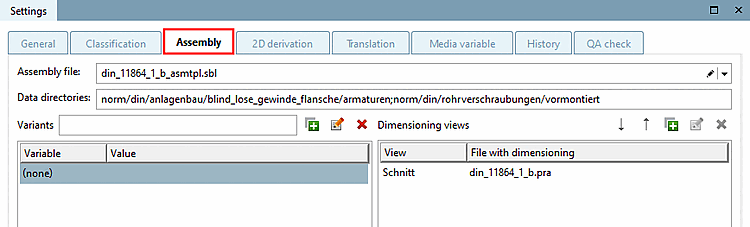

Die Registerseite Assembly erscheint nur bei den Projekttypen Assembly-Configuration [Assembly configuration] und Assembly-Template [Assembly template].

Grundsätzlich muss zwischen Assembly-Configuration [Assembly configuration] und Assembly-Template [Assembly template] unterschieden werden. Bei der Konfiguration handelt es sich um ein Baugruppen-Projekt, dessen Aufbau im PARTdataManager schrittweise erfolgt und auch in der Zusammensetzung individuell beeinflusst werden kann. Ein Template dagegen baut sich beim Aufruf - wie eine Schablone - automatisch vollständig auf.

Die Unterscheidung zwischen diesen beiden Assembly-Typen wird auch an den verschiedenen Symbolen im Verzeichnis-Baum deutlich.

Mit dem Erstellen [Create] und Speichern [Save] einer Baugruppe im Konfigurator [Configurator] werden *.prj und *.asy bzw. *.sbl automatisch im Verzeichnis-Baum von PARTproject angelegt.

Assemblydatei [Assembly file]: Das Feld wird beim Anlegen automatisch mit dem entsprechenden Dateinamen gesetzt.

Datenverzeichnisse [Data directories]: Das Datenverzeichnis wird innerhalb von 23d-libs ermittelt und unter Datenverzeichnisse [Data directories] eingetragen.

Bemaßungsansichten [Dimensioning views]: Dateien, die Baugruppen-Bemaßungen aufzeigen, sind im Feld Bemaßungsansichten [Dimensioning views] anzugeben.
