ID

L'ID est attribué automatiquement.

Type

Lors de la création d'une nouvelle cote, une boîte de dialogue de sélection apparaît en premier pour déterminer le type. Celui-ci est affiché ici.

Si cela s'avère utile, vous pouvez également modifier le type par la sélection de la zone de liste après coup.

Remarque Les champs de sélection sont uniquement après avoir cliqué sur Modifications Enregistrer [Save changes] mis à jour.

Vues

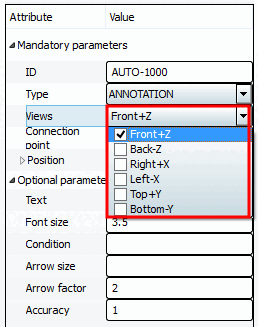

Cochez la case des vues 2D sur lesquelles la cote doit être affichée.

Vues contenant une dimension, peut être reconnu dans la barre d’outils 3D par une icône correspondante avec Ligne de cotation .

Point d'attache [Connection point]

La note indique par une flèche le point d'ajout indiqué.

Position

La position de la notation est indiquée en coordonnées absolues, par rapport au point zéro. Le point de référence est le coin inférieur gauche de la notation.

Il faut utiliser l'option ABSOLUTE avec X [Absolute X] absolu / Y absolu [Absolute Y].

Les valeurs autorisées sont des chiffres ou une expression PARTdesigner.
