ID

L'ID viene assegnato automaticamente.

Tipo

Quando si crea una nuova quotatura, appare innanzitutto una finestra di selezione per determinare il tipo. Questa viene visualizzata qui.

Se ha senso, è possibile cambiare il tipo anche in seguito, utilizzando la selezione del campo elenco.

Nota I campi di selezione sono solo dopo aver fatto clic su Modifiche Salva [Save changes] aggiornato.

Visualizzazioni

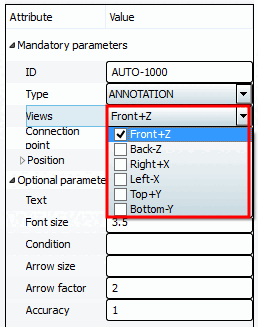

Attivare la casella di controllo per le viste 2D desiderate su cui visualizzare la quotatura.

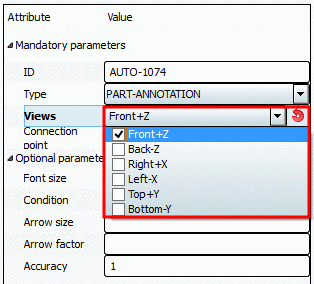

Figura 7.1299.

Le viste che contengono una dimensione, può essere riconosciuto nella barra degli strumenti 3D da un'icona corrispondente con Linea di quota .

Punto di attacco [Connection point]

La nota indica con una freccia il punto di connessione specificato.

Posizione

La posizione della notazione è specificata in coordinate assolute rispetto al punto zero. Il punto di riferimento è l'angolo inferiore sinistro della notazione.

È necessario utilizzare l'opzione ASSOLUTO con X assoluto [Absolute X] / Y assoluto [Absolute Y].

I valori ammessi sono numeri o un'espressione PARTdesigner.
