3D Histoire [3D History]

La fenêtre d'ancrage « Historique 3D [3D History] » est un « lieu » central au sein de PARTdesigner.

Lors de l'ouverture d'un nouveau fichier , l'arborescence des fonctions n'affiche que les trois plans de base XY, ZX et YZ. Toutes les autres étapes de conception ( esquisses, rotations, extrusions, etc.) s'ajoutent à ces plans.

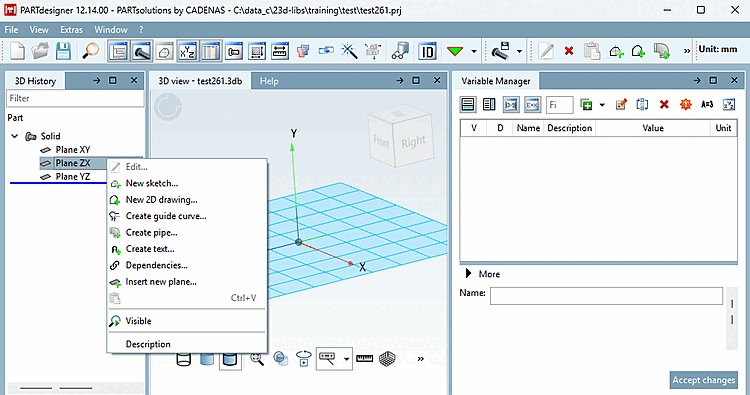

« Historique 3D [3D History] » immédiatement après l'ouverture d'un nouveau projet

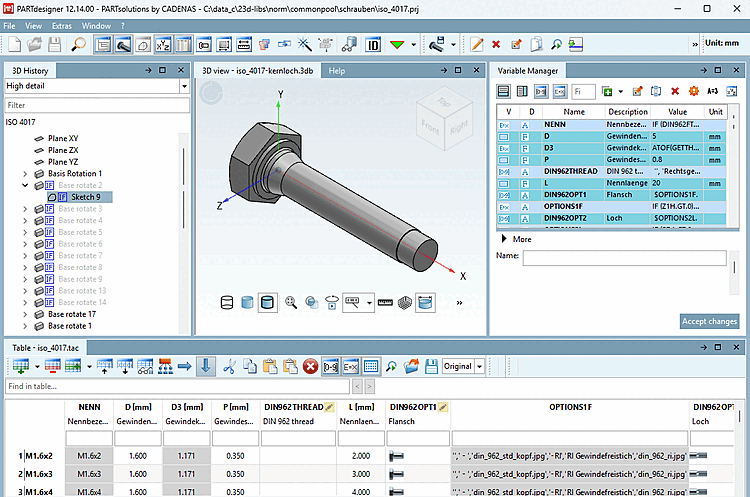

L' illustration suivante présente l'historique 3D [3D History] avec un composant déjà créé.

C'est via ses menus contextuels que l'on accède notamment au Sketcher (avec l'historique des croquis [Sketch history] ), où l' esquisse de base est créée.

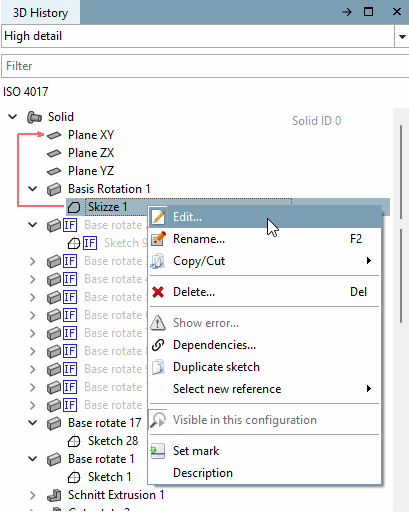

Lancement du « Sketcher » avec « Historique des croquis [Sketch history] » via la commande du menu contextuel « Éditer... [Edit...] »

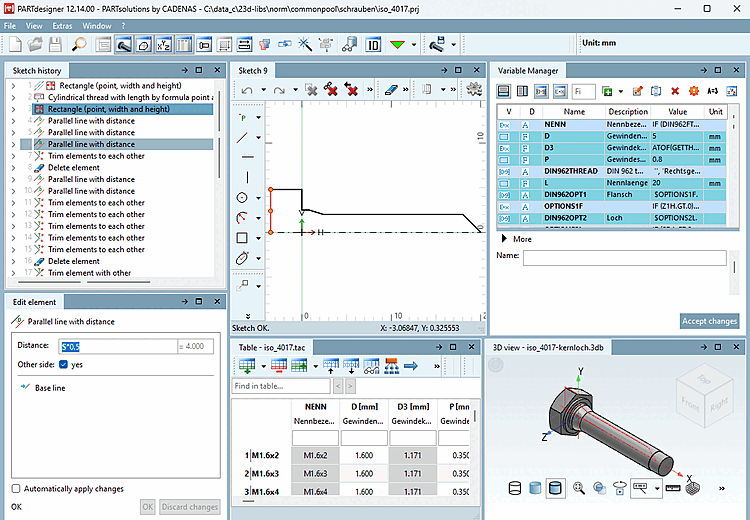

« Sketcher » avec « Historique des croquis [Sketch history] »

Dans l'historique des esquisses [Sketch history], toutes les étapes de conception sont documentées, ce qui permet de retracer ultérieurement la structure du composant concerné et, le cas échéant, de la modifier. Voir également la section suivante.

Vous trouverez des informations détaillées sur l' historique 3D [3D History] sur Section 7.6, «  Fenêtre d'amarrage "Historique 3D  ».
