3D Storia [3D History]

La finestra di docking “Cronologia 3D” [3D History] è un “punto centrale” all’interno di PARTdesigner.

Quando si apre un nuovo file , l'albero delle feature mostra solo i tre piani di base XY, ZX, YZ. A questi piani si aggiungono tutte le ulteriori operazioni di progettazione ( schizzi, rotazioni, estrusioni, ecc.).

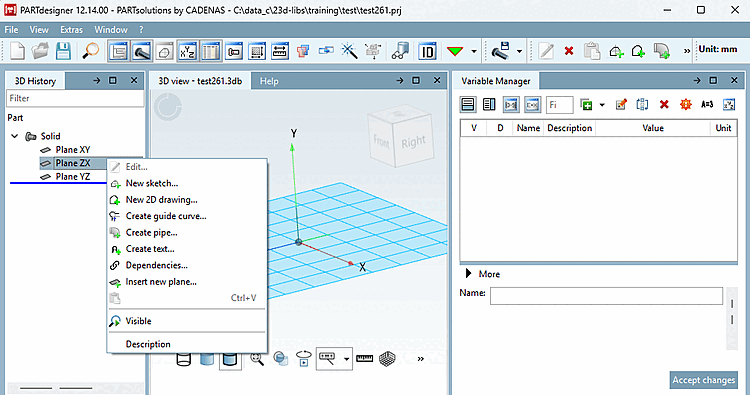

Figura 7.20. "Cronologia 3D [3D History]" subito dopo l'apertura di un nuovo progetto

La seguente figura mostra la cronologia 3D [3D History] con un componente già creato.

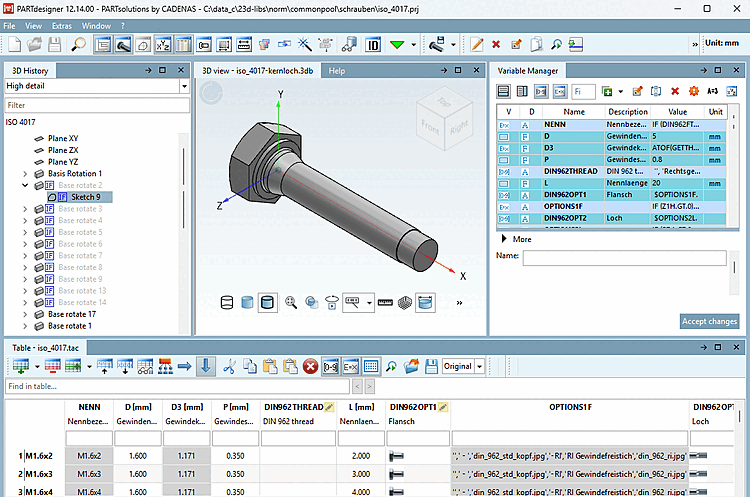

Figura 7.21.

Tramite i suoi menu contestuali è possibile, tra l'altro, accedere allo Sketcher (con la cronologia degli schizzi [Sketch history] ), dove viene creato lo schizzo di base.

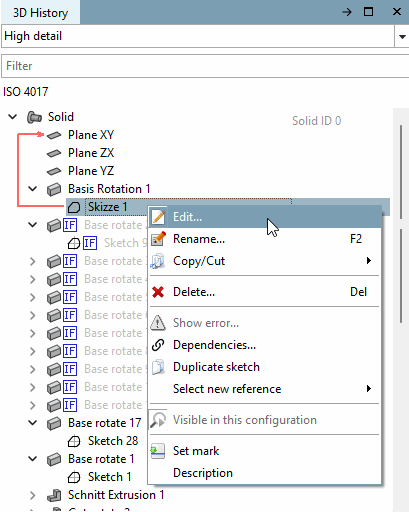

Figura 7.22. Accesso allo "Sketcher" con "Cronologia schizzi [Sketch history]" tramite il comando del menu contestuale "Modifica... [Edit...]"

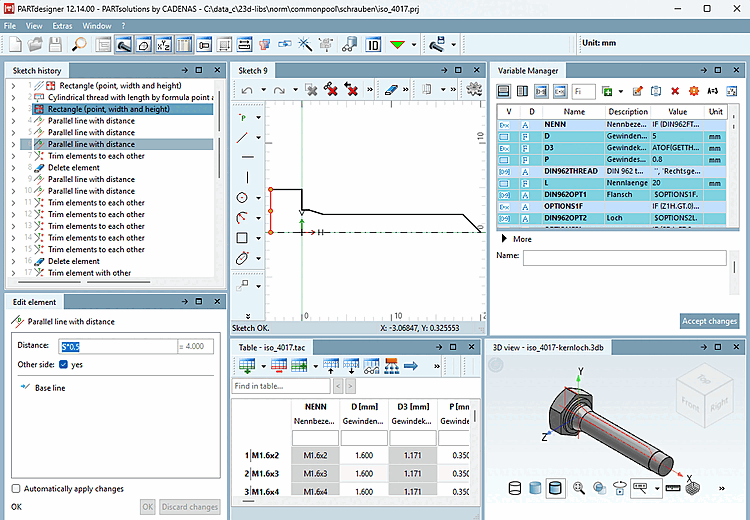

Figura 7.23. "Sketcher" con "Cronologia degli schizzi [Sketch history]"

Nella cronologia [Sketch history] dello schizzo [Sketch history] vengono documentate tutte le fasi di progettazione, in modo che la struttura del componente in questione possa essere ricostruita anche in un secondo momento ed eventualmente modificata. Si veda anche la sezione successiva.

Sezione 7.6, “ Finestra di aggancio "storia 3D ”Informazioni dettagliate sulla storia [3D History] del 3D [3D History] sono disponibili all'indirizzo .
