5.12.15.4. Mapper les systèmes de classes : Exemple

[Remarque]Remarque

L'exemple simple suivant illustre la procédure de base pour le mappage des systèmes de classes.

Le système de classes eClass 5.1 est mappé sur le propre système de classes "myclassification3". Il est tout aussi possible de mapper deux systèmes de classes propres l'un sur l'autre ou de mapper eClass 5.1 sur eClass 8.0.

L'affectation suivante du mappage s'effectue à titre d'exemple sur le répertoire sous Catalogue de normes/DIN/écrous. L'affectation pourrait tout aussi bien se faire aux composants de votre propre catalogue de pièces. (Avec l' algorithme de Levenshtein, vous pouvez régler le mapping à l'aide de différents paramètres).

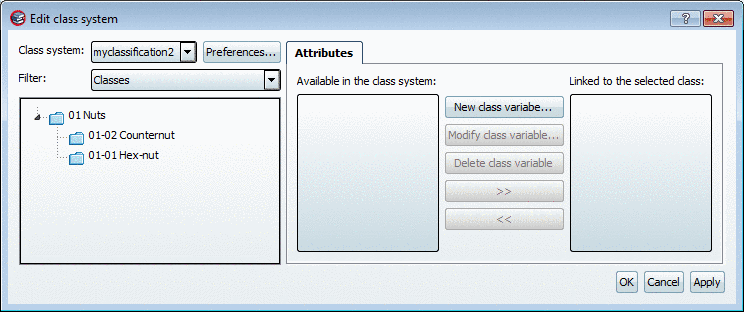

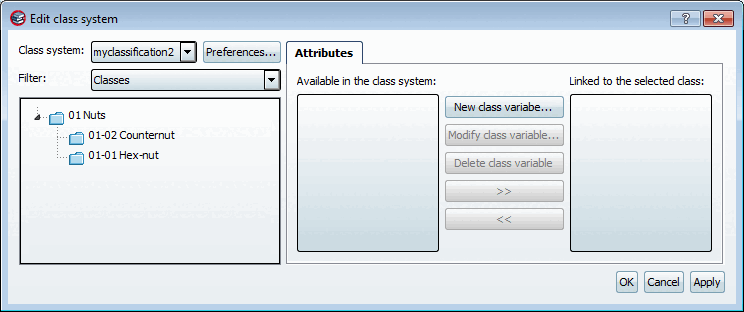

  1. PARTproject -> Menu Outils [Extras] -> Systèmes de classes : Editer. [Class systems: edit...].. :

    Créez votre propre système de classes. Voir Section 5.12.14, « Créer ou traiter son propre système de classification  ». Dans cet exemple, seule une classe avec deux sous-classes a été créée.

  2. Actualisez l'index !

    PARTadmin -> Catégorie Gestion des index [Index administration]

    1. Sous Catalogues -> Norme -> DIN -> Écrous : Commande de menu contextuel Actualiser [Update]

    2. Votre classification : commande de menu contextuel Inclure dans l'index [Add to index]

    3. Votre classification : générer un index pour la recherche plein texte [Create full-text search index]

    Vous trouverez des informations détaillées à ce sujet sous Section 1.3.3.6, «  Gestion des index  » in PARTsolutions Administration - Manuel .

  3. PARTproject -> Menu Outils [Extras] -> Modules additionnels [Additional modules] -> Mapper les systèmes de classes. [Map class systems...]..

    Développez le menu pour eClass5.1 et double-cliquez sur le système de classes à mapper (votre système de classes) ou cliquez sur Créer un mapping.... [Create mapping...] dans le menu contextuel.

    -> La boîte de dialogue Mapper les systèmes de classes [Map class systems] s'ouvre.

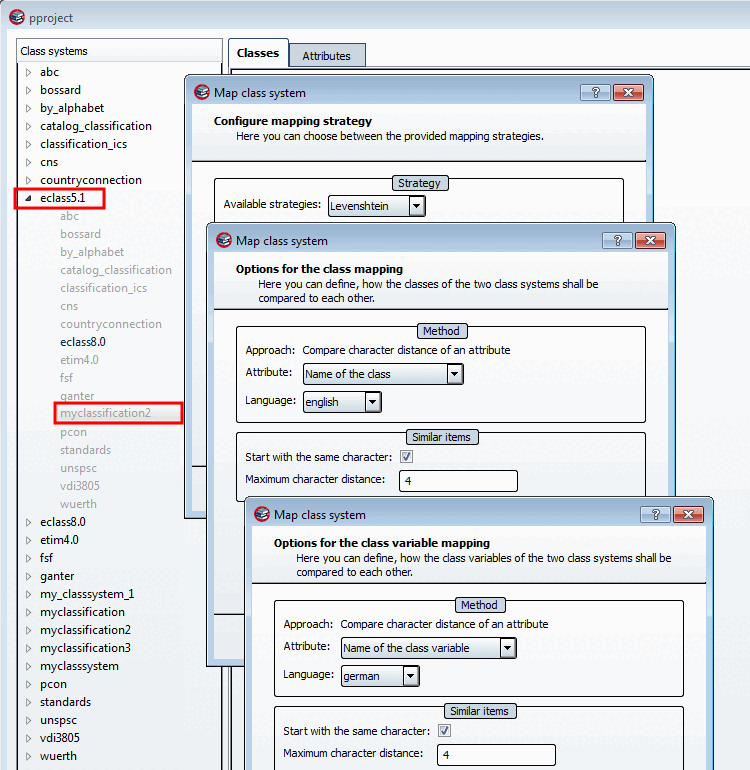

  4. Effectuez le mapping avec l' algorithme de Levenshtein et les paramètres Attribut [Attribute]: nom de la classe [Name of the class] et Attribut [Attribute]: nom de la caractéristique [Name of the class variable].

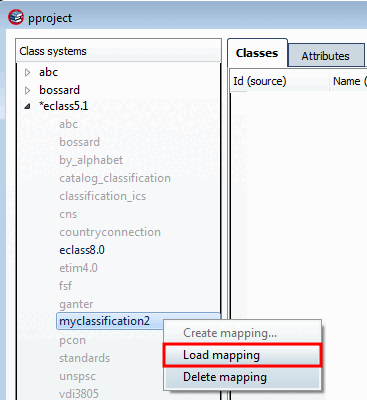

  5. Cliquez sur Charger le mappage [Load mapping] dans le menu contextuel de votre système de classes.

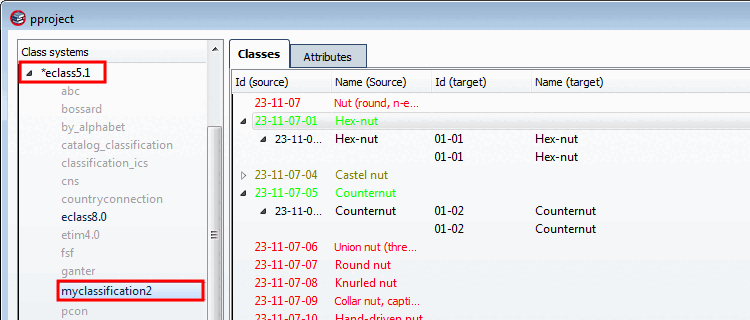

    Résultat

    Résultat

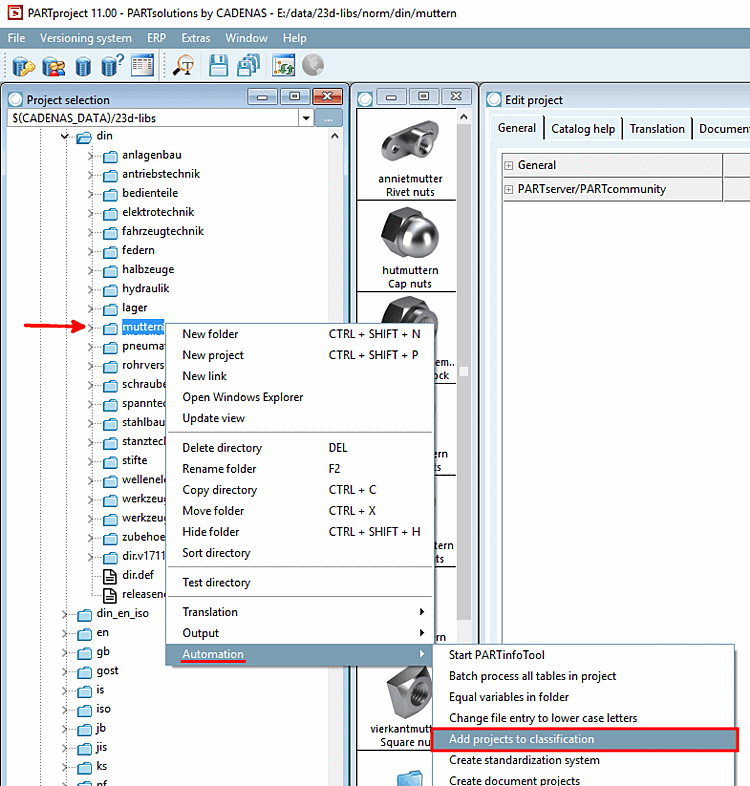

  6. Appelez le menu contextuel sur le répertoire à partir duquel vous souhaitez attribuer des projets à votre propre classification (mappée).

    Sous Automatisation [Automation], cliquez sur la commande Ajouter des projets à la classification [Add projects to classification].

    -> La boîte de dialogue Définir la classification [Set classification] s'ouvre.

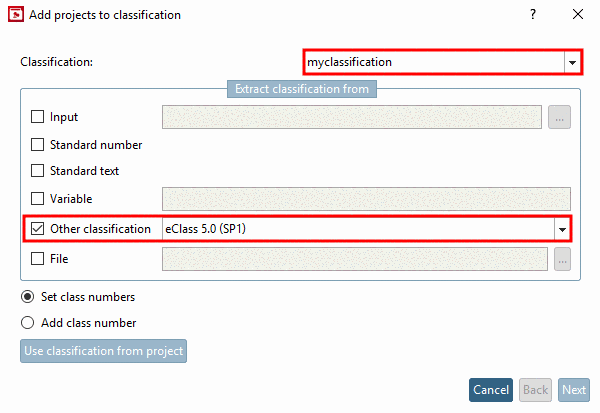

  7. Dans la zone de liste sous Classification, sélectionnez votre propre système de classification (ici dans l'illustration "myclassification").

    Activez la case à cocher sous Autre classification [Other classification] et sélectionnez dans la zone de liste la classe sur laquelle vous avez créé un mapping auparavant (ici dans l'illustration "eClass 5.0 SP1").

    Passez à la page de dialogue suivante en cliquant sur Suivant [Next] et activez l'option Reprendre les caractéristiques de la classe [Take attributes from class] et sélectionnez ici aussi la classe correspondante (ici dans l'illustration à nouveau "eClass 5.0 SP1").

    Autre classification [Other classification]

    Autre classification [Other classification]

    Autre classification [Other classification]

    Autre classification [Other classification]

    Cliquez sur Démarrer [Start].

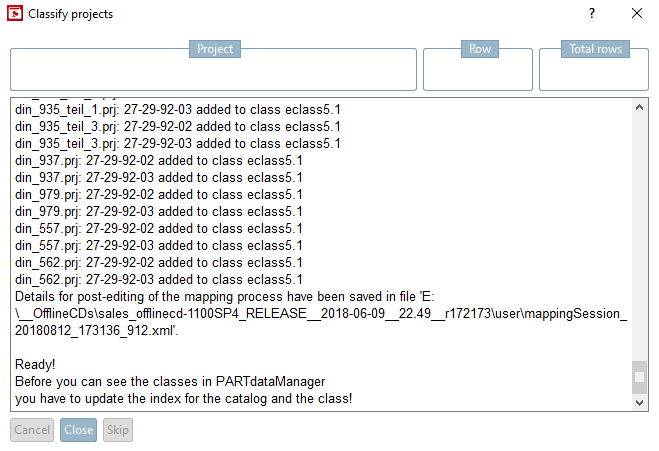

    -> Le processus est consigné dans la boîte de dialogue Classifier les projets [Classify projects].

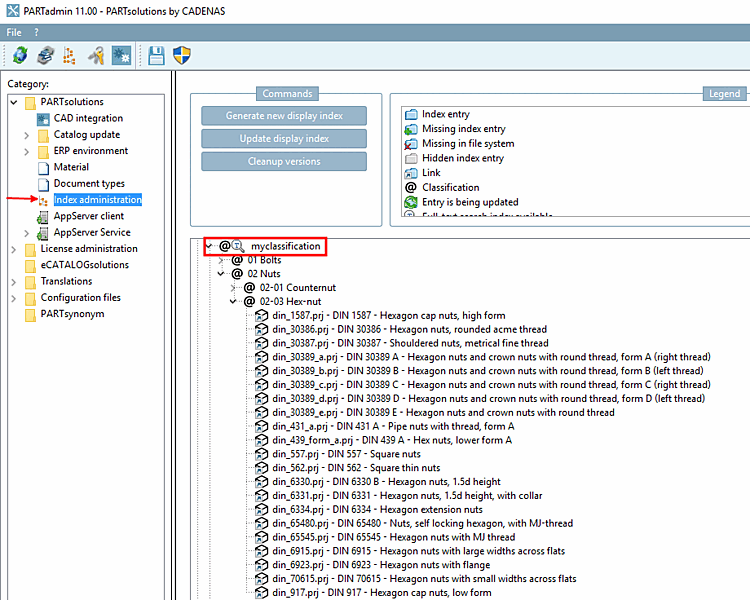

  8. Actualisez l'index !

    PARTadmin -> Catégorie Gestion des index [Index administration]

    1. Sous Catalogues -> Norme -> DIN -> Écrous : Commande de menu contextuel Index d'affichage [Display index] -> Actualiser [Update]

    2. Votre classification : commande du menu contextuel Index d'affichage [Display index] -> Actualiser [Update]

    3. Votre classification : commande de menu contextuel Générer un index pour la recherche plein texte [Create full-text search index]

    Résultat

    Résultat

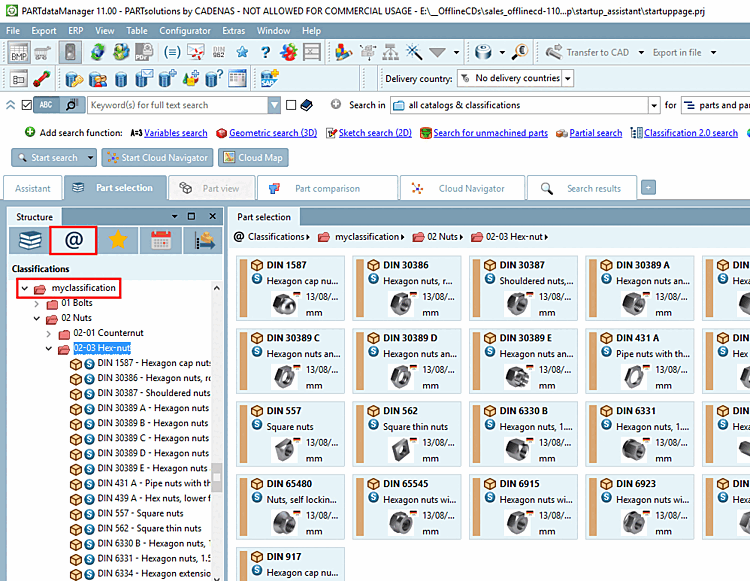

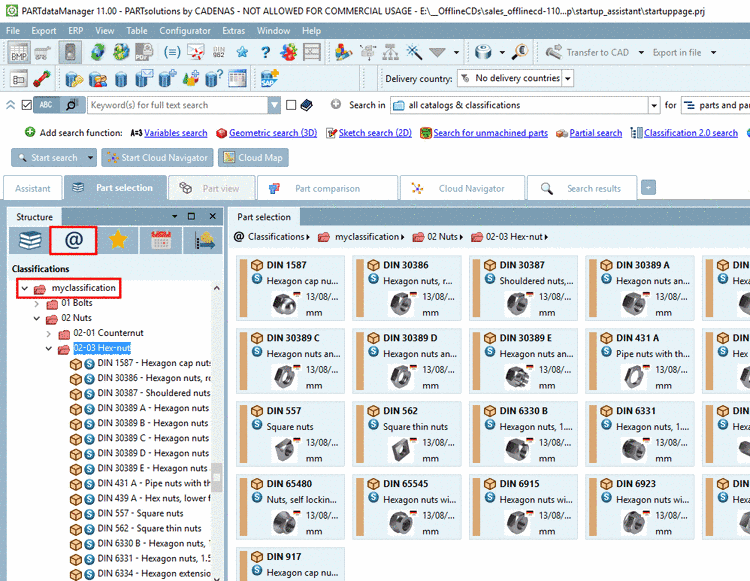

  9. Démarrez PARTdataManager, choisissez l'onglet Classes et sélectionnez votre classification. Les composants attribués automatiquement s'affichent.
