5.11.2.  Créer et importer/convertir des vues de cotes en externe

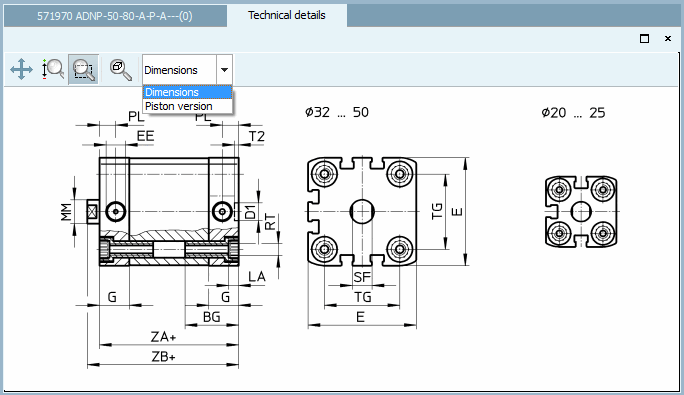

Les vues de cotation [Dimensioning views] affichées dans PARTdataManager, dans la zone de dialogue Données techniques [Technical details] (p.ex. vue latérale [Side view], vue de face [Front view], etc.) sont disponibles dans PARTproject sous forme de fichiers *.pra propres. En règle générale, les vues de cotes sont mises à disposition par le client sous forme de fichiers DWG ou DXF.

Dans PARTproject, vous disposez d'un importateur / convertisseur pour ces fichiers.

Au cours de l'importation, les calques sont mappés sur les crayons PRA. Les formes complexes comme le texte ou les flèches sont automatiquement divisées en lignes pour PRA.

[Remarque]Remarque

Les couches qui sont "cachées" dans le DWG/DXF sont également listées et désélectionnées.

La procédure est illustrée ci-dessous par un exemple simple :

  1. Ouvrez PARTproject et le projet souhaité.

  2. Sélectionnez l'onglet Projet 3D [3D project].

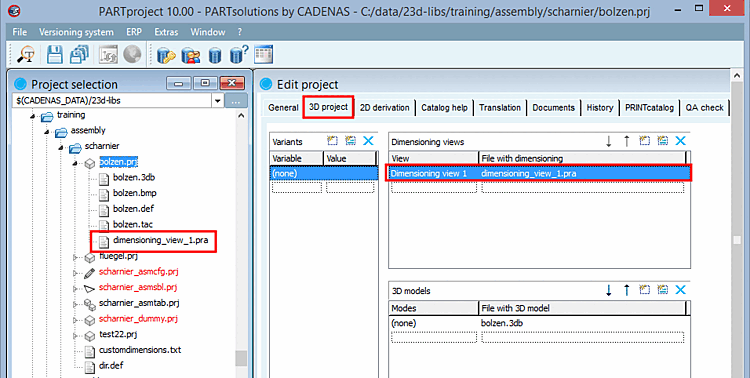

    Créez une nouvelle ligne sous Vues de cotation [Dimensioning views]. A gauche, le nom qui doit être affiché plus tard dans PARTdataManager et à droite, le nom de fichier souhaité pour PARTproject. Confirmez en cliquant sur la touche Return.

    -> Le nom du fichier s'affiche à gauche dans la sélection du projet.

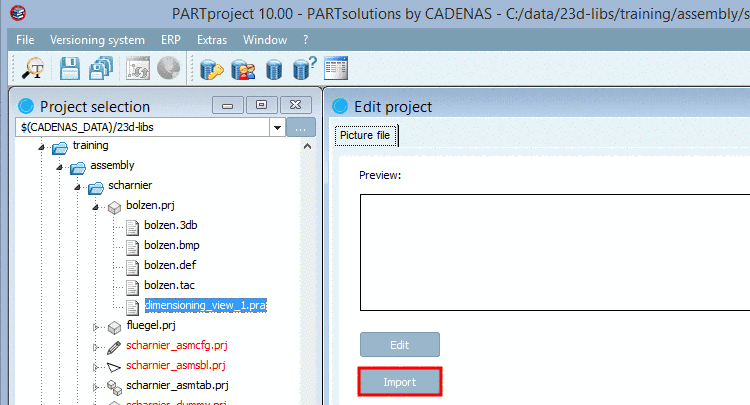

  3. Sélectionnez le fichier et cliquez sur Importer [Import].

    -> Une fenêtre d'exploration s'ouvre.

  4. Sélectionnez le fichier DWG/DXF souhaité et confirmez en cliquant sur Ouvrir.

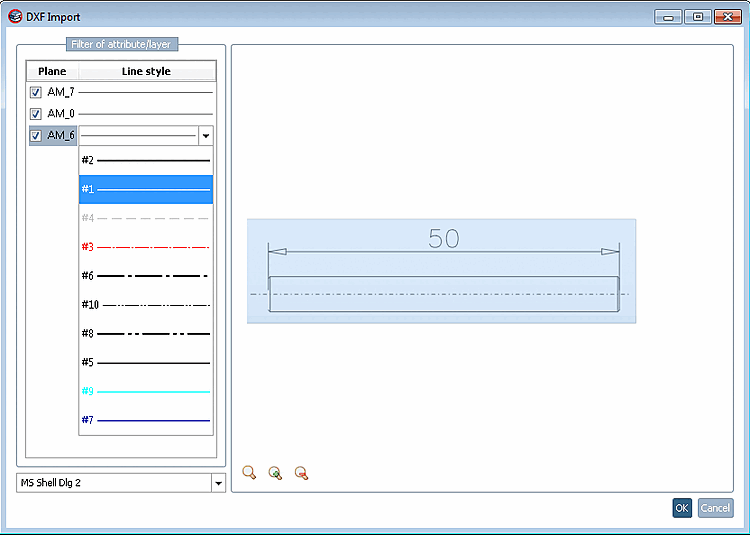

    -> La boîte de dialogue Importation DXF [DXF import] apparaît avec la vue DWG/DXF sélectionnée.

    Sous Calque [Plane], vous pouvez activer ou désactiver les calques (AutoCAD Layer) en cochant la case correspondante. À droite, sous Style de ligne [Line style], vous pouvez ouvrir une zone de liste en cliquant sur une ligne et attribuer le crayon PRA souhaité.

    En outre, en cliquant sur le bouton correspondant, les fonctions suivantes sont à votre disposition :

    Effectuez un zoomtout [Zoom all], effectuez un zoom [Enlarge] avant et arrière [Reduce] .

    Facultatif: le cas échéant, tracez à nouveau le rectangle bleu comme vous le souhaitez. La section marquée par le rectangle bleu est reprise dans le fichier PRA. Vous pouvez ainsi supprimer le cadre de l'image du fichier DXF.

    Confirmez en cliquant sur OK.

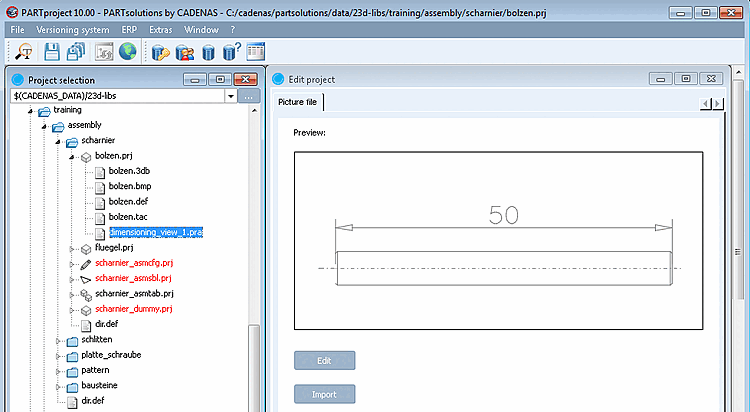

    -> Vous voyez un aperçu de la vue des cotes.

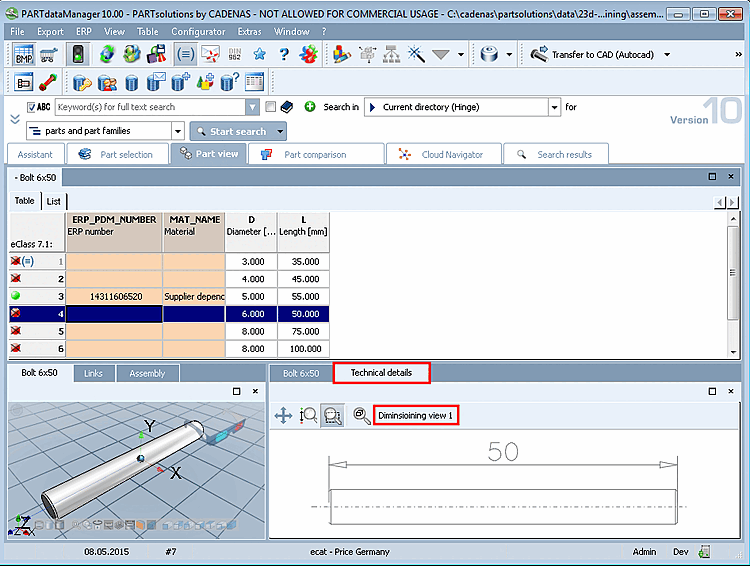

  5. La vue des cotes peut être sélectionnée et affichée ultérieurement dans le PARTdataManager dans la zone de dialogue Données techniques [Technical details].
