Aprire PARTproject e poi il progetto desiderato.

Selezionare la pagina della scheda Progetto 3D [3D project].

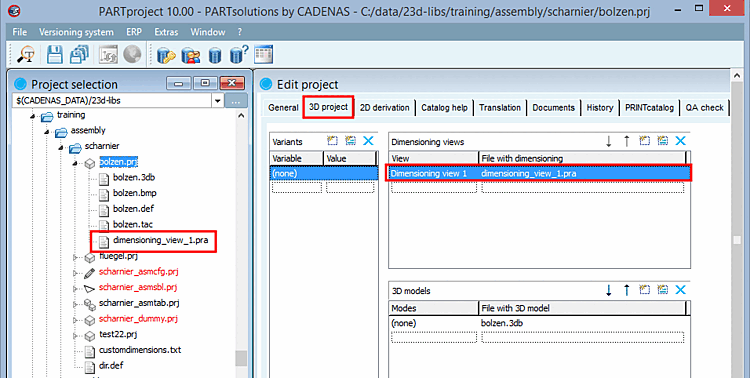

Figura 5.738.

Creare una nuova riga in Viste di quotatura [Dimensioning views]. Inserire a sinistra il nome da visualizzare successivamente in PARTdataManager e a destra il nome del file desiderato per PARTproject. Confermare facendo clic sul pulsante Indietro.

-> Il nome del file viene visualizzato a sinistra nella selezione del progetto.

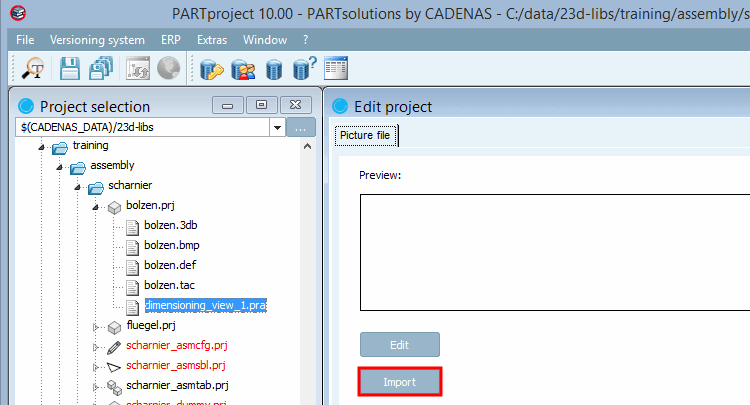

Selezionare il file e fare clic su Importa [Import].

Figura 5.739.

-> Si apre una finestra di Explorer.

Selezionare il file DWG/DXF desiderato e confermare facendo clic su Apri.

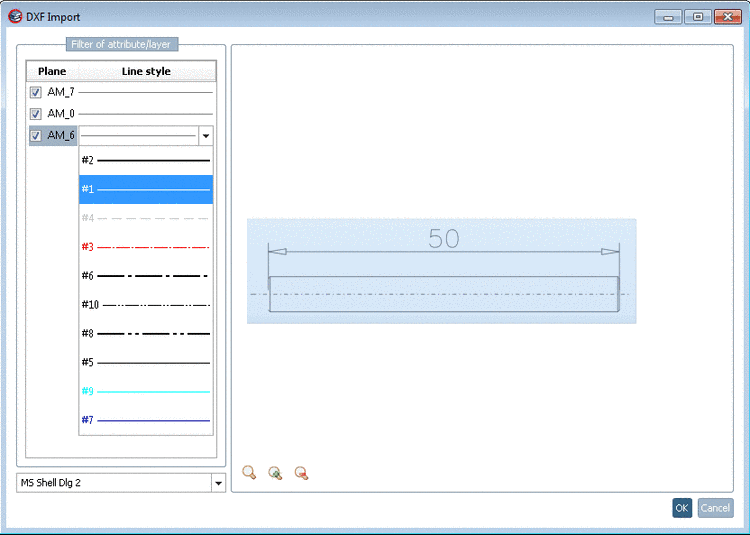

-> Viene visualizzata la finestra di dialogo di importazione DXF [DXF import] con la vista DWG/DXF selezionata.

Figura 5.740.

Sotto Layer [Plane], è possibile attivare e disattivare i layer (livelli di AutoCAD) utilizzando la casella di controllo. A destra, sotto Stile linea [Line style], è possibile fare clic su una linea per aprire una casella di riepilogo e assegnare la penna PRA desiderata.

È inoltre possibile accedere alle seguenti funzioni facendo clic sul pulsante corrispondente:

Scattatutto [Zoom all], ingrandisci [Enlarge] e rimpicciolisci [Reduce] .

Facoltativo: se necessario, ridisegnare il rettangolo blu come richiesto. La sezione contrassegnata dal rettangolo blu viene trasferita al file PRA. È possibile utilizzare questa sezione per rimuovere la cornice dell'immagine dal file DXF.

Confermare con OK.

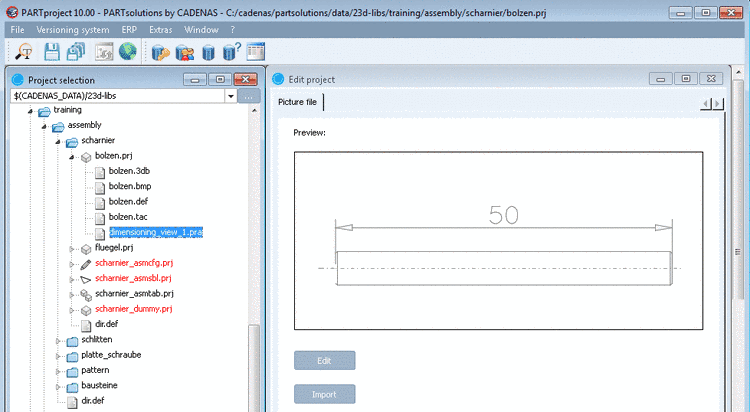

-> Viene visualizzata un'anteprima della vista di quotatura.

Figura 5.741.

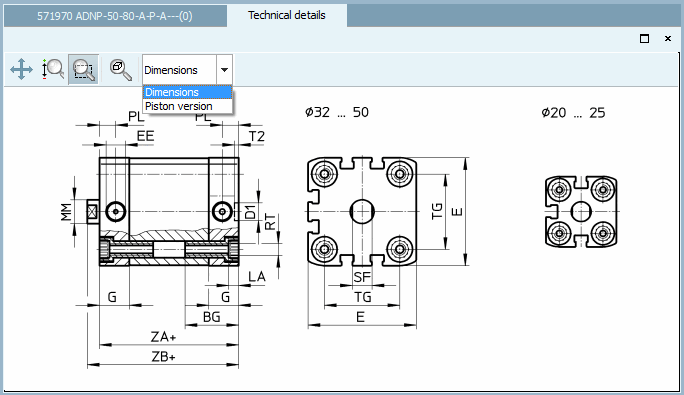

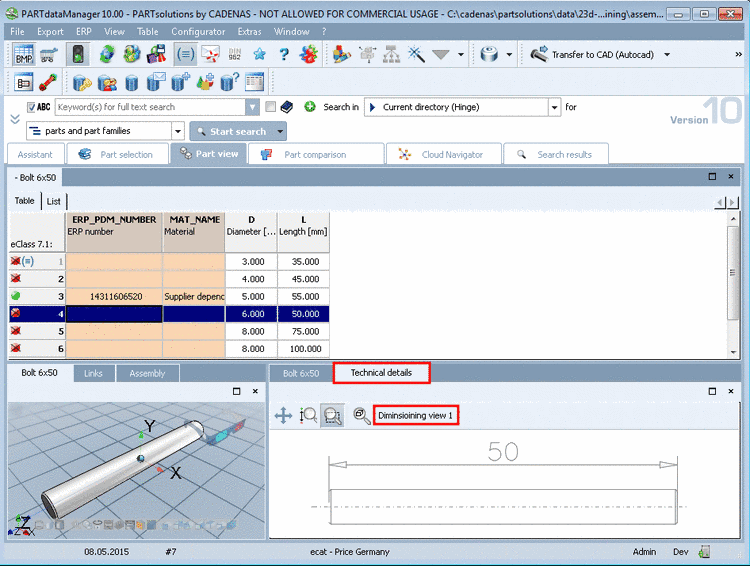

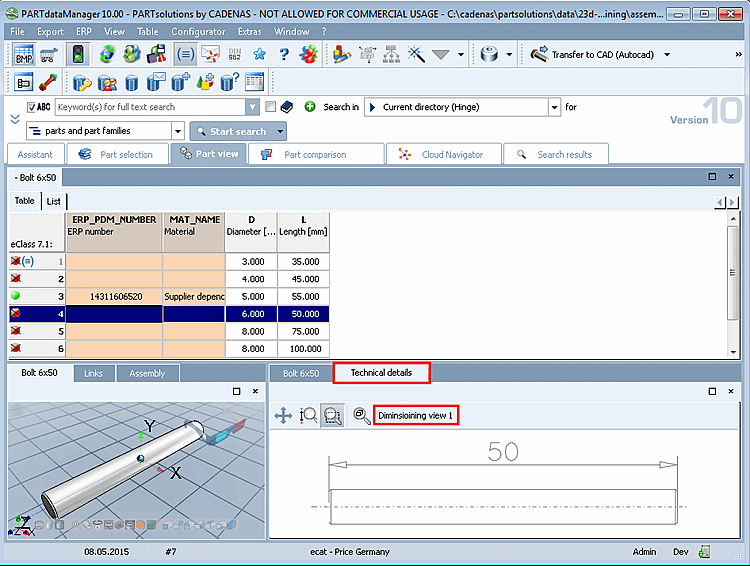

La vista di quotatura può essere selezionata e visualizzata successivamente nel PARTdataManager nell'area di dialogo Dati tecnici [Technical details].

Figura 5.742.
