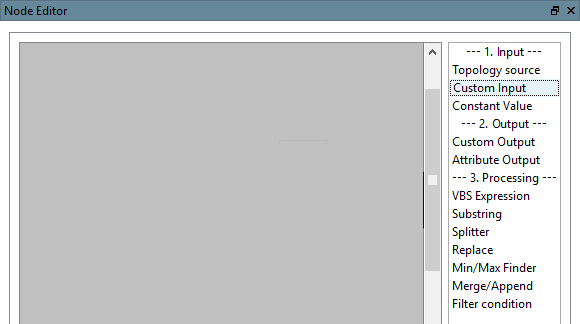

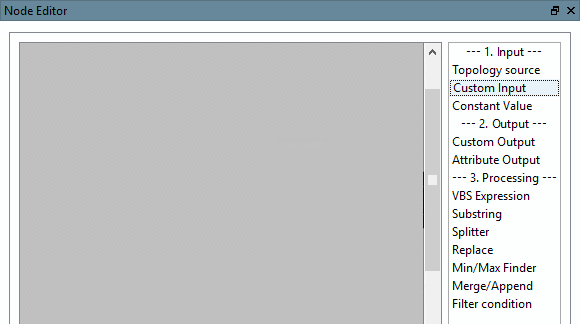

Topologie source [Topology source]: Dans la boîte de dialogue correspondante, vous pouvez accéder directement à certaines propriétés topologiques.

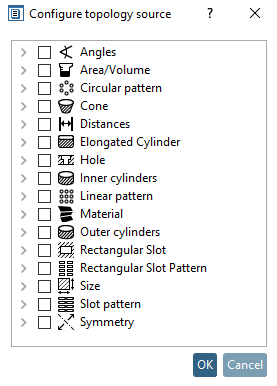

Configurer la topologie de la source [Topology source]

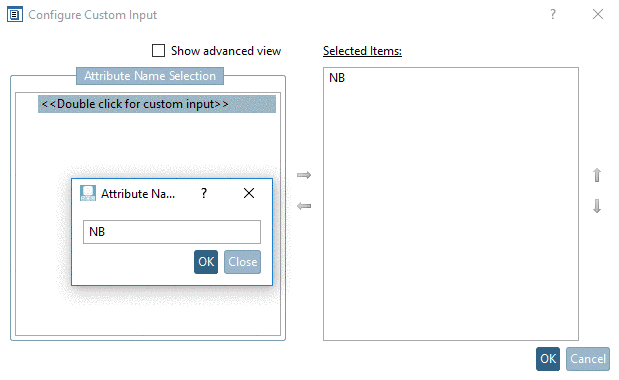

Entrée personnalisée:

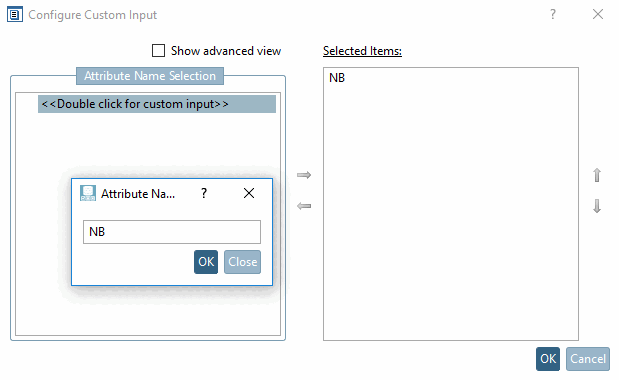

Effectuez un double clic sur l'entrée sous Sélection du nom d'attribut [Attribute Name Selection] et saisissez le nom d'attribut souhaité dans le champ de saisie. Si vous confirmez avec OK, celui-ci sera automatiquement saisi sous Éléments sélectionnés.

L'option Afficher la vue avancée [Show advanced view] est réservée aux experts.

Valeur constante [Constant Value]:

Configurer une "valeur constante [Constant Value]".

Vous trouverez un petit exemple d'utilisation sous Condition de filtrage [Filter condition].

Sortie personnalisée:

La boîte de dialogue correspond à celle de la rubrique Saisie personnalisée.

Attribut Sortie [Attribute Output]:

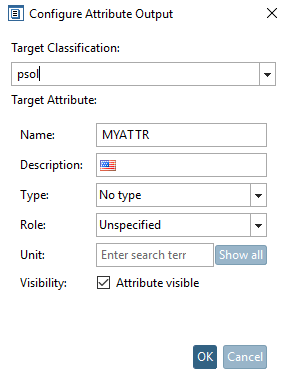

Configurer la "sortie d'attribut [Attribute Output]".

Définissez la classification cible [Target Classification] et le nom. Les autres paramètres sont facultatifs.

VBS Expression:

Il est possible d'utiliser n'importe quelle expression complexe.

Exemple simple avec l'option Traiter les valeurs individuelles [Process single values]: (si l'entrée est des valeurs "doubles" (par exemple pour "Value.Number", pas "Value.Text"), cette option peut être utilisée).

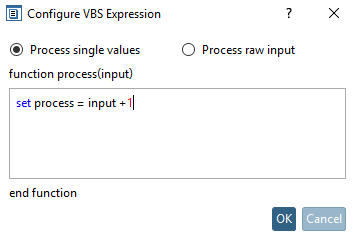

Configurer "VBS Expression [VBS Expression]".

Traiter directement les données d'entrée [Process raw input]: Ici, l'entrée serait un conteneur (comme une liste par exemple). (Dans ce cas, un simple "+1" ne fonctionnerait pas).

Sous-anneau [Substring]:

Dans la zone de liste, vous trouverez les options suivantes :

Exemple: le réglage suivant permet de filtrer un nom de fichier à partir d'une indication de chemin.

Configurer la "sous-chaîne [Substring]".

Se séparer [Splitter]:

Configurer "Diviser [Splitter]"

Diviser [Splitter] une chaîne en éléments individuels à l'aide d'un séparateur.

Si l'on souhaite traiter tous les éléments d'une liste dans un nœud, il faut activer l'option Éditer tous les éléments sous forme de liste [Output all items as list], sinon on peut faire passer un élément spécifique de la liste en fonction du réglage du port :

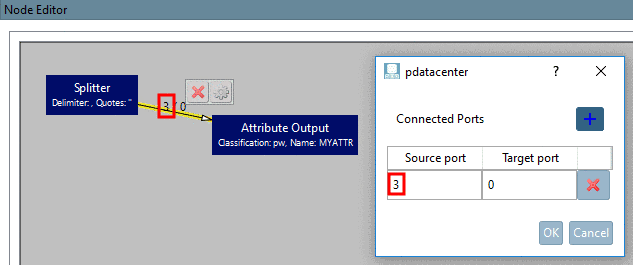

Supposons que l'on dispose de la chaîne "A,B,C,D,E" et que l'on souhaite transmettre "D", il faudrait désactiver l'option Éditer tous les éléments sous forme de liste [Output all items as list], définir le séparateur "," et définir le port source dans le bord continu sur 3 (index de la valeur ; 0 = A, 1 = B, ...). (Les guillemets sont ici des aides si le séparateur est également présent dans la valeur (par ex. "'A,A','B,B'").

Remplacer [Replace]:

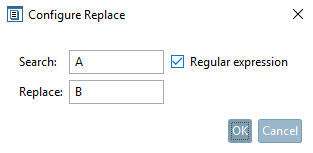

Configurer "Remplacer [Replace]".

Min/Max Finder:

"Configurer le "Min/Max Finder

Exemple : Si la valeur topologique "cylindre intérieur" est lue, elle contient éventuellement plusieurs valeurs. La valeur la plus grande ou la plus petite peut alors être utilisée.

Fusionner/joindre [Merge/Append]:

Configurer "Fusionner/joindre [Merge/Append]".

Vous trouverez un petit exemple d'utilisation sous Condition de filtrage [Filter condition].

Condition de filtrage [Filter condition]:

Règle générale : Input[0] = valeur pour vérifier la condition, Input[1] = valeur qui est transmise si la condition est remplie

Configurer la "condition de filtrage [Filter condition]".

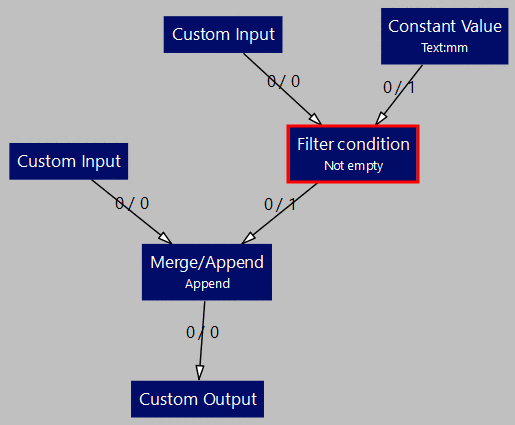

Exemple avec la condition de filtre "Non vide [Not empty]

Si la condition de filtrage est remplie (c'est-à-dire que la valeur sous Entrée personnalisée ) n'est pas vide, la valeur constante "mm" doit être transmise. Celle-ci est alors ajoutée à la valeur numérique de Entrée personnalisée à l'aide du nœud Fusionner/Attacher [Merge/Append].

Condition de filtrage Exemple
