Le premier clic permet de déterminer le point central [Center point]. Pour ce faire, cliquez sur un point de référence [Reference point] ou sur un point de formule [Formula point] librement choisi.

Remarque Le centre d [Center point] 'un polygone ne représente pas une capture.

Remarque Si vous souhaitez que le point central s'enclenche sur la grille, vous devez activer l'option S'enclencher sur la grille [Snap to grid] dans les paramètres rapides. Enclencher sur la grille [Snap to grid]

En cliquant une deuxième fois, vous déterminez d'abord l'angle ainsi que le lieu d'un des coins. Ces deux indications peuvent être modifiées pour les points de formule dans la boîte de dialogue Editer élément [Edit element].

Un coin du polygone se trouve à la position du pointeur de la souris, ce qui détermine l' angle de départ [Start angle] (que vous pourrez modifier plus tard dans la boîte de dialogue Editer élément [Edit element] ). Si le point se trouve sur l'horizontale, l' angle de départ [Start angle] est de 0°.

Modifiez les données Type, Rayon/longueur d'arête [Radius/edge length], Angle et Quantité [Amount] ainsi que pour les points de formule Center point X et Center point Y comme vous le souhaitez.

Le polygone a été créé avec des points de formule.

→ L'angle et le rayon sont définis comme des valeurs.

→ Le menu déroulant Type permet de définir si la taille du polygone est définie par le rayon intérieur, le rayon extérieur ou la longueur de l'arête.

→ Le champ Rayon/Longueur d'arête [Radius/edge length] définit le rayon ou la longueur d'arête, selon le type sélectionné.

→ Le champ Nombre [Amount] définit le nombre d'arêtes. 3 au minimum sont nécessaires, sinon aucun polygone ne peut être créé.

Polygone créé avec des points de formule

Le polygone a été créé avec un point de référence comme indication de rayon / angle

→ L'angle et le rayon sont définis par un point, ils ne peuvent pas être définis par une valeur.

→ Si le point référencé change, les modifications se répercutent également sur le polygone.

→ Le type [Type] est alors limité au rayon intérieur et au rayon extérieur. La longueur d'arête n'est pas possible pour les références.

→ Si le centre est un point de référence et la donnée rayon / angle un point de formule, il est possible de sélectionner le rayon intérieur, le rayon extérieur et la longueur d'arête pour le type [Type].

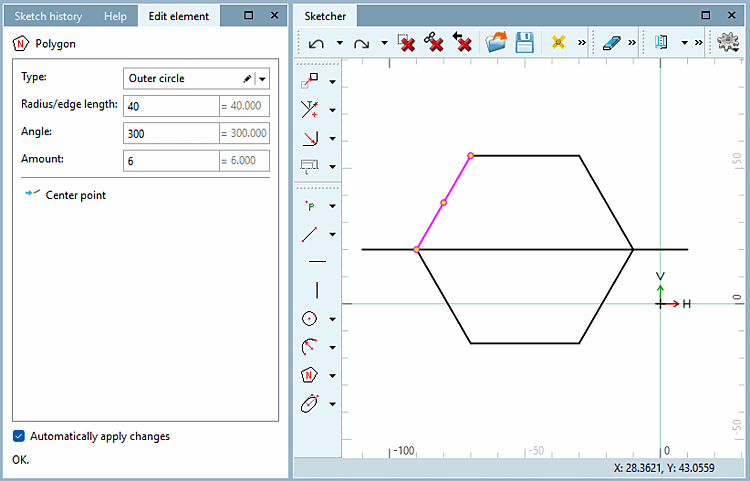

Polygone dont le point de référence est le centre de la ligne
