Mit dem ersten Klick bestimmen Sie den Mittelpunkt [Center point]. Klicken Sie dazu einen Referenzpunkt [Reference point] oder einen frei gewählten Formelpunkt [Formula point] an.

Hinweis Der Mittelpunkt [Center point] eines Polygons stellt keinen Fang dar.

Hinweis Wenn Sie möchten, dass der Mittelpunkt am Raster einrastet, müssen Sie in den Schnelleinstellungen Am Raster einrasten [Snap to grid] aktivieren. Am Raster einrasten [Snap to grid]

Mit dem zweiten Klick bestimmen Sie zunächst den Winkel sowie den Ort einer der Ecken. Beide Angaben können bei Formelpunkten im Dialogfenster Element editieren [Edit element] geändert werden.

An der Position des Mauszeigers wird eine Ecke des Polygons liegen und damit der Startwinkel [Start angle] bestimmt (den Sie später im Dialog Element editieren [Edit element] ändern können). Liegt der Punkt auf der Waagrechten, ist der Startwinkel [Start angle] 0°.

Ändern Sie die Angaben Typ [Type], Radius/Kantenlänge [Radius/edge length], Winkel [Angle] und Menge [Amount] sowie bei Formelpunkten Center point X und Center point Y wie gewünscht.

Das Polygon wurde mit Formelpunkten erstellt.

→ Winkel und Radius werden als Werte definiert.

→ Über das Dropdown-Menü Typ [Type] kann festgelegt werden, ob die Größe des Polygons durch den Innenradius, den Außenradius oder die Kantenlänge definiert wird.

→ Das Feld Radius/Kantenlänge [Radius/edge length] definiert den Radius oder die Kantenlänge, je nach ausgewähltem Typ.

→ Das Feld Anzahl [Amount] definiert die Anzahl der Kanten. Mindestens 3 sind erforderlich, andernfalls kann kein Polygon erstellt werden.

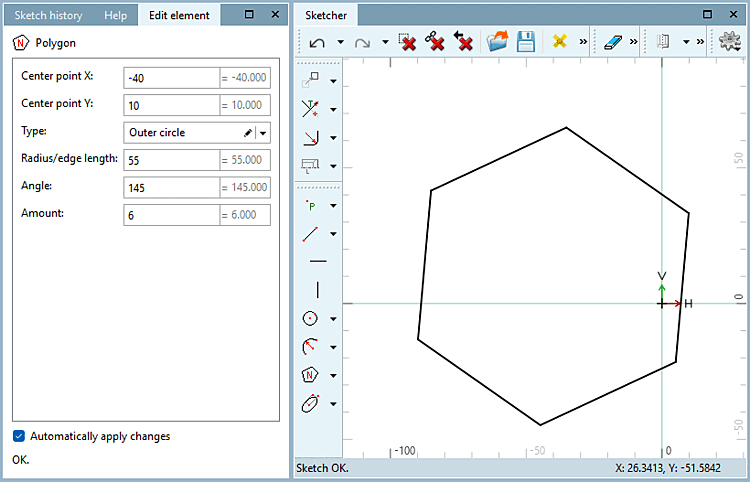

Polygon mit Formelpunkten erstellt

Das Polygon wurde mit einem Referenzpunkten als Radius / Winkel Angabe erstellt

→ Winkel und Radius werden durch einen Punkt definiert, sie können nicht über einen Wert festgelegt werden.

→ Wenn sich der referenzierte Punkt ändert, wirken sich die Änderungen auch auf das Polygon aus.

→ Der Typ [Type] ist dabei auf Innenradius und Außenradius beschränkt. Kantenlänge ist bei Referenzen nicht möglich.

→ Ist der Mittelpunkt ein Referenzpunkt und die Radius / Winkel Angabe ein Formelpunkt, kann bei Typ [Type] Innenradius, Außenradius und Kantenlänge ausgewählt werden.

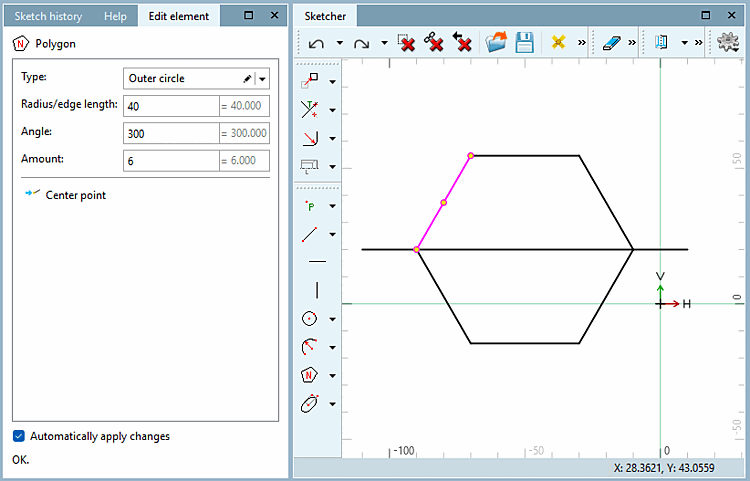

Polygon mit dem Referenzpunkt Mittelpunkt der Linie
