Con il primo clic si determina il punto centrale [Center point] facendo clic su un punto di riferimento [Reference point] o su un punto di formula [Formula point] liberamente selezionato.

Nota Il punto centrale di [Center point] un poligono non rappresenta uno snap.

Nota Se si desidera che il punto centrale si agganci alla griglia, è necessario attivare l'opzione Aggancia alla griglia [Snap to grid] nelle impostazioni rapide. Figura 7.726.  Aggancio alla griglia [Snap to grid]

Con il secondo clic, si determina prima l'angolo e la posizione di uno degli angoli. Entrambe le specifiche possono essere modificate per i punti della formula nella finestra di dialogo Modifica elemento [Edit element].

Un angolo del poligono si troverà nella posizione del puntatore del mouse e determinerà quindi l' angolo iniziale [Start angle] (che potrà essere modificato in seguito nella finestra di dialogo Modifica elemento [Edit element] ). Se il punto è orizzontale, l' angolo iniziale [Start angle] è 0°.

Modificare il tipo [Type], la lunghezza del raggio/spigolo [Radius/edge length], l' angolo [Angle] e la quantità [Amount], nonché il punto centrale X e il punto centrale Y per i punti formula come richiesto.

Il poligono è stato creato con punti formula.

→ L'angolo e il raggio sono definiti come valori.

→ Il menu a discesa Tipo [Type] consente di specificare se la dimensione del poligono è definita dal raggio interno, dal raggio esterno o dalla lunghezza del bordo.

→ Il campo Raggio/Lunghezza bordo [Radius/edge length] definisce il raggio o la lunghezza del bordo, a seconda del tipo selezionato.

→ Il campo Numero [Amount] definisce il numero di spigoli. Ne sono richiesti almeno 3, altrimenti non è possibile creare un poligono.

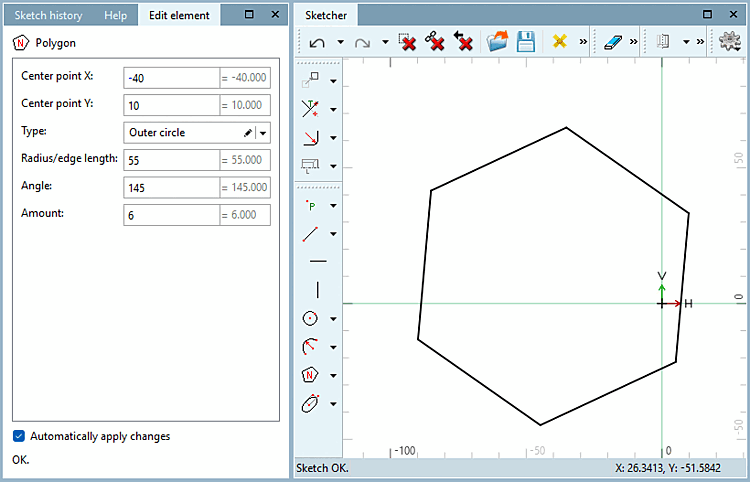

Figura 7.727. Poligono creato con punti formula

Il poligono è stato creato con un punto di riferimento come specifica di raggio/angolo.

→ L'angolo e il raggio sono definiti da un punto, non possono essere definiti da un valore.

→ Se il punto di riferimento cambia, le modifiche riguardano anche il poligono.

→ Il tipo [Type] è limitato al raggio interno e al raggio esterno. La lunghezza del bordo non è possibile per i riferimenti.

→ Se il punto centrale è un punto di riferimento e la specifica del raggio/angolo è un punto formula, è possibile selezionare il raggio interno, il raggio esterno e la lunghezza del bordo per il tipo [Type].

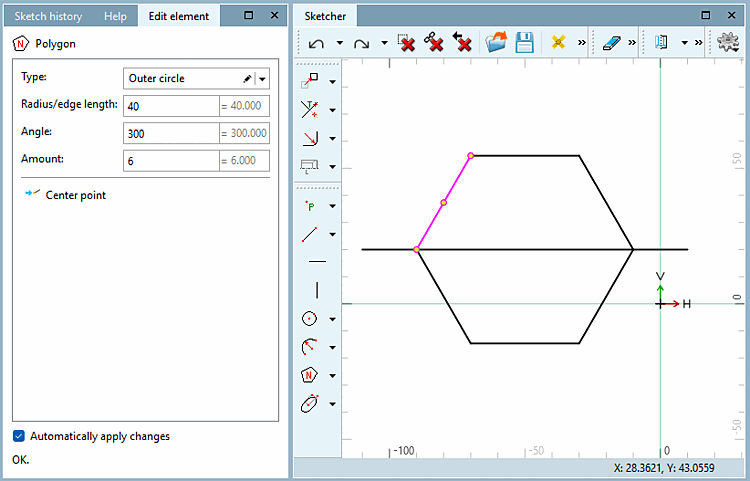

Figura 7.728. Poligono con il centro del punto di riferimento della linea
