Selezionare il punto centrale [Choose center point] e il raggio [Choose radius]:

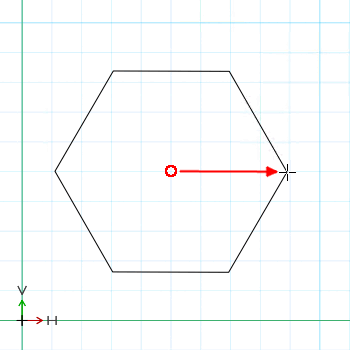

Fare clic sul punto centrale desiderato (non visibile!) e trascinare l'angolo N con il cursore.

Nota Il centro di [Center point] un angolo N non rappresenta una presa successiva!

Un angolo del poligono si troverà nella posizione del cursore e determinerà quindi l' angolo iniziale [Start angle] (che potrà essere modificato in seguito nella finestra di dialogo Modifica elemento [Edit element] ). Se il punto è orizzontale, l' angolo iniziale [Start angle] è 0°.

Nota Se si desidera che il punto centrale si agganci alla griglia, è necessario attivare l'opzione Aggancia alla griglia [Snap to grid] nelle impostazioni rapide. Figura 7.723.  Aggancio alla griglia [Snap to grid]

Nota Se si desidera che l'ampiezza tra i piatti si adegui a incrementi specifici, è necessario attivare i parametri scalari [Scalar parameters] nelle impostazioni. Figura 7.724.  "Parametri scalari [Scalar parameters]" attivati

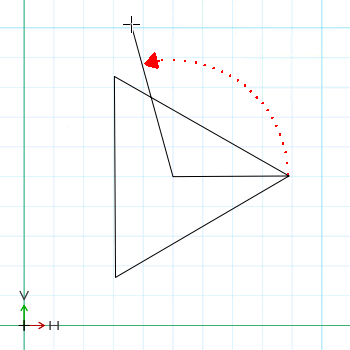

Spostando il puntatore del mouse in un cerchio intorno al punto centrale, si modifica il numero di angoli.

Più piccolo è l'angolo tra le linee ausiliarie, maggiore è il numero di angoli.

Fissare il numero di angoli con un clic del mouse.

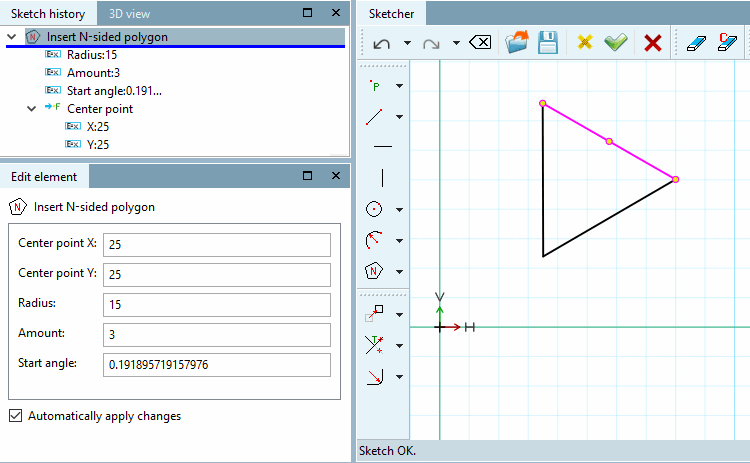

-> I singoli valori dell'angolo N vengono visualizzati nella finestra di aggancio Modifica elemento [Edit element] e possono essere modificati se necessario.

Figura 7.725.
