7.9.3.6.3.  Inserire l'esagono

esagono Inserimento [Insert hexagon]

Creare un esagono utilizzando il punto centrale [Center point] e la larghezza dei piani [Width across flats].

  1. Fare clic sul punto centrale.

    [Nota]Nota

    Se si desidera che il punto centrale si agganci alla griglia, è necessario attivare l'opzione Aggancia alla griglia [Snap to grid] nelle impostazioni rapide.

    Aggancio alla griglia [Snap to grid]

    Figura 7.719.  Aggancio alla griglia [Snap to grid]

    [Nota]Nota

    Il centro di [Center point] un esagono non rappresenta una cattura successiva!

  2. Trascinare l'esagono sulla larghezza della chiave desiderata e fissarlo con un clic del mouse. Se necessario, è possibile effettuare una regolazione approssimativa della rotazione.

    Figura 7.720.

    [Nota]Nota

    Se si desidera che l'ampiezza tra i piatti si adegui a incrementi specifici, è necessario attivare i parametri scalari [Scalar parameters] nelle impostazioni.

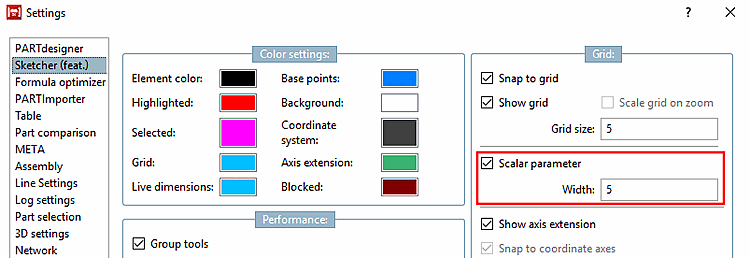

    "Parametri scalari [Scalar parameters]" attivati

    Figura 7.721.  "Parametri scalari [Scalar parameters]" attivati

    → I parametri corrispondenti sono visualizzati nella finestra Modifica [Edit element] aggancio elemento [Edit element].

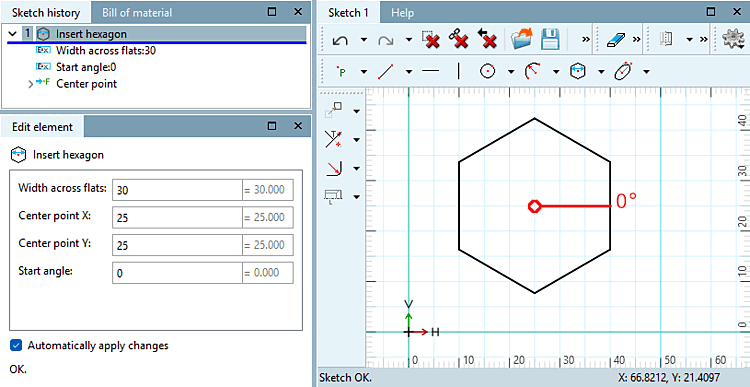

  3. Regolare i parametri come richiesto:

    • Larghezza tra i piani [Width across flats] (diametro interno dell'esagono)

    • Punto centrale [Center point] X

    • Punto centrale [Center point] Y

    • Angolo di partenza [Start angle]

    Figura 7.722.
