10.1. Créer un modèle de A à Z

Si Si vous suivez ce petit exemple, vous avez déjà un premier comment vous pouvez créer un modèle avec peu d’effort, qui peut ensuite être par exemple dans le PARTdataManager via la fonction de fiche technique PDF 3D est disponible.

Ce chapitre explique le processus dans son ensemble. Vous trouverez ensuite tous les détails dans les chapitres suivants.

[Remarque]Remarque

Vous trouverez ici tous les réglages de base importants.

  1. Insérer au niveau du catalogue principal annuaire « _templates ».

    [Remarque]Remarque

    Tous les modèles (fichiers de modèles) sont soit automatiquement enregistrés ici, soit doivent être enregistrés manuellement ici.

    La fonctionnalité complète du modèle résulte de l’interaction des 3 fichiers modèles <name>.template, <name>.ptdef et <name>.pmt.

  2. Démarrer PARTtemplateDesigner:

    Démarrez le PARTtemplateDesigner sous $CADENAS/bin/x86/64 en double-cliquant au fichier ptemplatedesigner.exe.

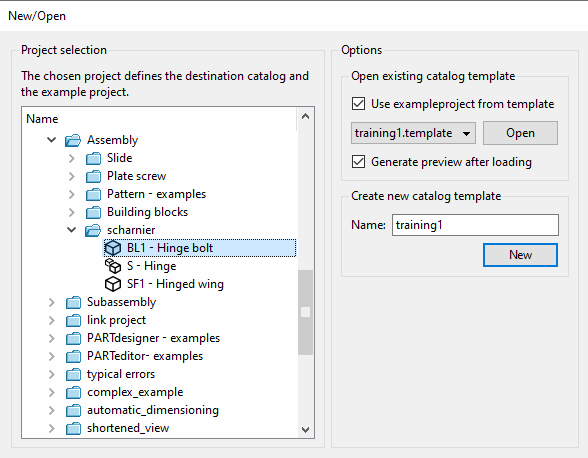

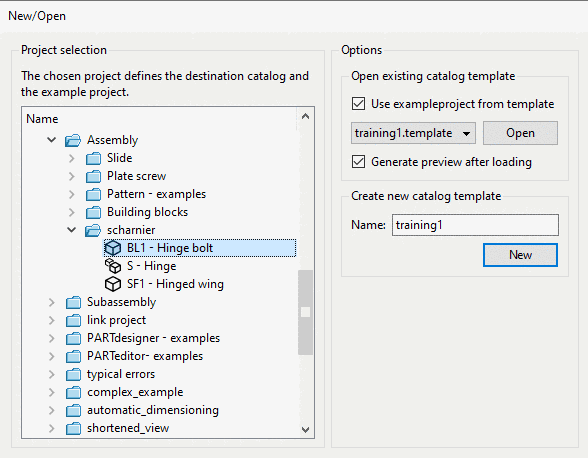

    -> La boîte de dialogue Nouveau/Ouvrir [New/Open] s'ouvre.

    Vous pouvez également ouvrir la boîte de dialogue Nouveau/Ouvrir [New/Open] à tout moment via le menu Fichier [File] -> Nouveau [New].

    [Remarque]Remarque

    Vous pouvez fermer la boîte de dialogue à l'aide de la touche ESC.

    • Déterminez dans l'arborescence du répertoire le projet de test/projet d'exemple.

      En choisissant un projet, le catalogue d'objectifs et le projet exemple sont déterminés. [The chosen project defines the destination catalog and the example project.]

      [Astuce]Astuce

      Choisir un petit projet (réduire les temps de calcul).

      Le projet test est utilisé pour les représentations lors de la création du modèle. Vous pouvez le modifier à tout moment.

    • Créer un nouveau modèle de catalogue [Create new catalog template] -> champ de saisie Nom [Name]

      Attribuez un nom unique et cliquez sur Nouveau [New].

      [Remarque]Remarque

      Nous recommandons d'utiliser des minuscules. Les caractères spéciaux autorisés sous Windows peuvent également être utilisés ici.

  3. Créez les éléments [Elements] souhaités.

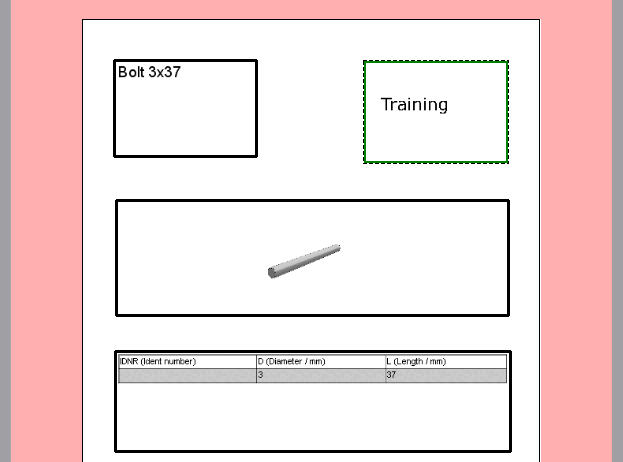

    Si vous ne souhaitez obtenir ici qu'un aperçu du processus complet, créez par exemple rapidement comme ébauche uniquement les éléments suivants : texte [Text] (avec "$NB."), image [Image] (logo de l'entreprise), vue 3D [3D view] et tableau [Table].

    Vous trouverez des explications détaillées sur tous les éléments sur Section 10.4, «  "Éléments" Barre d'outils  ».

  4. Cliquez sur le bouton Enregistrer comme modèle de catalogue [Save as catalog template].

    Cela crée le modèle dans le annuaire « _templates ». Une fois avec <name>.template et une fois avec « <name>.ptdef ». [111]

  5. Un fichier de configuration media.cfg avec le contenu suivant dans le répertoire « _templates » doit automatiquement doit avoir été créé.

    [TMPLATETYPES]
DIR=Verzeichnis
PRJ=Projekt
BOM=Stückliste
PDF=Datenblatt-PDF

    Sobald der Eintrag "PDF=Datenblatt-PDF" vorhanden ist, wird in PARTproject im Abschnitt Modèles [Templates] der Eintrag Fiche technique-PDF angezeigt.

  6. Création du modèle de fiche de données PDF dans PARTproject:

    1. Pour cela, ouvrez le module PARTproject dans PARTtemplateDesigner via Paramètres [Settings] Menu -> Paramètres [Template configuration] du modèle [Template configuration] -> Ouvrir dans PARTproject [Open in PARTproject].

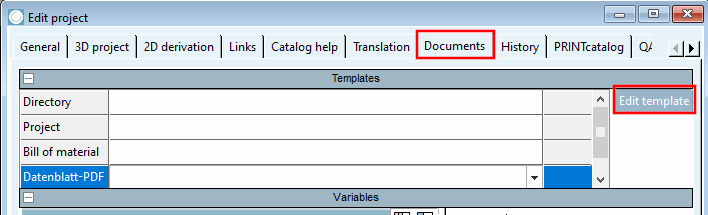

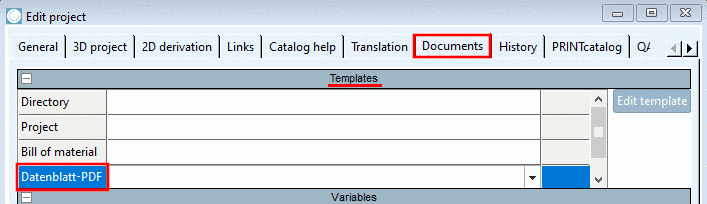

    2. Sélectionnez l'onglet Documents.

    3. Cliquez sur le bouton Modifier les modèles [Edit template].

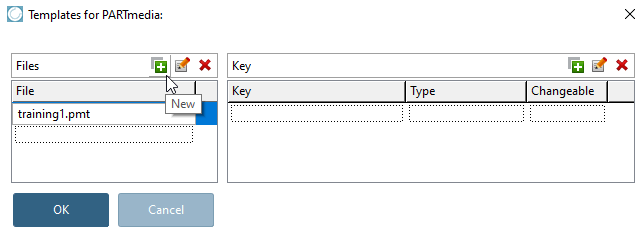

      -> La fenêtre de dialogue Modèles pour PARTmedia [Templates for PARTmedia] s'ouvre.

    4. Cliquez sur l’icône Nouveau [New] et entrez le Nom du modèle[112] avec l’extension de fichier .pmt. Fermez le Boîte de dialogue.

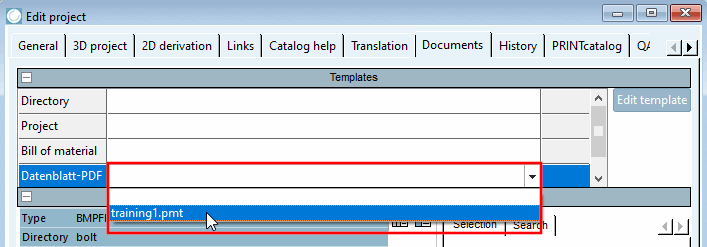

    5. Dans la ligne Fiche de données-PDF, ouvrez la zone de liste et sélectionnez l'entrée que vous venez de définir.

      -> Sélection dans la liste dans le répertoire « _templates », le fichier <name>.pmt (ici dans le Exemple « training1.pmt »).

  7. Tester dans le PARTdataManager:

    1. Sélectionne le projet de test [Test project] dans l'arborescence (ici dans l'exemple "B1 - axe de charnière").

      [Remarque]Remarque

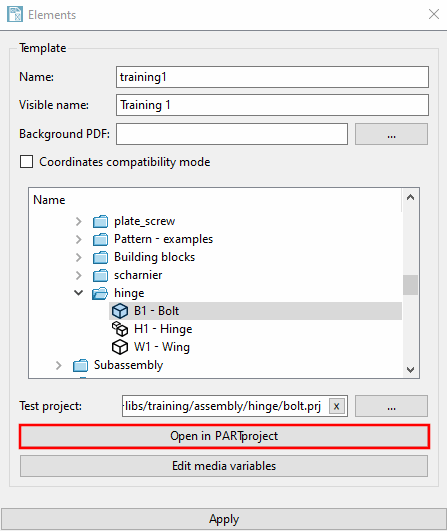

      Le projet de test est celui que vous avez défini dans PARTtemplateDesigner sous Paramètres [Settings] Menu -> Paramètres du modèle [Template configuration] -> Projet de test [Test project].

      Paramètres du modèle [Template configuration]

      Paramètres du modèle [Template configuration]

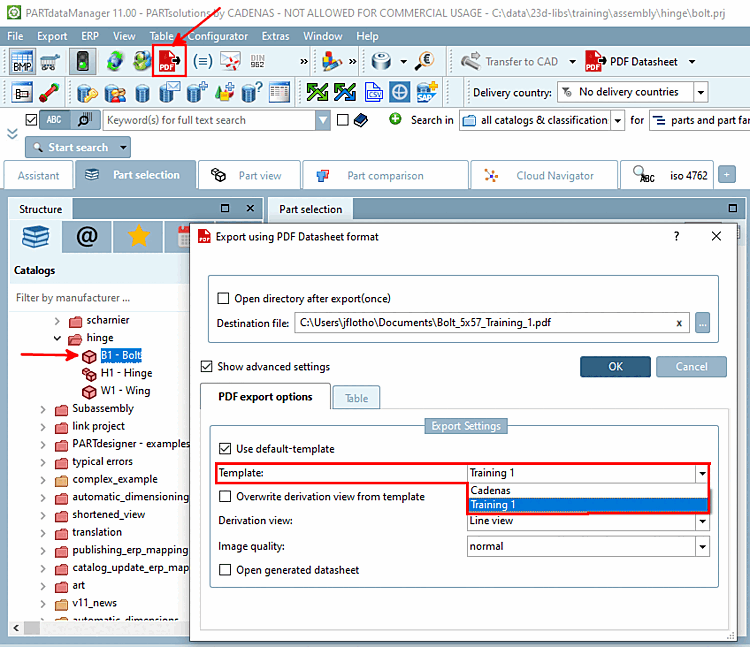

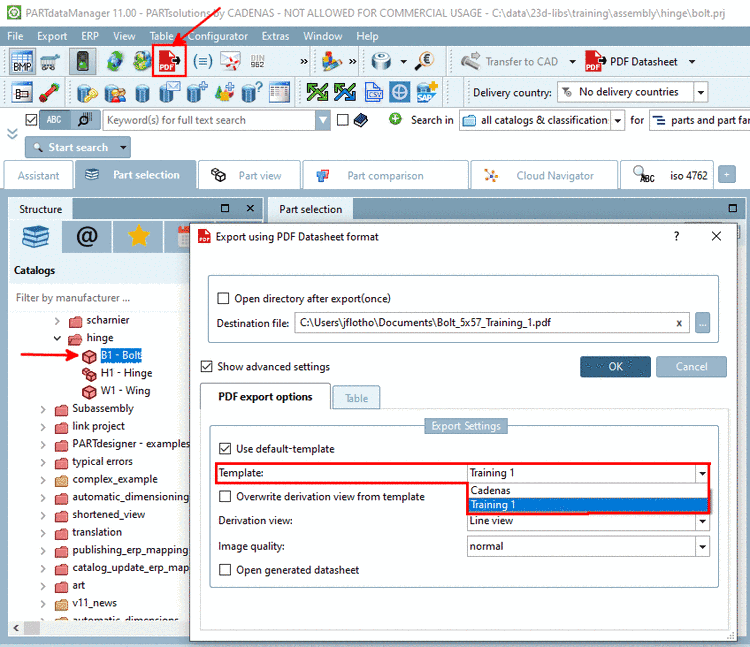

    2. Dans PARTdataManager, utilisez l’icône PDF Fiche technique la boîte de dialogue Exporter dans le Format de la fiche technique PDF.

    3. Activez Afficher les paramètres avancés [Show advanced settings].

    4. Sélectionnez le modèle créé dans la zone de liste sous le point Modèle.

      [Remarque]Remarque

      Le nom d'affichage est celui que vous avez défini dans PARTtemplateDesigner sous Paramètres [Preferences] Menu -> Paramètres du modèle [Template configuration] -> Nom d'affichage [Visible name].

      Si aucun nom d'affichage [Visible name] n'a été défini, l'entrée sous Nom [Name] est utilisée pour l'affichage.

      (Si le modèle nouvellement créé ne s'affiche pas, il est parfois nécessaire de redémarrer l'ordinateur ou, alternativement, de supprimer les fichiers *.media sous %temp%).

    5. Test : choisissez un autre projet.

      -> Le modèle souhaité n'est pas affiché, car il n'est pour l'instant attribué qu'au projet de test [Test project].

  8. Pour rendre le modèle disponible pour l'ensemble du catalogue, procédez comme suit :

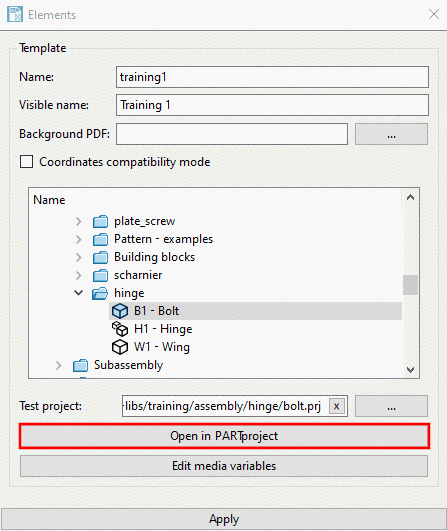

    1. Dans PARTtemplateDesigner, cliquez sur le bouton Ouvrir dans PARTproject [Open in PARTproject] dans la boîte de dialogue des paramètres du modèle.

    2. Dans PARTproject, sélectionnez l'onglet Documents.

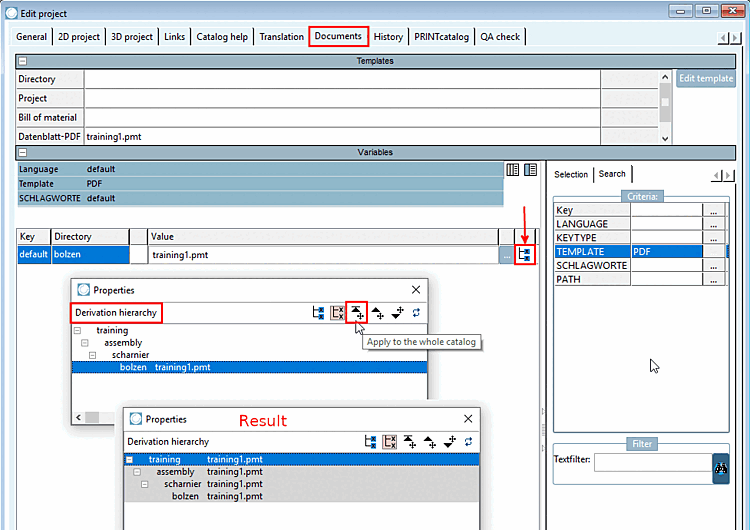

    3. Cherchez TEMPLATE -> PDF

      -> La clé avec la valeur "training1.ptm" s'affiche.

    4. À la fin de la ligne, cliquez sur l’icône pour la hiérarchie dérivée .

      -> La boîte de dialogue correspondante s'ouvre.

    5. Sélectionnez le projet de test "bolzen" et transmettez le modèle à l'élément racine du catalogue en utilisant Appliquer au répertoire supérieur [Apply to the whole catalog].

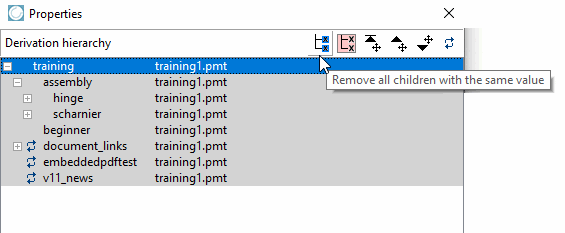

    6. Sélectionnez l’élément racine du catalogue Dans l’arborescence de l’index, ouvrez à nouveau la hiérarchie de dérivation puis cliquez sur Toutes les valeurs des enfants ayant la même valeur Retirer [Remove all children with the same value]. Cela permet de s’assurer que les enfants hériter de la valeur de l’élément racine du catalogue et ne propres valeurs.

      -> L'élément racine du catalogue est maintenant rose et tous les enfants sont gris, ce qui signifie que le modèle est disponible et utilisé par tous les projets enfants.

      Vous trouverez des détails à ce sujet dans la zone de dialogue "Hiérarchie de dérivation".

    7. Testez dans le PARTdataManager si le modèle est maintenant disponible pour tous les projets.



[111] Le fichier <name>.ptdef peut comporter deux Les blocs contiennent :

  • [TemplateV9.04]

  • [Template]

Pour les catalogues qui sont actuellement utilisés pour la première fois Si vous utilisez une fiche technique, la deuxième information n’est pas valide.

La deuxième spécification peut être utilisée en option sont utilisés pour les présentoirs de catalogues qui ont à la fois une fiche technique selon l’ancien standard, ainsi qu’une selon la nouvelle norme.

[112] Exactement le nom que vous voulez dans le paramètres du modèle sous « Nom ».
