Différents modes concernant la création automatique de contraintes :
Non - Aucune contrainte automatique n'est créée dans l'esquisse.
Chained - Les contraintes automatiques dans l'esquisse sont créées en mode Chained (enchaînées).
Stacked - Les contraintes automatiques dans l'esquisse sont créées en mode Stacked (empilé).
FIXTOGETHER - Crée une contrainte [[FixTogether]] entre les éléments 2D de l'esquisse et les directions des axes 2D. Les contraintes par défaut de CATIA sont également conservées.
FIXTOGETHER_DELCST (par défaut) - Crée uniquement une contrainte [[FixTogether]] entre les éléments 2D de l' esquisse et les directions des axes 2D. Les contraintes par défaut de CATIA sont supprimées.
FIXTOAXIS_CHAINED - Crée des contraintes de distance entre le premier point de l'esquisse et les directions H et V des axes 2D, et ce À LA FIN, une fois que la contrainte automatique « Chained » a été appliquée à tous les autres éléments d’esquisse sans axes. Si l’ esquisse ne contient aucun point 2D, la contrainte automatique « Chained » est appliquée à tous les autres éléments d’esquisse (sans axes) ; le point d’origine des axes ainsi que les directions H et V servent alors d’éléments de référence. sont alors le point d'origine des axes ainsi que les directions H et V.
FIXTOAXIS_STACKED - Tous les éléments 2D de l' esquisse (à l'exception des axes) se voient attribuer automatiquement des contraintes en mode STACKED, avec le point d'origine des axes de l'esquisse comme référence. Si l'esquisse ne contient aucun point 2D, tous les éléments de l'esquisse (à l'exception des axes) se voient attribuer automatiquement des contraintes en mode STACKED, avec comme référence le point d'origine des axes de l'esquisse ainsi que les directions H et V.
FORCE parcourt les valeurs indiquées les unes après les autres : Si des problèmes surviennent lors de la mise à jour de l'esquisse, le programme passe à la valeur suivante.
Ordre des essais : « STACKED ; CHAINED ; FIXTOAXIS_CHAINED ; FIXTOAXIS_STACKED ; FIXTOGETHER_DELCST »
CREATE_AUTO_CST_SKETCH = CHAINED;STACKED; - Plusieurs options, séparées par « ; », sont possibles. Dès qu'un paramètre est valide, il est utilisé et la recherche s'arrête là.
CREATE_AUTO_CST_SKETCH = FIXTOAXIS_CHAINED;CHAINED;STACKED ;...
Remarque : la clé peut également être utilisée en fonction du catalogue.
[CreationOptions] CREATE_AUTO_CST_SKETCH(isCatalog(catalog_name))=FIXTOGETHER

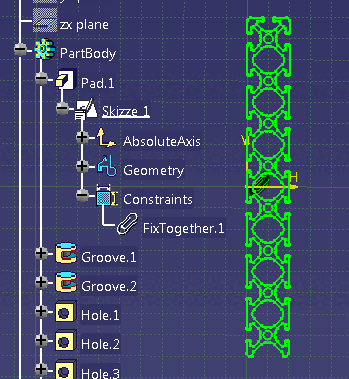

Dans cet exemple d'illustration, "CREATE_AUTO_CST_SKETCH = FIXTOGETHER_DELCST" est utilisé.
Dans certains cas, les paramètres "CHAINED" ou "STACKED" ne fonctionnent pas dans un laps de temps acceptable. Essayez alors la valeur par défaut.
