Diverse modalità per la creazione automatica di vincoli:
Chained - Le condizioni di vincolo automatiche nello schizzo vengono create in modalità Chained (concatenata).
Stacked - Le condizioni di vincolo automatiche nello schizzo vengono create in modalità Stacked (impilate).
FIXTOGETHER - Crea un vincolo [[FixTogether]] tra gli elementi 2D dello schizzo e le direzioni degli assi 2D. Vengono mantenuti anche i vincoli standard di CATIA .
FIXTOGETHER_DELCST (impostazione predefinita) - Crea solo un vincolo [[FixTogether]] tra gli elementi 2D dello schizzo e le direzioni degli assi 2D. I vincoli predefiniti di CATIA vengono eliminati.
FIXTOAXIS_CHAINED - Crea vincoli di distanza tra il primo punto dello schizzo e le direzioni H e V degli assi 2D, e precisamente AL TERMINE, dopo che il vincolo automatico "Chained" sia stata applicata a tutti gli altri elementi dello schizzo esclusi gli assi. Se lo schizzo non contiene alcun punto 2D, il vincolo automatico "Chained" viene applicato a tutti gli altri elementi dello schizzo (esclusi gli assi); come elementi di riferimento fanno da riferimento il punto di origine degli assi e le direzioni H e V.
FIXTOAXIS_STACKED - A tutti gli elementi 2D dello schizzo (esclusi gli assi) vengono applicati automaticamente vincoli in modalità STACKED con il punto di origine degli assi dello schizzo come riferimento. Se lo schizzo non contiene alcun punto 2D, tutti gli elementi dello schizzo (esclusi gli assi) ricevono vincoli automatici in modalità STACKED con il punto di origine degli assi dello schizzo e le direzioni H e V come riferimento.
FORCE esamina i valori specificati in ordine: Se si verificano problemi durante l'aggiornamento dello schizzo, viene provato il valore successivo.
Ordine delle prove: "STACKED;CHAINED;FIXTOAXIS_CHAINED;FIXTOAXIS_STACKED;FIXTOGETHER_DELCST"
CREATE_AUTO_CST_SKETCH = CHAINED;STACKED; - Sono possibili più opzioni, separate da ";". Non appena un'impostazione viene accettata, viene applicata e la ricerca viene interrotta.
CREATE_AUTO_CST_SKETCH = FIXTOAXIS_CHAINED;CHAINED;STACKED;...
Nota: la chiave può essere utilizzata anche a seconda del catalogo.
[CreationOptions] CREATE_AUTO_CST_SKETCH(isCatalog(catalog_name))=FIXTOGETHER

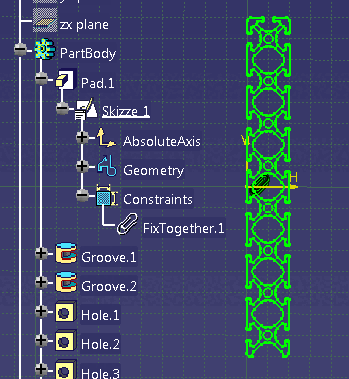

In questo esempio viene utilizzato "CREATE_AUTO_CST_SKETCH = FIXTOGETHER_DELCST".
In alcuni casi, le impostazioni "CHAINED" o "STACKED" non funzionano in tempi accettabili. In questo caso, provare il valore predefinito.
