Verschiedene Modi bezüglich der automatischen Erstellung von Zwangsbedingungen:
No - In der Skizze werden keine automatischen Zwangsbedingungen erstellt.
Chained - Automatische Zwangsbedingungen in der Skizze werden im Modus Chained (verkettet) erstellt.
Stacked - Automatische Zwangsbedingungen in der Skizze werden im Modus Stacked (gestapelt) erstellt.
FIXTOGETHER - Erstellt eine [[FixTogether]]-Zwangsbedingung zwischen den 2D-Elementen der Skizze und den Richtungen der 2D-Achsen. Die Standard-Zwangsbedingungen von CATIA bleiben ebenfalls erhalten.
FIXTOGETHER_DELCST (Default) - Erstellt nur eine [[FixTogether]]-Zwangsbedingung zwischen den 2D-Elementen der Skizze und den Richtungen der 2D-Achsen. Die Standard-Zwangsbedingungen von CATIA werden gelöscht.
FIXTOAXIS_CHAINED - Erstellt Abstands-Zwangsbedingungen zwischen dem ersten Punkt der Skizze und der H- und der V-Richtung der 2D-Achsen, und zwar AM ENDE, nachdem die automatische Zwangsbedingung Chained auf alle übrigen Skizzenelemente ohne Achsen angewendet wurde. Enthält die Skizze keinen 2D-Punkt, wird die automatische Zwangsbedingung Chained auf alle übrigen Skizzenelemente (ohne Achsen) angewendet; als Referenzelemente dienen dann der Ursprungspunkt der Achsen sowie die H- und die V-Richtung.
FIXTOAXIS_STACKED - Alle 2D-Elemente der Skizze (ohne Achsen) erhalten automatische Zwangsbedingungen im Modus STACKED mit dem Ursprungspunkt der Skizzenachsen als Referenz. Enthält die Skizze keinen 2D-Punkt, erhalten alle Elemente der Skizze (ohne Achsen) automatische Zwangsbedingungen im Modus STACKED mit dem Ursprungspunkt der Skizzenachsen sowie der H- und der V-Richtung als Referenz.
FORCE geht die angegebenen Werte der Reihe nach durch: Treten beim Aktualisieren der Skizze Probleme auf, wird der nächste Wert versucht.
Reihenfolge der Versuche: "STACKED;CHAINED;FIXTOAXIS_CHAINED;FIXTOAXIS_STACKED;FIXTOGETHER_DELCST"
CREATE_AUTO_CST_SKETCH = CHAINED;STACKED; - Mehrere Optionen, getrennt durch ";", sind möglich. Sobald eine Einstellung erfolgreich ist, wird sie verwendet und die weitere Suche abgebrochen.
CREATE_AUTO_CST_SKETCH = FIXTOAXIS_CHAINED;CHAINED;STACKED;...
Hinweis: Der Schlüssel kann auch Katalog-abhängig verwendet werden.
[CreationOptions] CREATE_AUTO_CST_SKETCH(isCatalog(catalog_name))=FIXTOGETHER

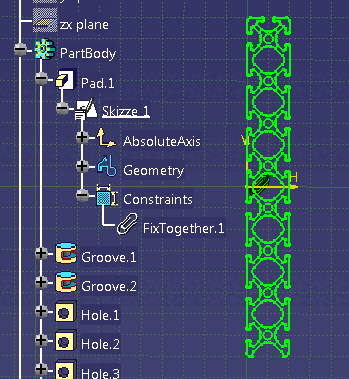

In dieser beispielhaften Abbildung ist "CREATE_AUTO_CST_SKETCH = FIXTOGETHER_DELCST" verwendet.
In manchen Fällen funktionieren die Einstellungen "CHAINED" oder "STACKED" nicht innerhalb eines akzeptablen Zeitrahmens. Versuchen Sie dann den Default-Wert.
