Le champ Equivalences de nom de connexion est utilisé pour indiquer quels points de connexion ont le même potentiel électrique (le cas échéant), c'est-à-dire les points de connexion qui ont une connexion électrique physique (conductrice) avec le point de connexion actuellement classé.

Dans la classification CNS, cela est représenté sous la classe CNS_CP|4|3 (Electrical Connection) au moyen des caractéristiques Identifier et Nom de la connexion Equivalences.

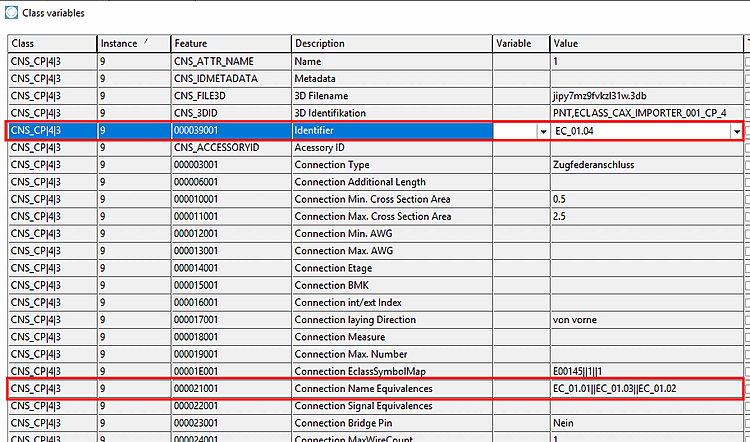

Identifiant et nom de connexion Équivalences

exemple:

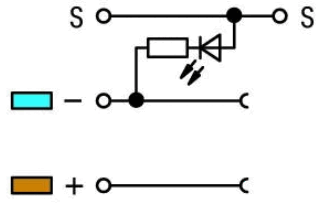

Dans le diagramme électrique ci-dessus, vous pouvez voir quels points de connexion ont le même potentiel :

C'est pourquoi nous écrivons pour S1:

Connection Name Equivalences     |  S2

Pour S2:

Connection Name Equivalences     |  S1

Dans le cas où il y aurait plusieurs points d'attache avec le même potentiel, par exemple S1, S2, S3, S4, cela donnerait ceci :

Pour S1:

Connection Name Equivalences     |  S2||S3||S4

Pour S2:

Connection Name Equivalences     |  S1||S3||S4

Pour S3:

Connection Name Equivalences     |  S1||S2||S4

Pour S4:

Connection Name Equivalences     |  S1||S2||S3
