5.12.11.29. Classification des pièces électriques - Tutoriel 5.12.11.29.5. Classe "Electrical Connection" (CNS_CP|4|3) -> Caractéristique "Connection EclassSymbolMap |  |
| Précédent | Suivant |
Le symbole correct est attribué à l'élément de construction au moyen de la caractéristique Connection EclassSymbolMap.

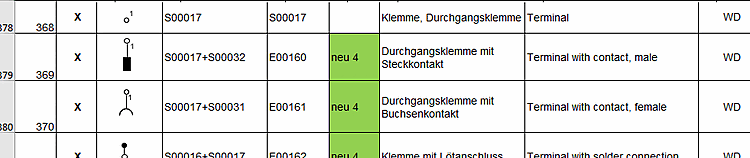

Une liste des symboles de fonction CAx_ utilisés dans eClass se trouve sur le site http://wiki.eclass.eu/wiki/CAx_Funktionssymbole. Vous trouverez la désignation des symboles dans cette liste.
L'exemple suivant utilise le symbole S00017.
Le
La valeur de Connection EclassSymbolMap se présente comme suit :
S00017||1||1
Symbolbezeichnung || Ordnungszahl || Pin-Nummer -------------------------------------------------------------------------------------- Connection EclassSymbolMap S00017 || 1 || 1
Un double symbole de pipe est utilisé comme séparateur.
Si un symbole n'apparaît qu'UNE seule fois dans un élément de construction, le numéro atomique est 1 . Si le même symbole apparaît plusieurs fois, le numéro atomique est incrémenté.

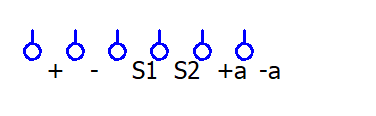

Borne avec 6 contacts (=6 points d'attache) du même type.
Le symbole est six fois S00017. Chacun d'entre eux ne contient qu'une seule broche. Par conséquent, la caractéristique Connection EclassSymbolMap doit se présenter comme suit :
| Nom du point d'ajout | EclassSymbolMap |
| + | S00017||1||1 |
| - | S00017||2||1 |
| S1 | S00017||3||1 |
| S2 | S00017||4||1 |
| +a | S00017||5||1 |
| -a | S00017||6||1 |

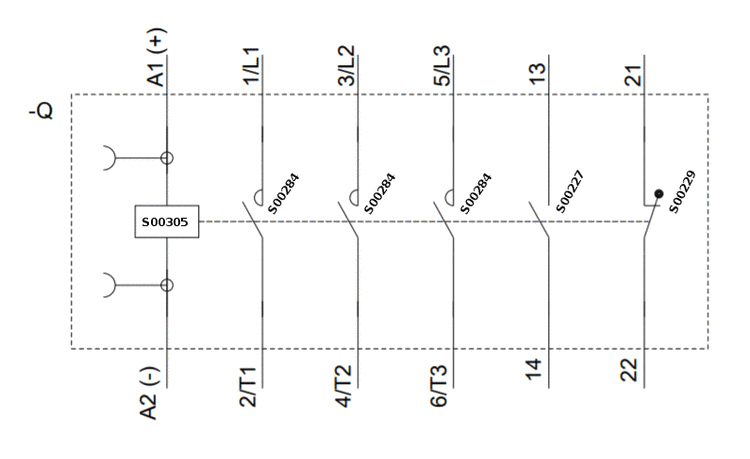

L'illustration suivante montre un élément de construction qui contient plusieurs symboles différents :
Les symboles à utiliser seraient
Explication de la bobine S00305 :
Le symbole de la bobine est UNE fois S00305. Ainsi, le numéro atomique reste dans tous les cas à 1
Explication du contact principal S00284
Le contact principal apparaît 3 fois. C'est pourquoi le numéro d'ordre est incrémenté de 1 à 3. Chaque contact principal a 2 broches. Celles-ci sont incrémentées à chaque contact principal (= symbole).
Explication pour le contact à fermeture S00227
Le contact à fermeture n'apparaît qu'UNE seule fois et possède deux broches. C'est-à-dire que le numéro d'ordre est toujours 1, les broches sont incrémentées.
Explication pour le contact à ouverture S00229
Le contact d'ouverture n'apparaît qu'UNE seule fois et possède deux broches. C'est-à-dire que le numéro d'ordre est toujours 1, les broches sont incrémentées.
Connection EclassSymbolMap devrait donc ressembler à ceci :
