5.12.11.29.5. Classe "Connessione elettrica" (CNS_CP|4|3) -> Caratteristica "Connection EclassSymbolMap".

Il simbolo corretto viene assegnato al componente utilizzando la funzione di connessione EclassSymbolMap.

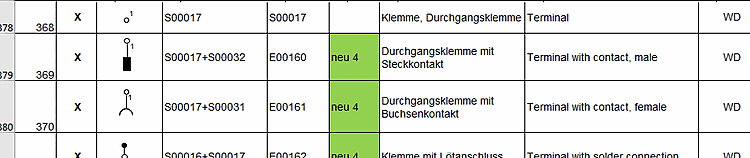

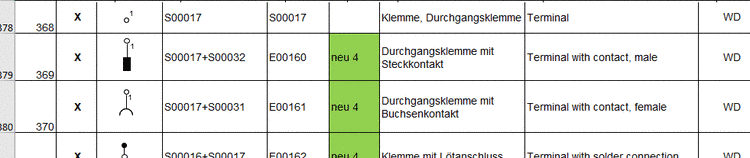

Un elenco dei simboli CAx_function utilizzati in eClass si trova sul sito web http://wiki.eclass.eu/wiki/CAx_Funktionssymbole. Prendete la designazione del simbolo da questo elenco.

Figura 5.1272.

L'esempio seguente utilizza il simbolo S00017.

Le Il valore di Connection EclassSymbolMap è simile al seguente: S00017||1||1

Figura 5.1273.

                             Symbolbezeichnung    ||  Ordnungszahl    ||   Pin-Nummer
--------------------------------------------------------------------------------------
Connection EclassSymbolMap         S00017         ||       1          ||        1

Il simbolo del doppio tubo viene utilizzato come separatore.

Se un simbolo compare una sola volta in un componente, il numero ordinale è 1 . Se lo stesso simbolo compare più volte, il numero ordinale viene incrementato.

Esempio:

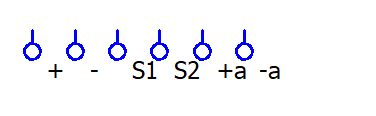

Terminale con 6 contatti (=6 punti di connessione) dello stesso tipo.

Figura 5.1274.

Il simbolo è sei volte S00017. Ognuno di questi contiene un solo pin. La funzione Connection EclassSymbolMap dovrebbe quindi avere il seguente aspetto:

Nome del punto di attacco EclassSymbolMap
+ S00017||1||1
- S00017||2||1
S1 S00017||3||1
S2 S00017||4||1
+a S00017||5||1
-a S00017||6||1

Un altro esempio:

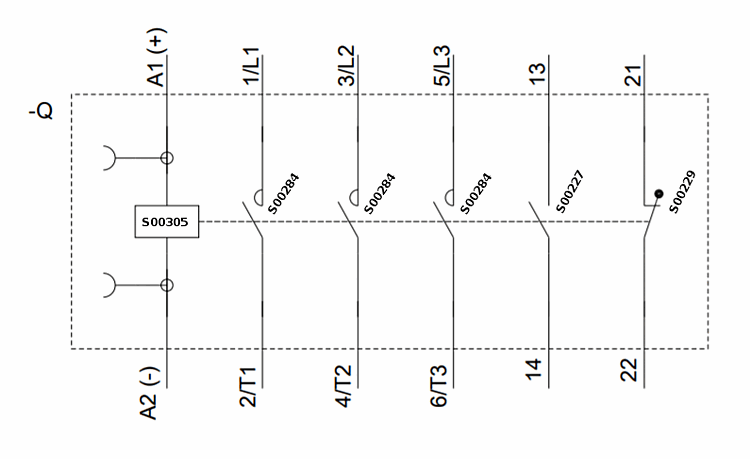

La seguente illustrazione mostra un componente che contiene diversi simboli:

Figura 5.1275.

I simboli da utilizzare sono:

1x bobina S00305

Figura 5.1276.

3x contatto principale S00284

Figura 5.1277.

1x contatto NA S00227

Figura 5.1278.

1x apriscatole S00229

Figura 5.1279.

Creare EclassSymbolMap:

  • Spiegazione della bobina S00305:

    Nome del punto di connessione Connessione EclassSymbolMap

    A1 S00305||1||1
    A2 S00305||1||2

    Il simbolo della bobina è UNA volta S00305. Ciò significa che il numero ordinale rimane 1in tutti i casi.

    Poiché la bobina ha 2 pin, questi vengono incrementati.

  • Spiegazione del contatto principale S00284

    Il contatto principale si verifica 3 volte. Il numero ordinale viene quindi incrementato da 1 a 3. Ogni contatto principale ha 2 pin. Questi vengono incrementati per ogni contatto principale (=simbolo).

  • Spiegazione di un più vicino S00227

    Il contatto NO si verifica una sola volta e ha due pin. Ciò significa che il numero ordinale è sempre 1 e i pin vengono incrementati.

  • Spiegazione del contatto NC S00229

    Il contatto NC si verifica una sola volta e ha due pin. Ciò significa che il numero ordinale è sempre 1 e i pin vengono incrementati.

La connessione EclassSymbolMap dovrebbe quindi avere il seguente aspetto:

Nome del punto di connessione Connessione EclassSymbolMap
A1S00305||1||1Bobina
A2S00305||1||2
L1S00284||1||1Contatto principale 1
T1S00284||1||2
L2S00284||2||1Contatto principale 2
T2S00284||2||2
L3S00284||3||1Contatto principale 3
T3S00284||3||2
13S00227||1||1Più vicino
14S00227||1||2
21S00229||1||1Apripista
22S00229||1||2
