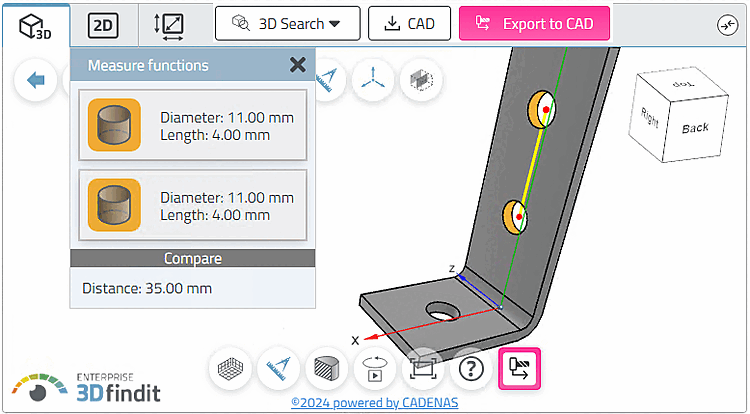

Grille de mesure [Measuring grid] : Voir ci-dessus.

Attrapez tout [Zoom all] / Zoom sur l’objet [Zoom in on object]

Zoomer sur l'objet [Zoom in on object] se réfère à la sélection actuelle.

Tout attraper [Zoom all] se réfère à tout, y compris aux cotes. Il n'y a pas de différence pour une pièce sélectionnée sans cotes affichées.

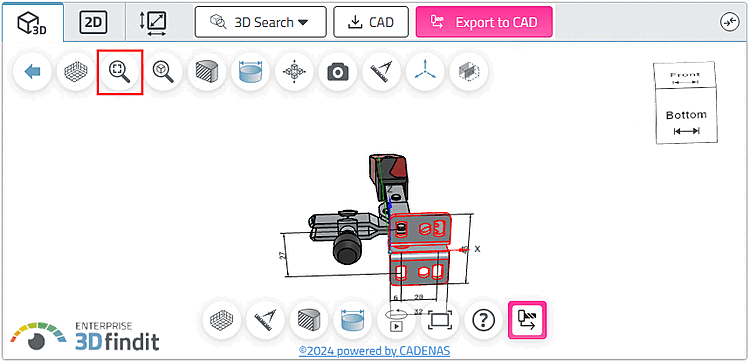

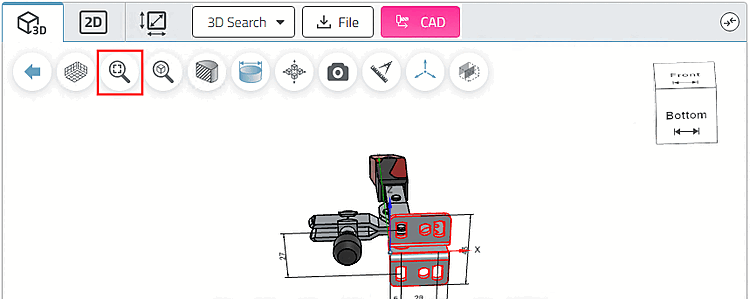

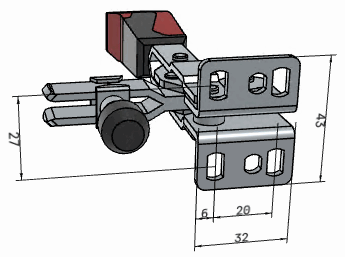

Tout attraper [Zoom all]: Assemblage avec pièce sélectionnée avec cotes

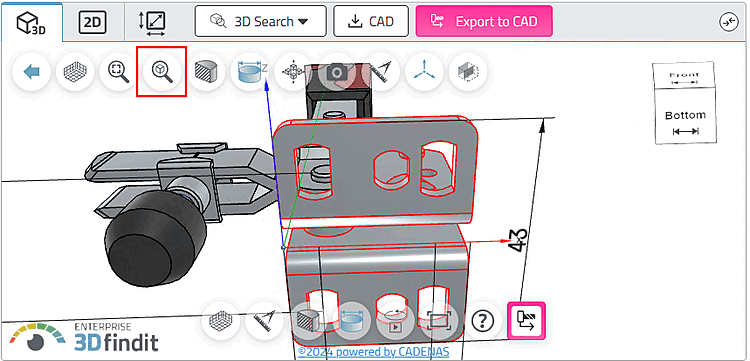

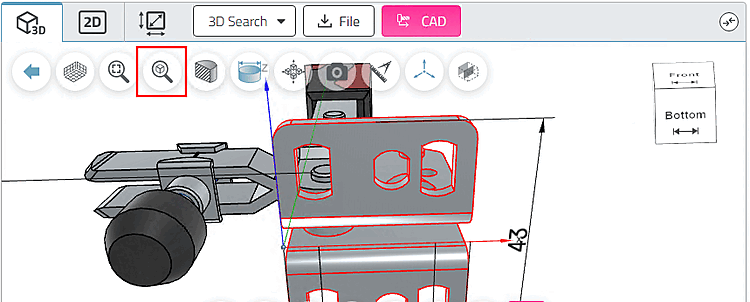

Zoom sur l'objet [Zoom in on object]: Assemblage avec la pièce détachée sélectionnée avec les cotes

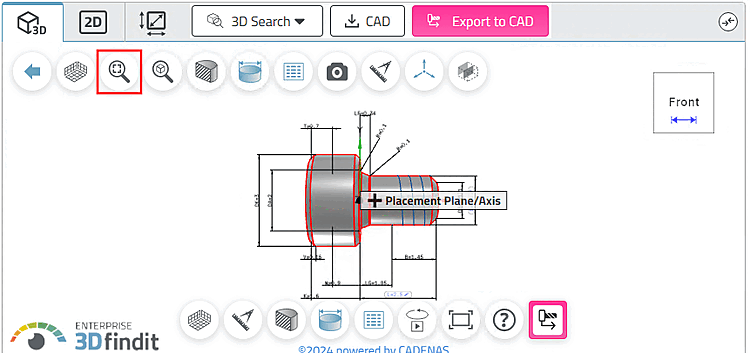

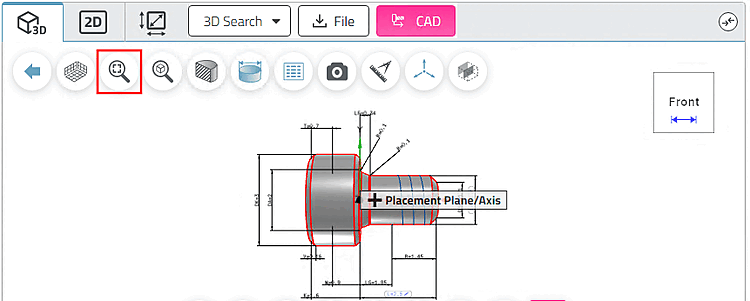

Tout attraper [Zoom all]: Pièce sélectionnée avec des cotes

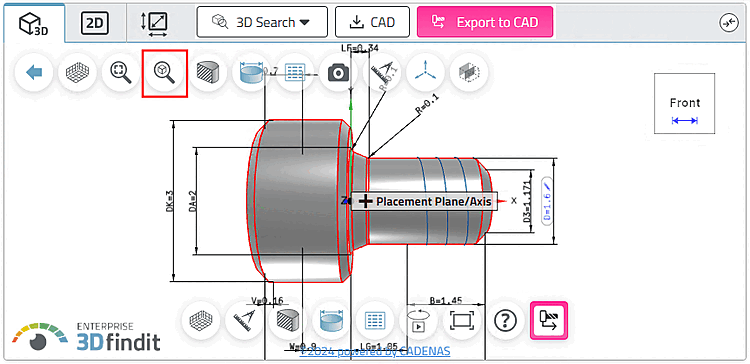

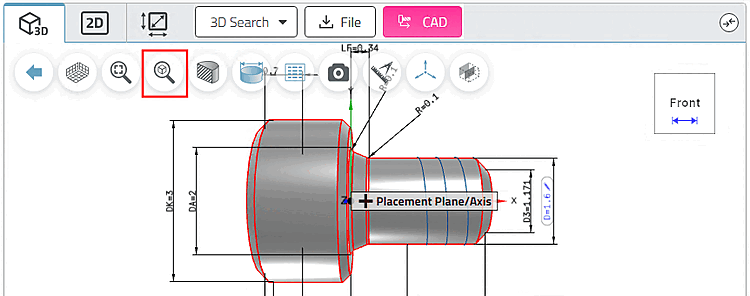

Zoom sur l'objet [Zoom in on object]: Pièce détachée sélectionnée avec cotes

Section [Cut] : Cliquez sur l’axe souhaité pour le Déplacez la section.

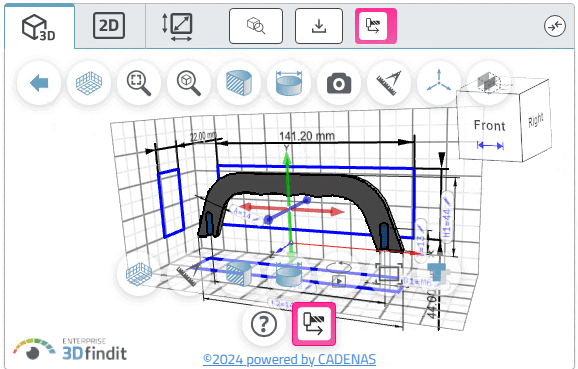

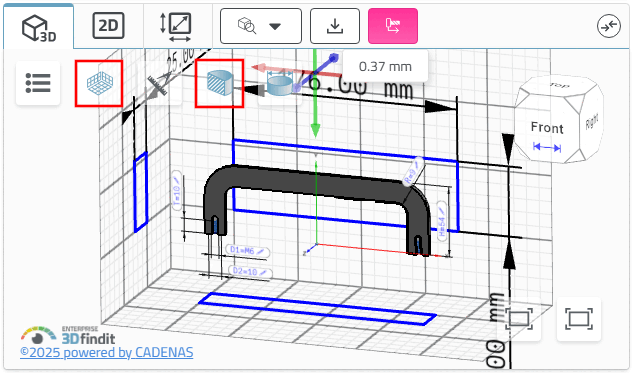

Coupe [Cut] avec grille de mesure [Measuring grid]

Afficher les textes et les classes [Show texts and classes] :

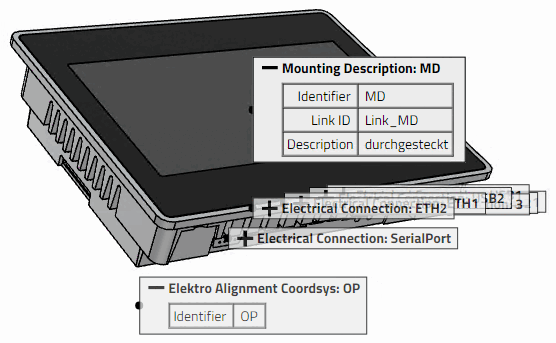

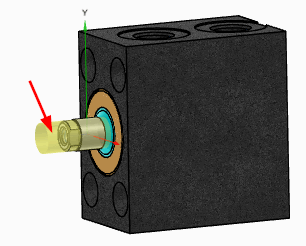

Exemple : pièce avec connexions électriques

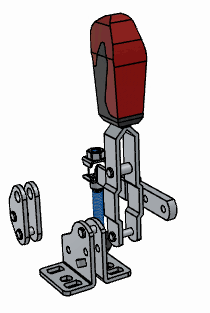

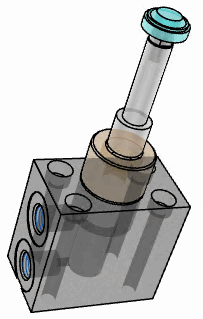

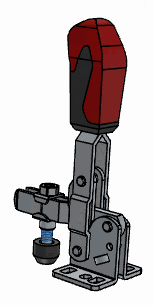

Vue éclatée [Exploded view] (uniquement pour les assemblages)

Exemple 1

Exemple 2

Capture d’écran [Screenshot]

Astuce Vous pouvez télécharger l'image dans la recherche d'esquisse.

Afficher l’origine des essieux [Show Origin Axes] :

Basculer le mode de projection [Switch projection mode] : Perspective activée / désactivée

Afficher la géométrie auxiliaire [Show auxiliary geometry] :

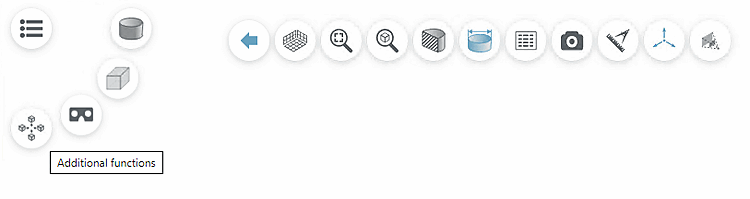

Aide [Help] : Vous trouverez ici de brèves explications sur Commandes de la souris, raccourcis clavier et Fonctions auxiliaires.

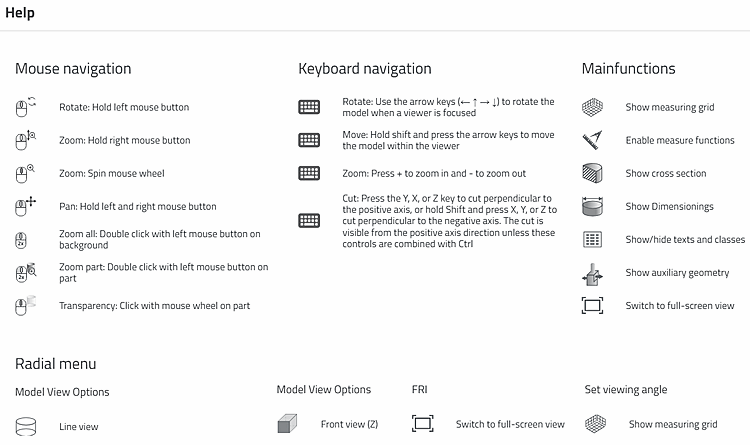

Extrait de l'aide
