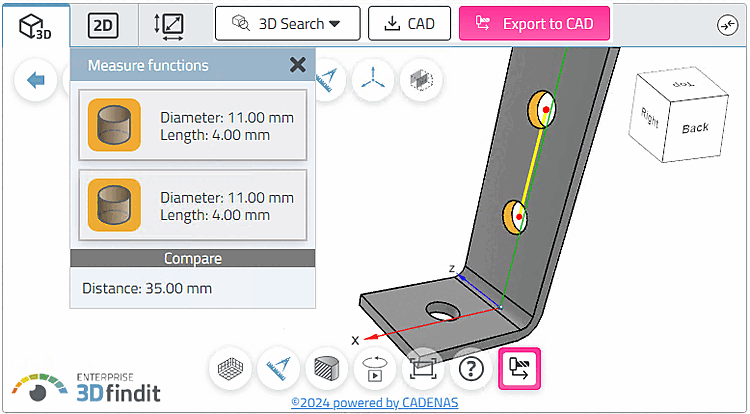

Messraster [Measuring grid] : Siehe oben.

Alles fangen [Zoom all] / Auf Objekt zoomen [Zoom in on object]

Auf Objekt zoomen [Zoom in on object] bezieht sich auf die aktuelle Selektion.

Alles fangen [Zoom all] bezieht sich auf alles, eben auch auf Bemaßungen. Bei einem selektierten Einzelteil ohne eingeblendete Bemaßungen gibt es keinen Unterschied.

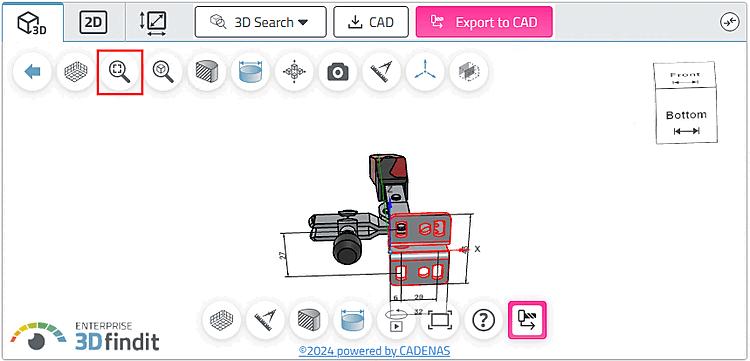

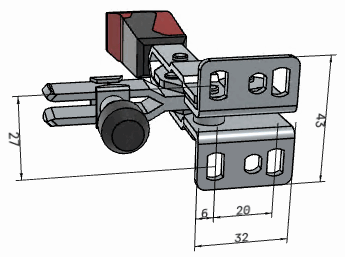

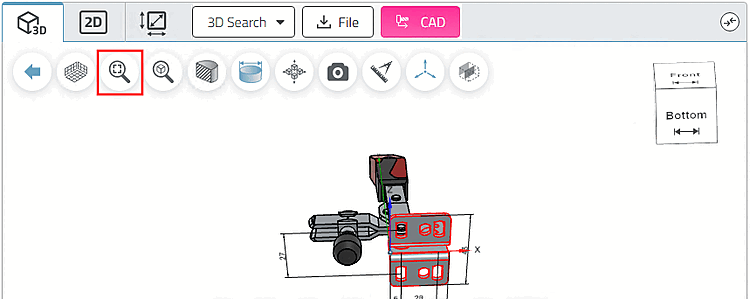

Alles fangen [Zoom all]: Baugruppe mit selektiertem Einzelteil mit Bemaßungen

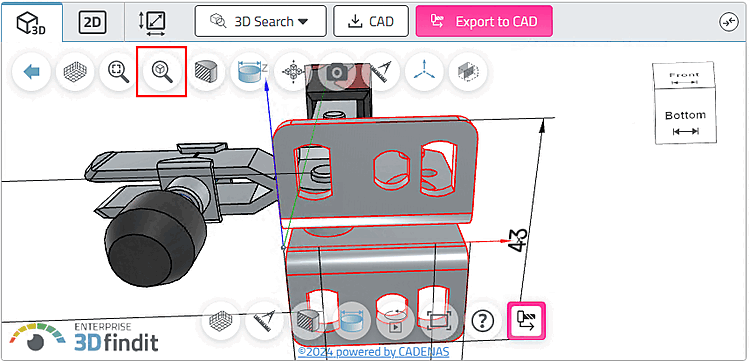

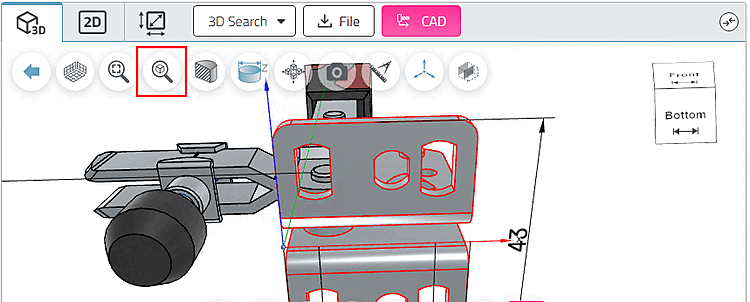

Auf Objekt zoomen [Zoom in on object]: Baugruppe mit selektiertem Einzelteil mit Bemaßungen

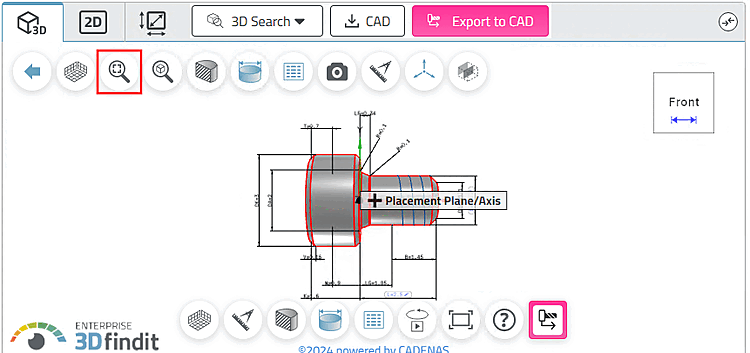

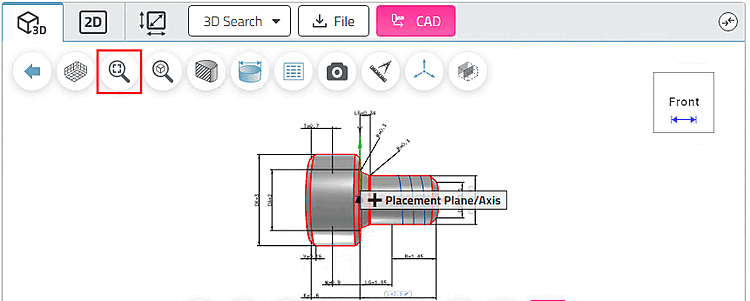

Alles fangen [Zoom all]: Selektiertes Einzelteil mit Bemaßungen

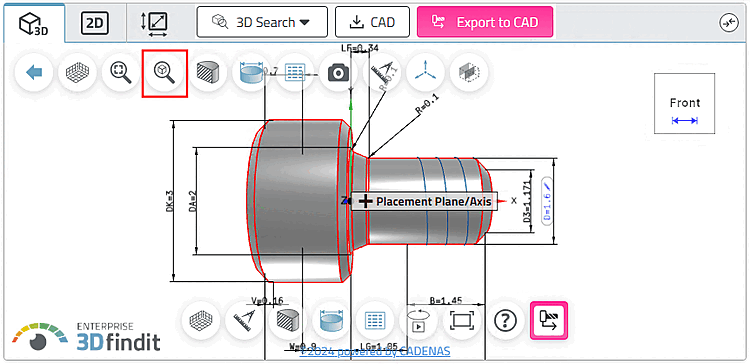

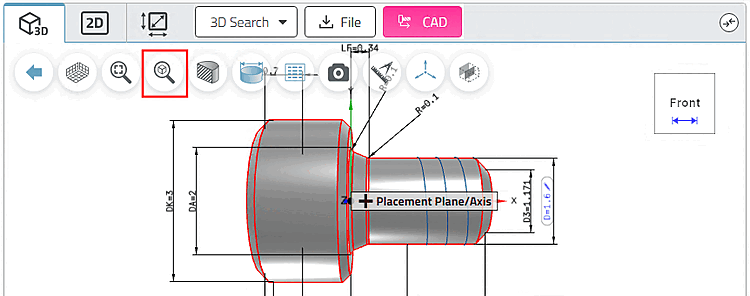

Auf Objekt zoomen [Zoom in on object]: Selektiertes Einzelteil mit Bemaßungen

Schnitt [Cut] : Klicken Sie auf die Achse, die Sie für das Bewegen des Schnitts verwenden möchten.

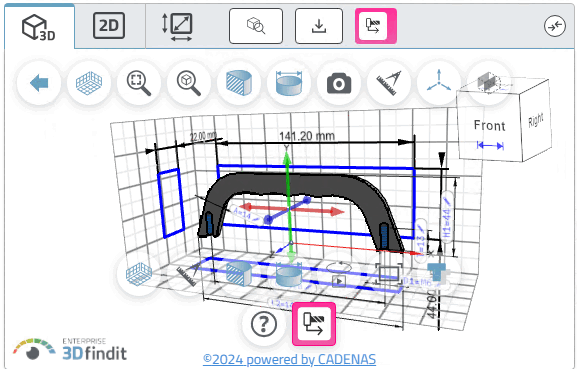

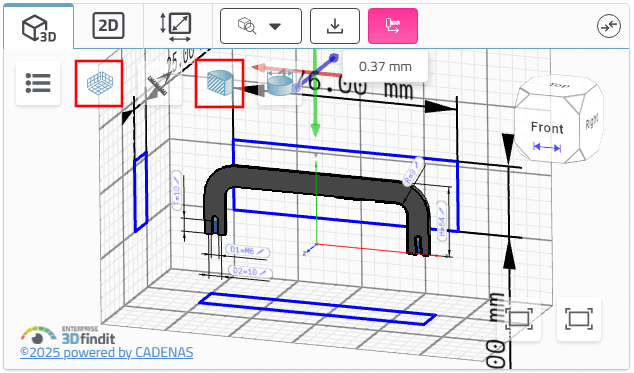

Schnitt [Cut] mit Messraster [Measuring grid]

Zeige Texte und Klassen [Show texts and classes] :

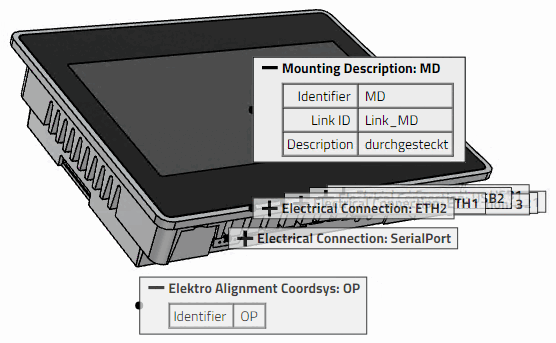

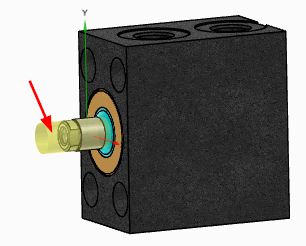

Beispiel: Teil mit elektrischen Anschlüssen

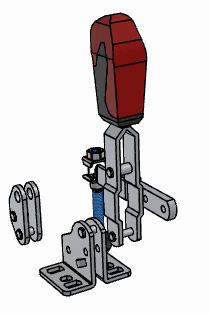

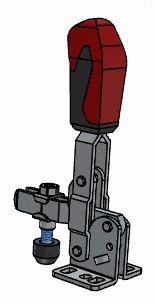

Explosionsansicht [Exploded view] (nur bei Baugruppen)

Beispiel 1

Beispiel 2

Bildschirmfoto [Screenshot]

Tipp Sie können das Bild in der Skizzensuche hochladen.

Ursprungsachsen anzeigen [Show Origin Axes] :

Projektionsmodus umschalten [Switch projection mode] : Perspektive an / aus

Hilfsgeometrie anzeigen [Show auxiliary geometry] :

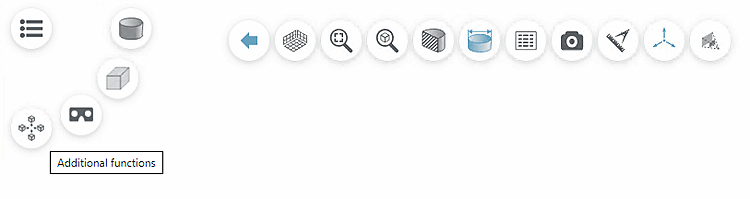

Hilfe [Help] : Hier finden Sie kurze Erläuterungen zu Maussteuerung, Tastaturkürzeln und zu Haupt- und Zusatzfunktionen.

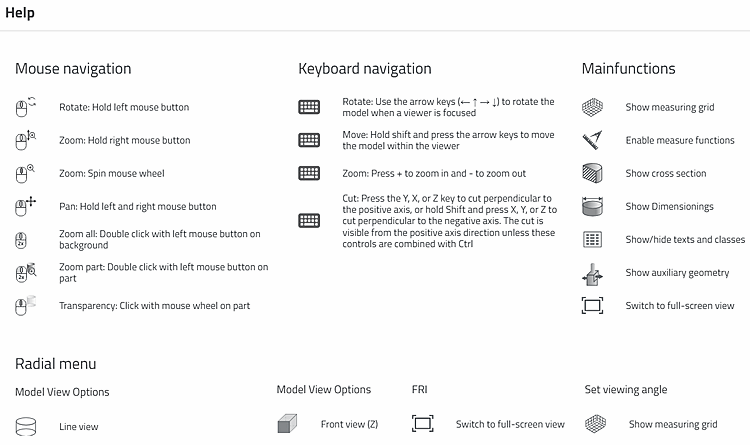

Ausschnitt aus Hilfe
