6.2. 3D-Ansicht
6.2.3. Toolbar
Zurück  Weiter

6.2.3. Toolbar

6.2.3.1. Modellschattierung
6.2.3.2. Modellrotation
6.2.3.3. Virtuelle Realität
6.2.3.4. Zusatzfunktionen

Im Default-Zustand zeigt die Toolbar die Hauptfunktionen.

[Hinweis]Hinweis

Die Anzeige der Funktionen ist kontextabhängig. Enthält ein Teil beispielsweise keine Bemaßungen [Dimensionings], wird die entsprechende Funktion zum Ein- und Ausblenden nicht angezeigt. Bei Einzelteilen wird die Funktion Explosionsansicht [Exploded view] nicht angezeigt, etc.

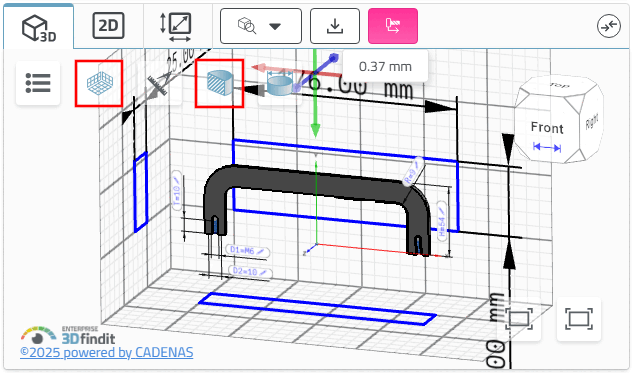

  • Die Abbildung zeigt Messraster [Measuring grid] und Schnitt [Cut] .

    Schnitt [Cut] : Klicken Sie auf die entsprechende Achse (grün, rot, blau), die Sie für das Bewegen des Schnitts verwenden möchten.

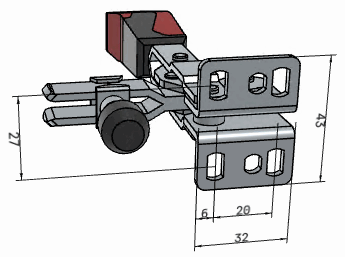

  • Bemaßungen anzeigen [Show Dimensionings] : Nicht alle Ansichten zeigen Bemaßungen.

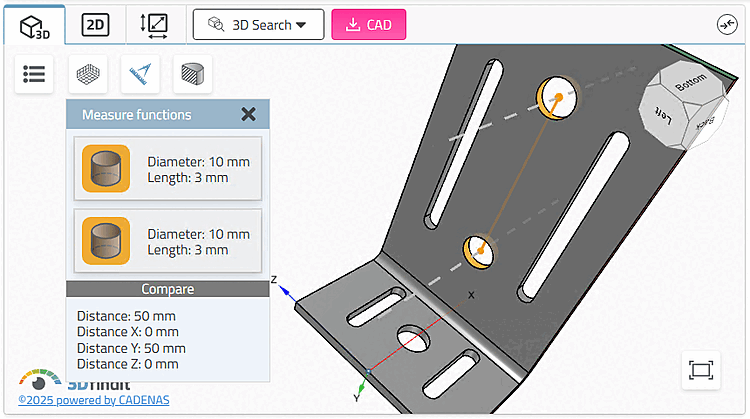

  • Messwerkzeug [Measure functions] : Wählen Sie bis zu zwei Topologien aus, um deren Abmessungen anzuzeigen [Select up to two topologies to display their measurements]

  • Hilfsgeometrie anzeigen [Show auxiliary geometry] :

Mit Klick auf den ersten Button links werden weitere Buttons/Funktionen eingeblendet.
