6.2.3.  Barra degli strumenti

6.2.3.1. Ombreggiatura del modello
6.2.3.2. Modello di rotazione
6.2.3.3. Realtà virtuale
6.2.3.4. Funzioni aggiuntive

Nello stato predefinito, la barra degli strumenti mostra le funzioni principali.

[Nota]Nota

La visualizzazione delle funzioni dipende dal contesto. Ad esempio, se un pezzo non contiene dimensioni [Dimensionings], la funzione corrispondente per mostrare e nascondere non viene visualizzata. La funzione di visualizzazione esplosa [Exploded view] non viene visualizzata per i singoli pezzi, ecc.

Figura 6.40.

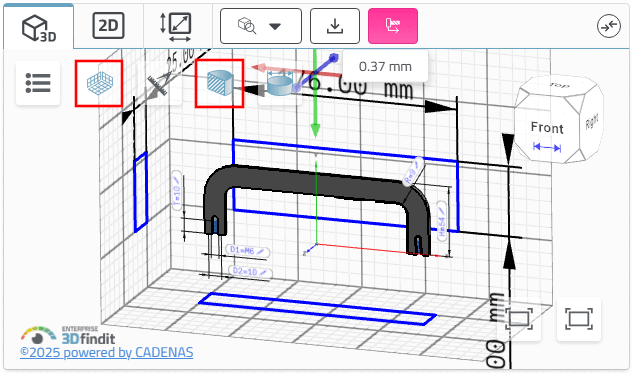

  • La figura mostra la della griglia di misura e la [Measuring grid] sezione [Cut] .

    Sezione [Cut] : Fare clic sull'asse corrispondente (verde, rosso, blu) che si utilizza per spostare la sezione volere.

    Figura 6.41.

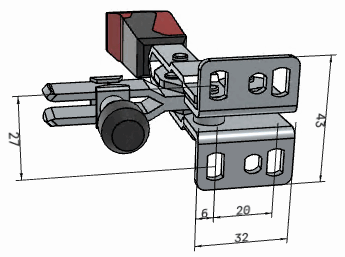

  • Dimensioni Mostra [Show Dimensionings] : Non mostra tutte le visualizzazioni Dimensioni.

    Figura 6.42.

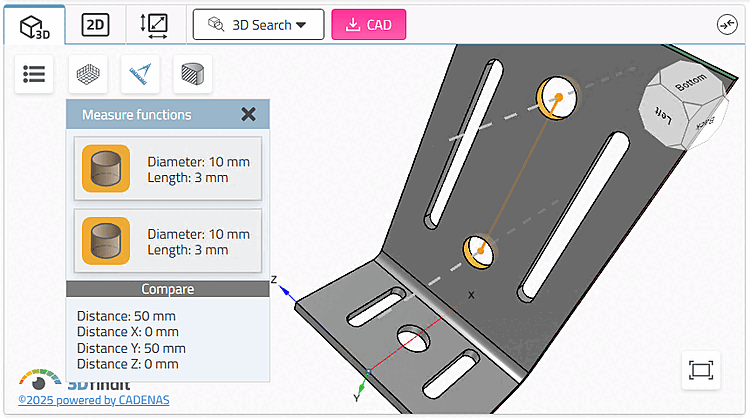

  • Strumento di misura [Measure functions] : Scegli fino a due Topologie per visualizzarne le dimensioni [Select up to two topologies to display their measurements]

    Figura 6.43.

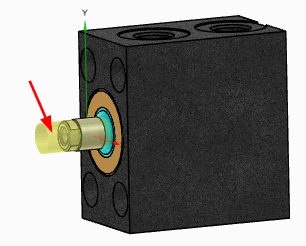

  • Mostra geometria ausiliaria [Show auxiliary geometry] :

    Figura 6.44.

Cliccando sul primo pulsante a sinistra, si prosegue pulsanti/funzioni.

Figura 6.45.
